ИТП-14 компактный индикатор унифицированных сигналов

Измеритель-индикатор технологических параметров ИТП-11 предназначен для измерения сигнала тока 4…20 мА и отображения его в процентах или физических величинах по выбору пользователя.

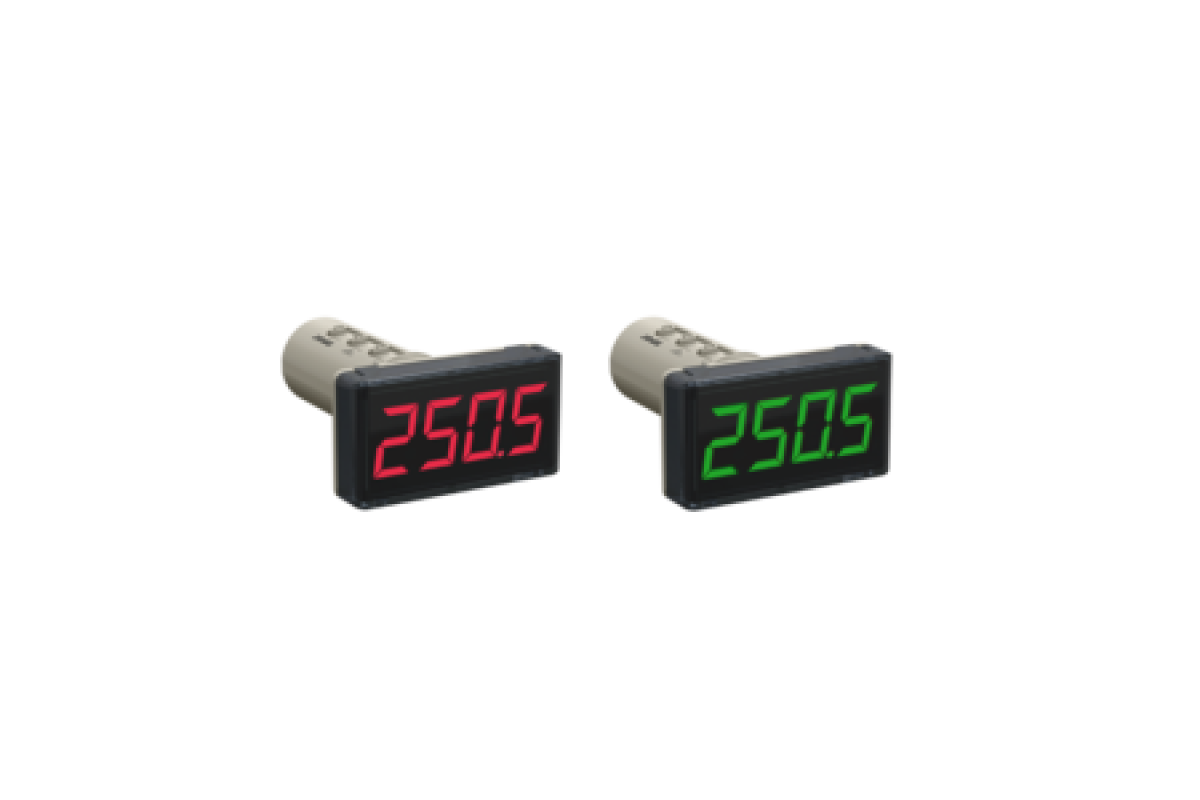

Устройство обеспечивает оперативный визуальный контроль параметров, отображая их на двухцветном индикаторе в зависимости от события: зеленый цвет – норма, красный цвет – авария. При выходе измеренного значения за критическую зону устройство автоматически оповещает миганием индикации.

Благодаря компактным размерам корпуса прибор легко монтируется в отверстие светосигнальной арматуры на двери шкафа автоматики или на пульт управления в диспетчерской.

Измеритель ИТП-11 применяется для контроля основных параметров: температуры, давления, влажности, концентрации. А также подходит для мониторинга вспомогательных параметров, таких как мощность сигнала от контроллера или положение задвижки.

Преимущества

Измерение и питание
От токовой петли 4…20 мА

Удобный монтаж
В отверстие диаметром 22 мм, на стену, на DIN-рейку, на трубу

Сертификация во ФГИС АРШИН
Устройство имеет сертификат средства измерения и выпускается с первичной поверкой

Степень защиты
IP65 со стороны лицевой панели

Возможности

Отображение токового сигнала 4...20 мА от датчиков, регуляторов, программируемых реле, контроллеров и частотных преобразователей

Вывод данных по выбору пользователя: в процентах или физических величинах

Входной сигнал с цифровой фильтрацией для снижения помех и повышения точности отображения

Автоматический расчет квадратного корня для линеаризации выходного сигнала, что важно при работе с расходомерами и другими нелинейными датчиками

Подключение через microUSB для настройки в Owen Configurator

Монтаж щитового прибора с помощью съемных винтовых клемм

Функциональная схема
