ИТП-16 компактный индикатор сигналов термопар и термосопротивлений

Производитель: ОВЕН

Код товара: 2565

Доступность: На складе

Описание

Ориентировочный срок снятия с производства индикатора ИТП-16 – 2 квартал 2025 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.

Основные отличия и преимущества нового прибора показаны в сравнительной таблице.

	ИТП-16.х	ИТП-17.х
Корпус
Габаритные размеры (Ш?В?Г)	26?48?65 мм	26?48?72 мм
Цвета индикатора	В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый	Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам
Выход типа К	+	+
Настройка с кнопок	С кнопок	С кнопок или через программу конфигуратор по USB-интерфейсу
Клеммы	Несъёмные самозажимные до 0,70 мм2	Съемные, винтовые до 1,0 мм2
Питание	10…30 В (номинал =24 В)
Поддерживаемые сигналы	ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП

Промышленный измеритель-индикатор ИТП-16 предназначен для отображения сигналов термоэлектрических преобразователей, термометров сопротивления и пирометров.

ИТП-16 контролирует исправность линии связи с датчиком, корректность измерения температуры. Наличие неисправности или авария отображаются на индикаторе.

Применяется для реализации яркой индикации на щитах автоматики сигналов датчиков температуры без применения нормирующих преобразователей.

Особенности прибора

Монтаж на панель щита автоматики в отверстие 22 мм.

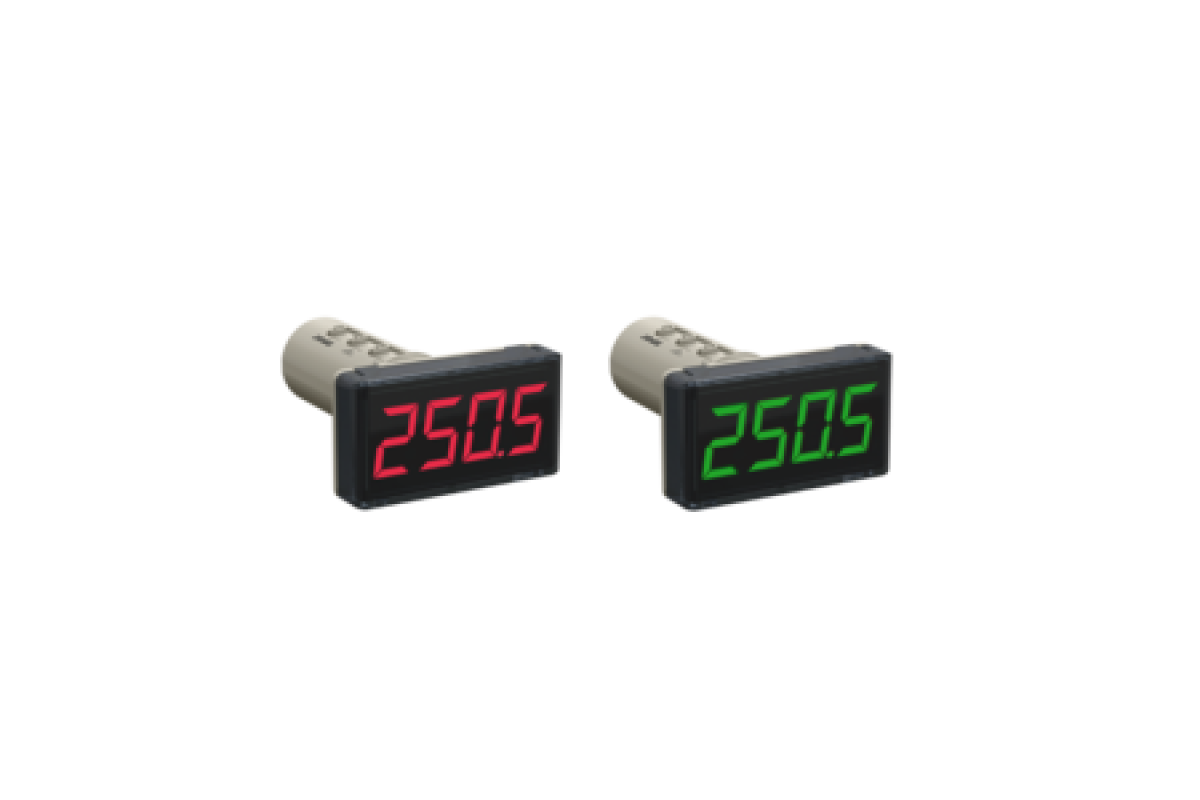

Красный или зеленый цвет четырехсегментного индикатора.

Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.

Поддержка термоэлектрических преобразователей L (ГОСТ 8.525 и DIN 43710), K, J, N, T, S, R, B, A(1-3) и термосопротивлений M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Для работы требует внешнее питание номиналом 24 В постоянного тока.

Функциональная схема ИТП-16
