CК-РэКГнг(А)-ОБГ Nx3xS

Код товара: 2498

Доступность: На складе

Описание

CК-РэУКГнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Сфера применения кабеля CК-РэУКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Разрешено применять Кабель CК-РэУКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Можно эксплуатировать Кабель CК-РэУКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно задействовать Кабель CК-РэУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно эксплуатировать Кабель CК-РэУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

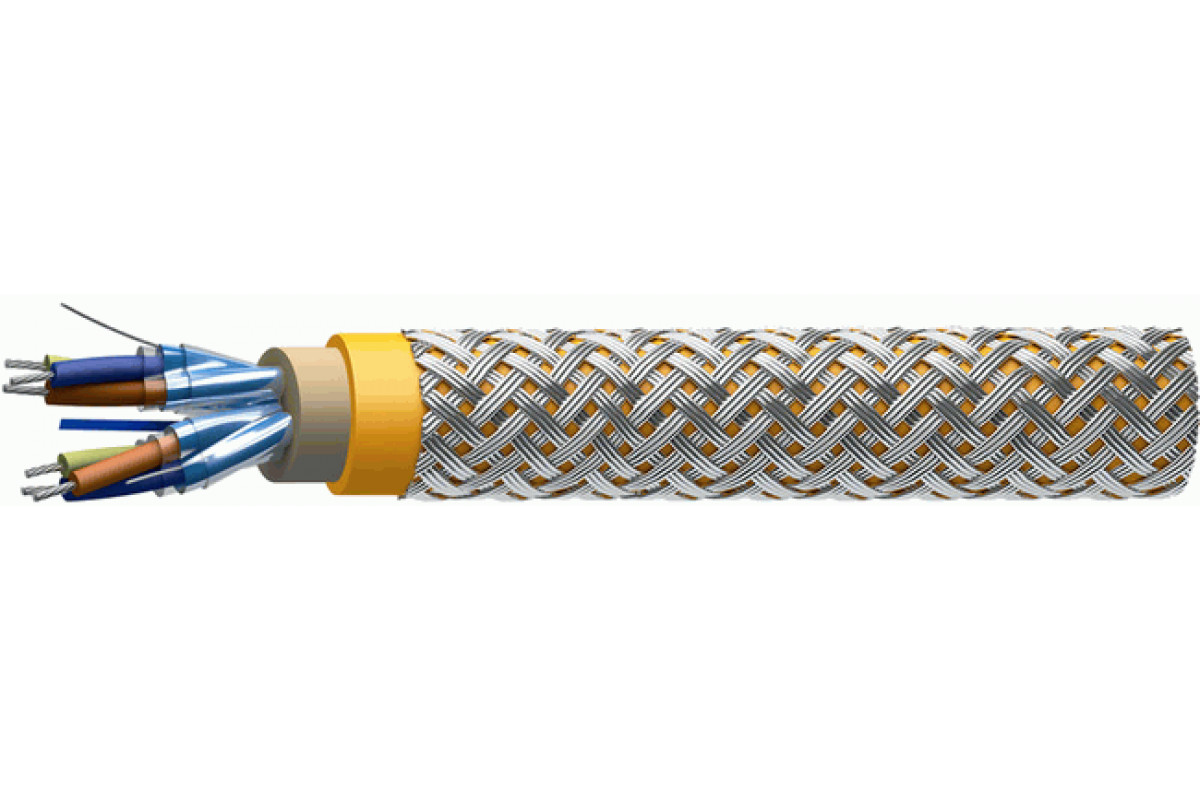

Конструкция Кабель CК-РэУКГнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Продолжительность гарантии Кабель CК-РэУКГнг(А)-ОБГ:

кабелей СК-РэУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	12	13,1	13,6	14	14,6
2	17,6	19,9	20,8	21,5	22,8
3	18,5	20,9	21,9	22,7	24,1
4	19,9	22,6	23,7	24,7	26,2
5	21,6	24,6	25,8	26,8	28,6
7	23,3	26,6	28	29,1	31,1
10	28,9	33,3	35,1	36,7	39,3
12	29,7	34,4	36,2	37,8	40,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	218	247,8	276,4	292,8	323
2	355,6	434,5	470,6	504,1	583,9
3	417	494,8	542,9	606,5	690,3
4	471	585,2	646,6	704,4	811,5
5	527,8	661,3	735,9	806,3	957,1
7	635,1	783,1	901,9	996,1	1 171,5
10	840,5	1 049,5	1 212,1	1 345,9	1 595,4
12	916,9	1 177,6	1 341,7	1 497,8	1 789,9

Электрические параметры CК-РэУКГнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
