СК-РэЭУКнг(А)-ОБГ Nx2xS

Код товара: 2497

Доступность: На складе

Описание

СК-РэЭУКнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Технологическая задача кабеля СК-РэЭУКнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Разрешается использовать Кабель СК-РэЭУКнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается задействовать Кабель СК-РэЭУКнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель СК-РэЭУКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено использовать Кабель СК-РэЭУКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

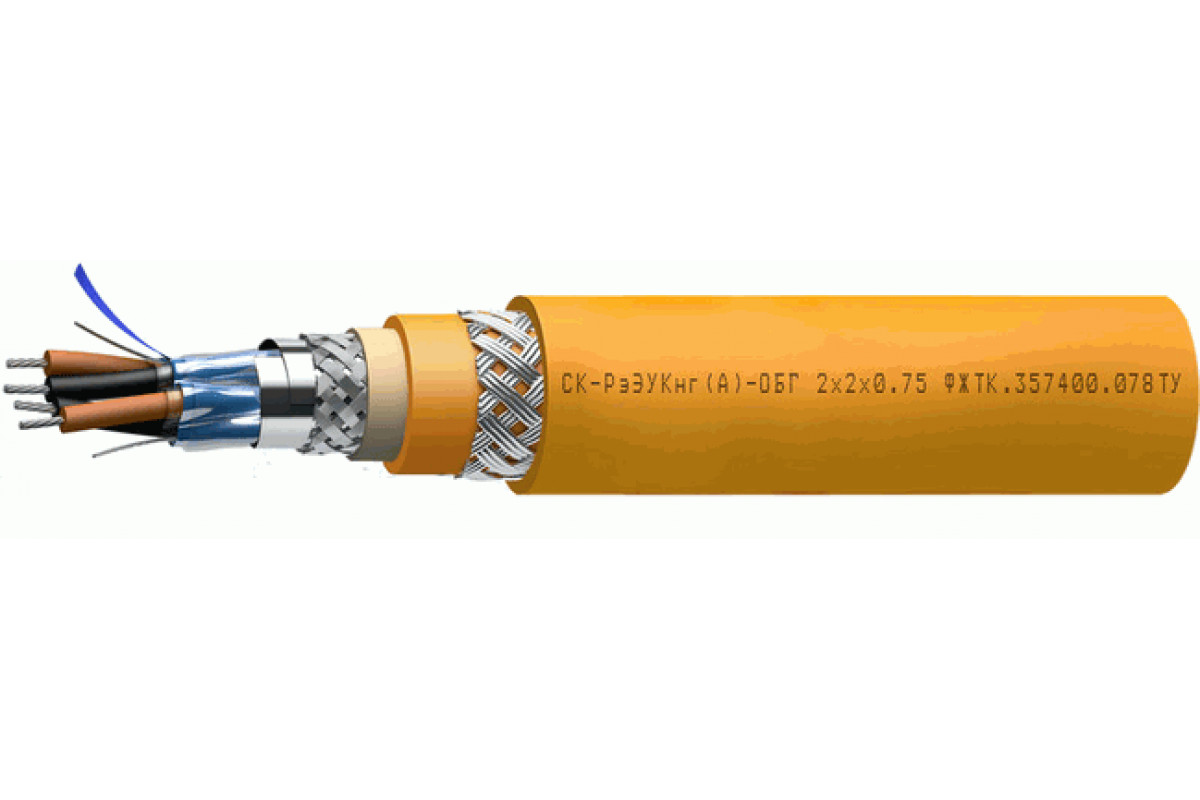

Конструкция Кабель СК-РэЭУКнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения функциональности Кабель СК-РэЭУКнг(А)-ОБГ:

кабелей СК-РэЭУКнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэЭУКнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	17,8	18,2	18,5	18,8	19,3
2	24,2	25,3	26	26,6	27,6
3	25,5	26,2	26,9	27,6	28,7
4	27	27,8	28,6	29,3	30,9
5	28,7	29,5	30,9	31,7	33,1
7	30,8	31,6	32,8	33,7	35,2
10	37,2	38,5	40	41,6	43,6
12	38,1	39,4	41,3	42,6	44,6
14	39,6	41,4	43	44,3	46,5
16	39,6	41,4	43	44,3	46,5
19	39,6	41,4	43	44,3	46,5
24	49,8	51,7	54,7	56,5	59,5
30	52,9	55	57,3	59,2	62,4
32	53,9	56	58,4	60,3	63,6
37	56,4	58,6	61,1	63,2	66,7
48	63	65,6	58,5	71	75,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	383,2	395,8	410,9	428,9	462,6
2	620	680	712,7	746,4	797,2
3	698,2	731,8	779,9	815,9	897,4
4	769,3	810,1	876,8	929	1 037,1
5	855	911,5	998,7	1 052,6	1 157,7
7	1 006,4	1 068,8	1 158,9	1 227,9	1 372,1
10	1 293,6	1 381,4	1 489,3	1 586,5	1 779
12	1 398,4	1 498,7	1 660,3	1 773,2	1 995,1
14	1 489,7	1 640,5	1 781,4	1 925	2 224,6
16	1 603	1 760,3	1 943,9	2 096,6	2 398,6
19	1 773	1 940	2 187,6	2 354,1	2 659,5
24	2 169,3	2 450	2 682,5	2 918,9	3 306,9
30	2 480,6	2 702,2	3 003,9	3 256,3	3 720,7
32	2 567,7	2 801,3	3 110,9	3 377,2	3 876,3
37	2 785,4	3 048,9	3 378,3	3 679,6	4 265,3
48	3 277,3	3 638	4 054,4	4 436	5 174,6

Электрические параметры СК-РэЭУКнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
