СК-РЭУКнг(А)-ОБГ Nx2xS

СК-РЭУКнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Эксплуатационное применение кабеля СК-РЭУКнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Допустимо эксплуатировать Кабель СК-РЭУКнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Возможно применять Кабель СК-РЭУКнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Возможно применять Кабель СК-РЭУКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Допустимо применять Кабель СК-РЭУКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

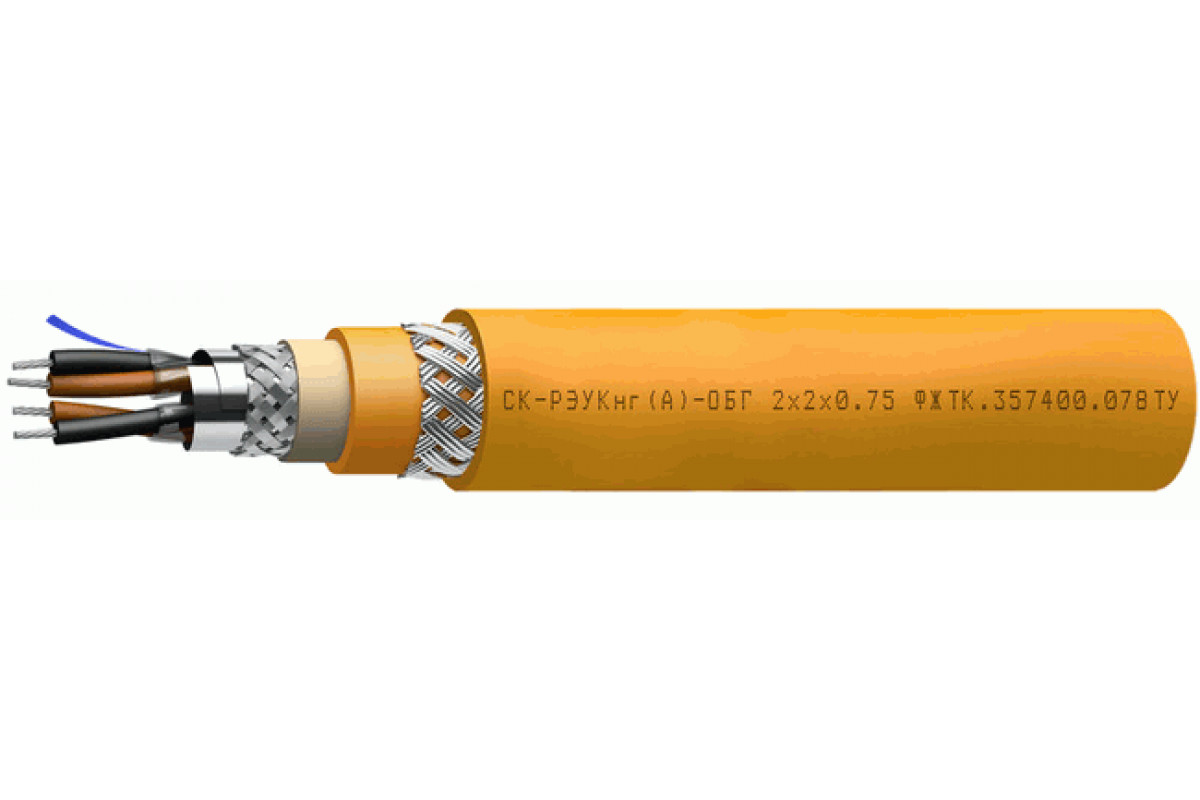

Конструкция Кабель СК-РЭУКнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок надежности Кабель СК-РЭУКнг(А)-ОБГ:

кабелей СК-РЭУКнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭУКнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	17,3	17,7	18	18,3	18,8
2	23,2	23,9	25	25,6	26,6
3	24	25,1	25,9	26,5	27,6
4	25,8	26,5	27,4	28,1	29,3
5	27,3	28,2	29,1	30	31,7
7	28,9	29,9	31,3	32,2	33,7
10	34,2	35,5	37,3	38,5	40,5
12	35,8	37,1	38,6	39,8	42,6
14	37,1	38,5	40,1	42,1	44,3
16	38,4	40,1	41,8	43,6	46,1
19	40,3	42,5	44,3	45,8	48,7
24	45,8	48,5	50,7	53,3	56,3
30	48,8	50,8	53,9	55,8	59,1
32	49,9	52	54,9	56,9	60,2
37	52,7	54,9	57,4	59,5	63
48	58,8	61,4	64,3	66,9	71

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	369,7	382,2	397,2	410,4	438,6
2	585,9	612,4	681,9	710,4	765,8
3	642,7	697,7	737,9	781,1	845
4	722,9	770,8	820	863,8	967,9
5	793,5	841,4	924,8	977,4	1 101,1
7	895,6	963,9	1 066,6	1 134,6	1 266,2
10	1 185,7	1 324,5	1 447	1 544,4	1 759,5
12	1 302,2	1 415,6	1 537,9	1 648,6	1 889,7
14	1 400,7	1 512,2	1 650,1	1 813,9	2 061
16	1 481,2	1 620,3	1 780,6	1 952,8	2 238,7
19	1 601,9	1 782,5	1 976,4	2 161,1	2 505,3
24	1 988,2	2 213,1	2 439,1	2 743,2	3 152
30	2 229,6	2 444,6	2 813	3 087,4	3 547,7
32	2 329,7	2 557,3	2 920,7	3 201,9	3 688
37	2 579,8	2 839,2	3 189,9	3 488,1	4 038,9
48	3 058,4	3 385,4	3 796,1	4 202,9	4 902,2

Электрические параметры СК-РЭУКнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
