СКАБ 660нг(А)-LS фо

СКАБ 660нг(А)-LS Nx3эxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки СКАБ 660нг(А)-LS Nx3эxSл фо

Функциональное назначение кабеля СКАБ 660нг(А)-LS фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Разрешается эксплуатировать Кабель СКАБ 660нг(А)-LS фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

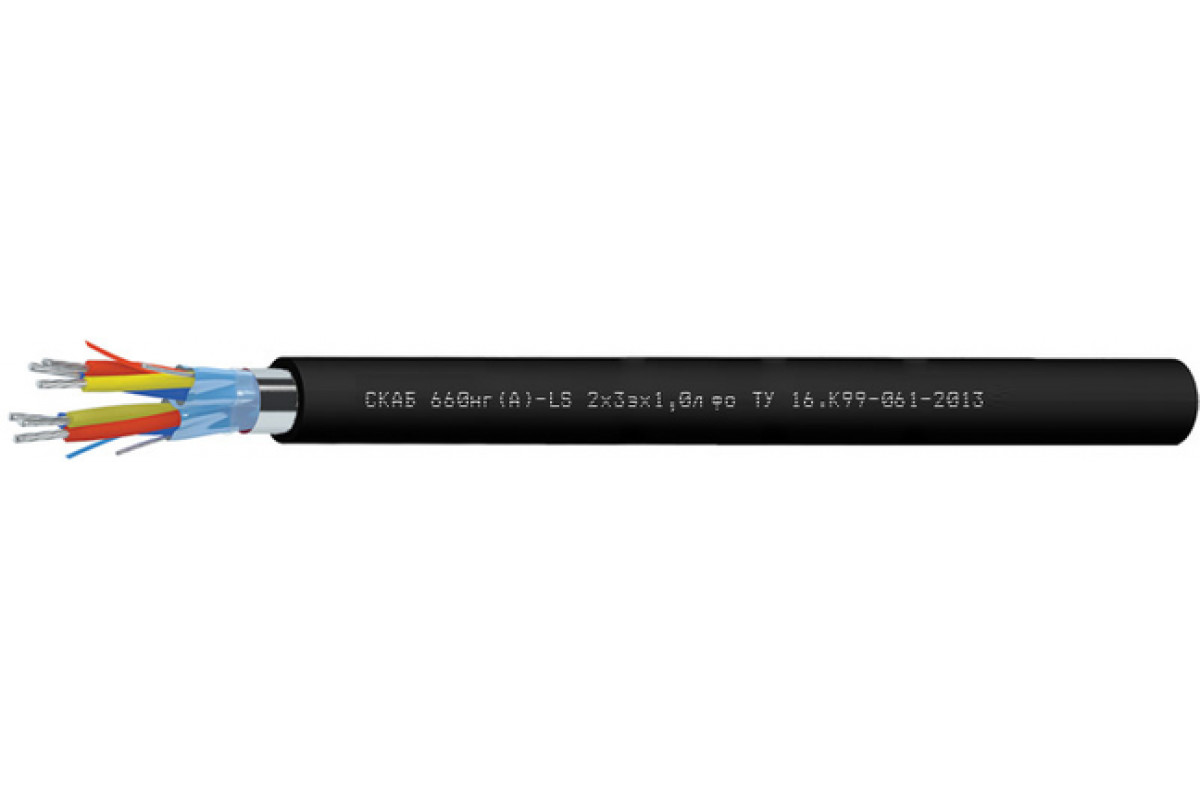

Конструкция Кабель СКАБ 660нг(А)-LS фо:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Продолжительность гарантии Кабель СКАБ 660нг(А)-LS фо:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,7	15,6	16,4	17,7	20
3	15,5	16,5	17,3	18,7	21,1
4	16,9	18	19,4	21	23,2
5	18,5	20,2	21,2	23	25,9
6	20,6	21,9	23,1	25,5	28,2
7	20,6	21,9	23,1	25,5	28,2
8	22,2	23,7	25,5	27,6	30,6
10	26,5	28,3	29,8	32,4	36
12	27,3	29,2	30,8	33,4	37,2
14	28,7	30,7	32,4	35,7	39,2
16	30,3	32,4	34,2	37,7	42
20	33,5	36,4	38,4	41,9	47,1
24	37,8	40,5	42,8	47,2	52,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	179,4	205,8	230,8	277,3	372,4
3	222,7	259,2	294	359,2	486,6
4	271	318	382,2	468,3	608,9
5	320,7	398,3	454,5	560,2	759,5
6	391,3	460,8	527,4	678,5	887,2
7	427,9	506,9	582,8	751,8	990,5
8	479,7	569,5	681,3	846,5	1 118,2
10	615	728,6	837,6	1 043,3	1 381,6
12	696,7	829,9	958,1	1 200,6	1 600,5
14	784,6	938	1 085,8	1 402	1 828,3
16	874,2	1 047,8	1 215,4	1 571,5	2 101,4
20	1 054,5	1 305,8	1 515,1	1 911,9	2 616,5
24	1 278,8	1 537,2	1 786,7	2 308,5	3 098,1

Электрические параметры СКАБ 660нг(А)-LS фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
