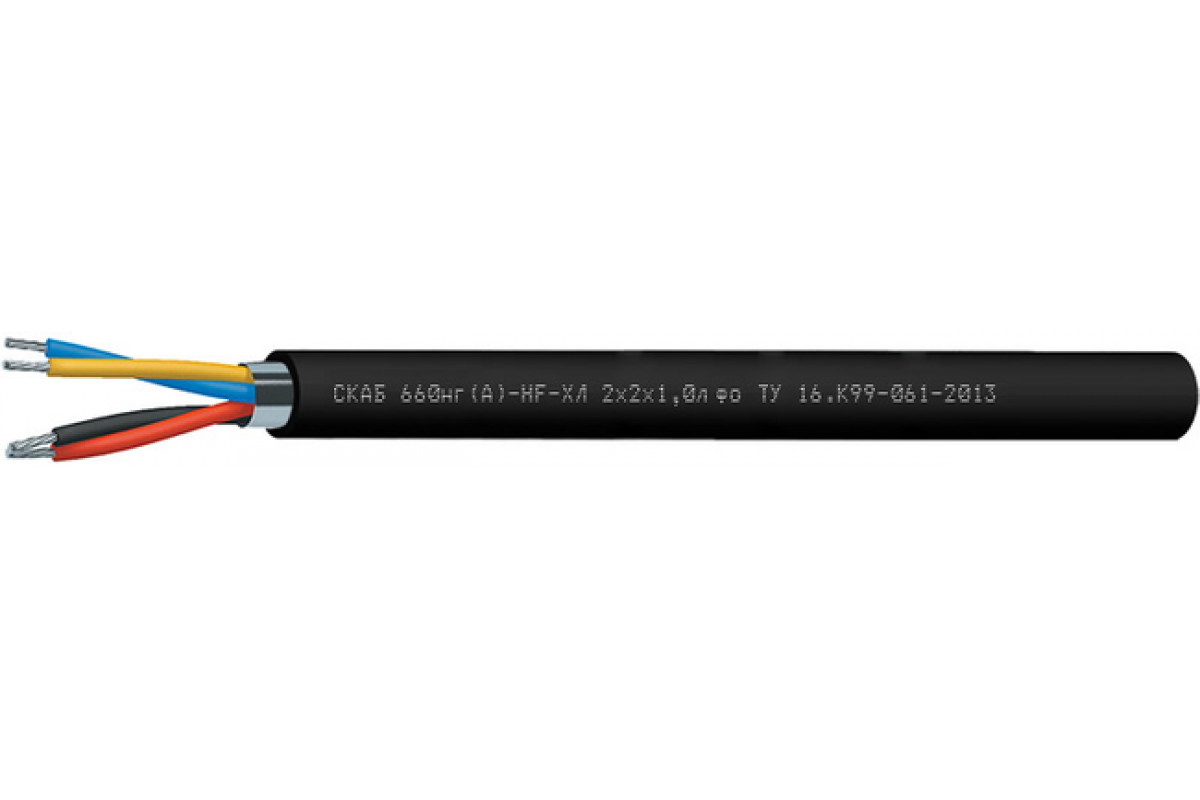

СКАБ 660нг(А)-HF-ХЛл фо

Код товара: 1949

Доступность: На складе

Описание

СКАБ 660нг(А)-HF-ХЛ Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Функциональная характеристика кабеля СКАБ 660нг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Возможно задействовать Кабель СКАБ 660нг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фо:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Время гарантии Кабель СКАБ 660нг(А)-HF-ХЛл фо:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	7,8	8,2	8,5	9,9	10,7
2	13,1	13,9	14,7	15,9	17,5
3	13,8	14,7	15,5	16,8	18,6
4	15	16	16,9	18,3	20,8
5	16,3	17,5	18,4	20,5	22,8
6	17,7	19,5	20,5	22,3	25,4
7	17,7	19,5	20,5	22,3	25,4
8	19,6	21	22,2	24,1	27,4
10	22,8	25	26,4	28,8	32,2
12	23,5	25,7	27,2	29,7	33,2
14	25,2	27	28,6	31,3	35,5
16	26,5	28,5	30,2	33	37,5
20	29,3	31,5	33,4	37,1	41,5
24	32,5	35,5	37,2	41,3	46,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	60,3	69,1	77,3	105,9	132,1
2	127,2	145,9	163,6	196,1	248,5
3	152,1	177,5	201,5	246,4	319,3
4	181,1	213,3	244,1	301,8	415,6
5	211,1	250,4	288	378	495,9
6	241,5	306,2	351,6	437,1	600,8
7	261	331,8	383,2	480,2	663,6
8	309,9	370,7	429,1	539,3	746,5
10	377,5	476,8	550,8	690,2	919
12	422,7	535,4	622	785,4	1 054,6
14	496,2	599,5	698,9	887,1	1 231,6
16	548,4	665,1	777,5	990,5	1 378,5
20	653,8	797,2	935,7	1 234,2	1 673,9
24	763,7	968,3	1 099,2	1 452,3	2 021,8

Электрические параметры СКАБ 660нг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6
