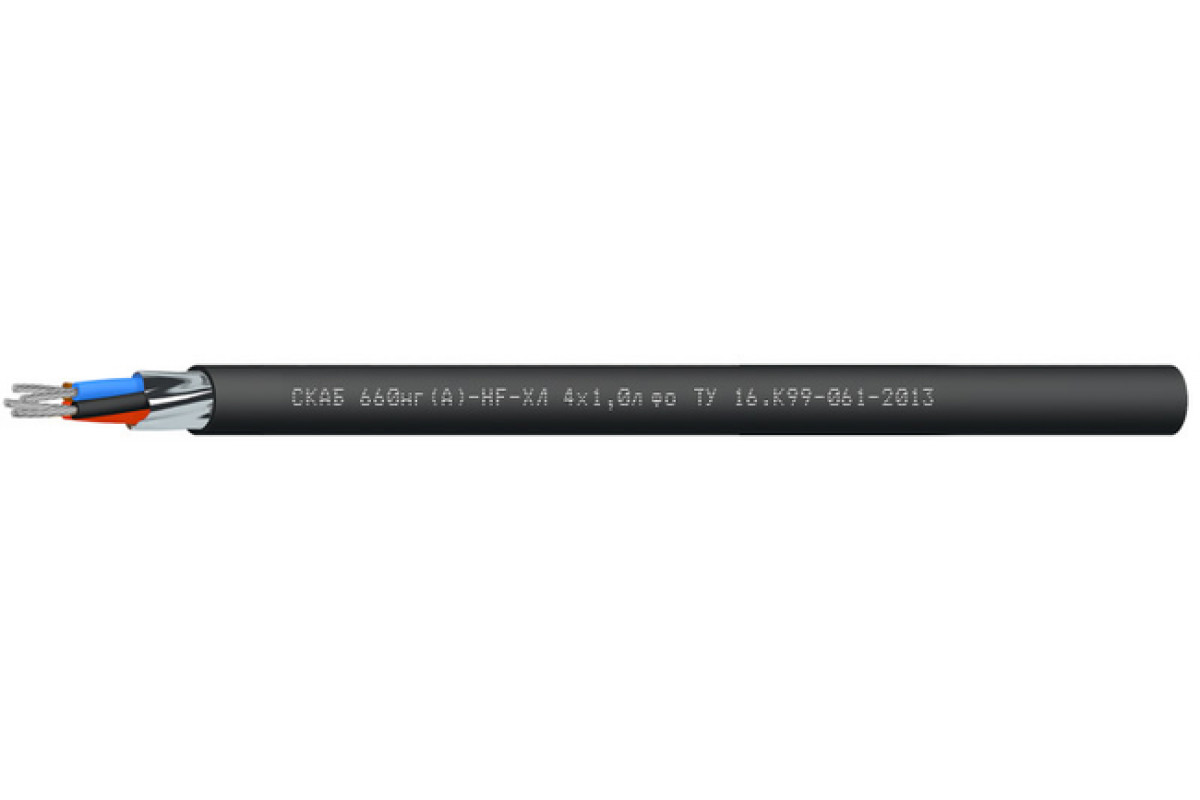

СКАБ 660нг(А)-HF-ХЛл фо

СКАБ 660нг(А)-HF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки

Оперативная цель кабеля СКАБ 660нг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно эксплуатировать Кабель СКАБ 660нг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок работы Кабель СКАБ 660нг(А)-HF-ХЛл фо:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	8,7	9,9	10,4	11,1	12,1
5	10,1	10,7	11,2	12	13,1
6	10,8	11,4	12	12,9	14,1
7	10,8	11,4	12	12,9	14,1
8	11,5	12,2	12,8	13,8	15,2
10	13,1	13,9	14,7	15,9	17,5
12	13,4	14,3	15,1	16,3	18,1
14	14	15	15,8	17,1	19,4
19	15,4	16,5	17,4	19,4	21,5
24	17,7	19,5	20,5	22,3	25,4
27	18	19,8	20,9	22,8	25,9
30	18,6	20,5	21,6	23,6	26,8
37	20,5	22	23,2	25,8	28,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	86,5	115,2	130,6	159,6	206,9
5	114,2	133,9	152,8	188,2	246,3
6	129,5	152,8	175,1	217,1	286
7	139,4	165,8	191,1	238,9	317,6
8	154,8	184,7	213,4	267,8	357,3
10	187,3	224,5	260,2	327,8	439,3
12	209,8	253,4	295,4	375	506,6
14	234,4	284,5	332,9	424,7	595,1
19	294,7	361	425,3	565,8	771,1
24	362,4	464	545,8	701,3	983,5
27	394,9	506,2	597,3	770,7	1 083,4
30	429,3	550,9	651,5	843	1 187
37	528,8	654,9	777,5	1 035,8	1 428,3

Электрические параметры СКАБ 660нг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
