СПЕЦЛАН К F/UTP Cat 6 PVC

СПЕЦЛАН К F/UTP Cat 6 PVC - кабель симметричный СПЕЦЛАН для структурированных кабельных систем (U/UTP) категории 6, одиночной прокладки, бронированный

Целевая задача кабеля К F/UTP Cat 6 PVC

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 6 (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Допустимо задействовать Кабель К F/UTP Cat 6 PVC:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 20?D_H
монтаж: 20?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

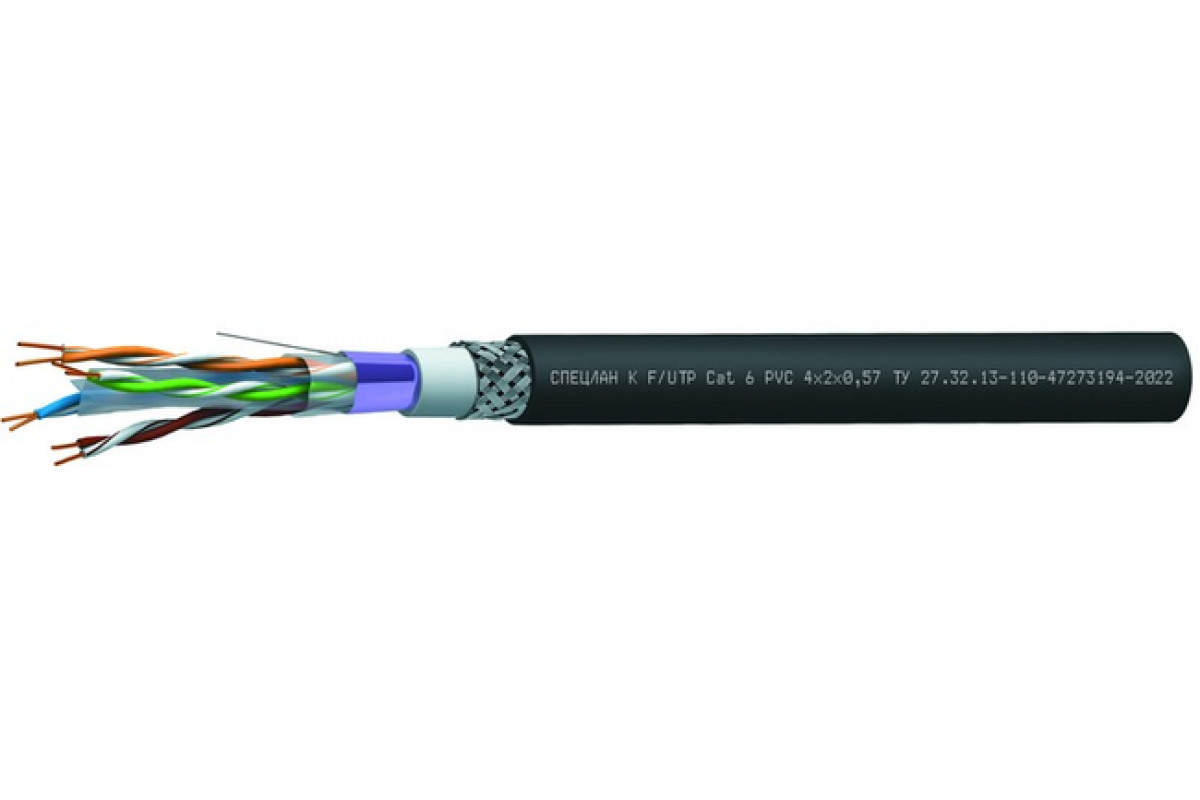

Конструкция Кабель К F/UTP Cat 6 PVC:

Количество пар: 4
Диаметр жил: 0,57 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Центральный элемент: крестообразный сепаратор
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный интервал Кабель К F/UTP Cat 6 PVC:

кабелей СПЕЦЛАН К F/UTP Cat 6 PVC

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН К F/UTP Cat 6 PVC по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,57	4	16	208,2

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 20?D_H

монтаж: 20?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70

монтаж: от –10 до +50

* D_H — наружный размер кабеля

Конструкция

Количество пар

: 4

Диаметр жил

: 0,57 мм

Жилы

: однопроволочные медные

Изоляция

: сплошной полиэтилен

Скрутка

: парная

Центральный элемент

: крестообразный сепаратор

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: ПВХ серого цвета

Броня

: оплетка из стальных оцинкованных проволок

Защитный шланг

: аналогично оболочке, черного цвета

Гарантийный срок эксплуатации

кабелей СПЕЦЛАН К F/UTP Cat 6 PVC

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН К F/UTP Cat 6 PVC по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Техсправка по пожарной нагрузке

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 27.32.13-110-47273194-2022
