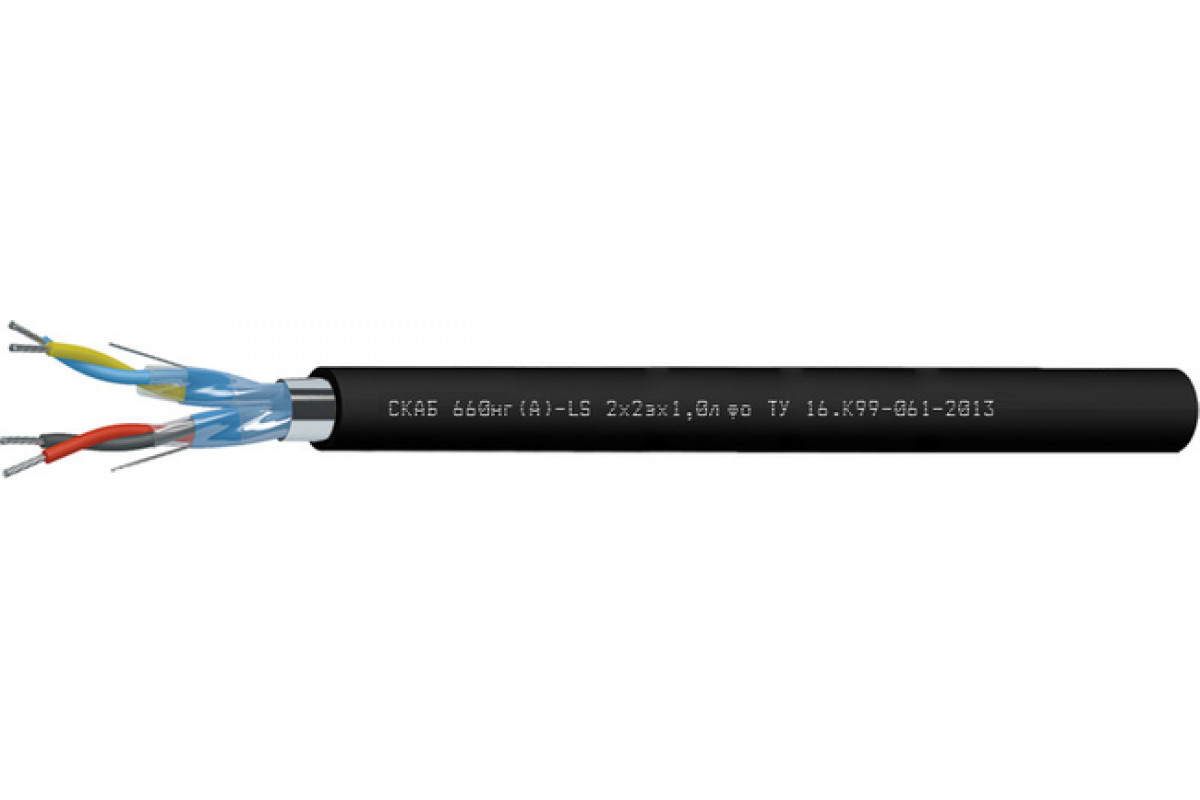

СКАБ 660нг(А)-LS фо

Код товара: 1945

Доступность: На складе

Описание

СКАБ 660нг(А)-LS Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки

Эксплуатационная задача кабеля СКАБ 660нг(А)-LS фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Допустимо использовать Кабель СКАБ 660нг(А)-LS фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LS фо:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийные обязательства Кабель СКАБ 660нг(А)-LS фо:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	14	14,8	15,6	16,8	18,4
3	14,8	15,7	16,4	17,7	20
4	16,1	17,1	18	19,9	21,9
5	17,5	18,7	20,1	21,8	24
6	19,6	20,8	21,9	23,7	26,7
7	19,6	20,8	21,9	23,7	26,7
8	21,1	22,5	23,6	26,1	28,9
10	25,1	26,8	28,2	30,6	34
12	25,9	27,6	29,1	31,6	35,1
14	27,2	29	30,6	33,3	37
16	28,6	30,6	32,3	35,6	39,6
20	31,7	33,9	36,3	39,5	43,9
24	35,7	38,2	40,4	44	49,5

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	153,8	173,6	192,2	226,3	280,7
3	186,8	213,6	238,9	285,8	381,5
4	224,5	258,5	290,9	371	471
5	263,4	304,9	364,4	439,9	562,5
6	322,1	372,4	420,2	509,5	681,5
7	348,9	405,6	459,7	561	753,3
8	389,8	454,1	515,5	656,8	847,7
10	501,5	583,2	661	806,7	1 044,2
12	562,9	658	749	919,7	1 199,1
14	630	739,1	843,6	1 040,1	1 362,2
16	698,7	822	940,1	1 198,7	1 568
20	837,2	988,7	1 171,1	1 448,9	1 905
24	1 017,2	1 200,1	1 375,6	1 706,5	2 301

Электрические параметры СКАБ 660нг(А)-LS фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	71,7	80,9	94,4	109,1	138,8	149,5	162,9	206,8	227,3	252,2	276,6	326,0	379,2
0,75	75,3	84,9	99,1	114,6	145,7	157,0	171,0	217,1	238,7	264,8	290,4	342,3	398,2
1,0	80,37	90,81	106,36	123,11	156,44	168,80	184,01	233,68	258,68	285,68	313,60	370,05	461,78
1,5	88,8	100,7	118,4	153,9	174,3	188,4	205,7	262,7	289,7	320,4	352,2	446,5	519,2
2,5	101,38	131,06	153,22	177,20	211,43	228,42	250,71	304,26	336,28	401,54	440,67	519,80	626,57
