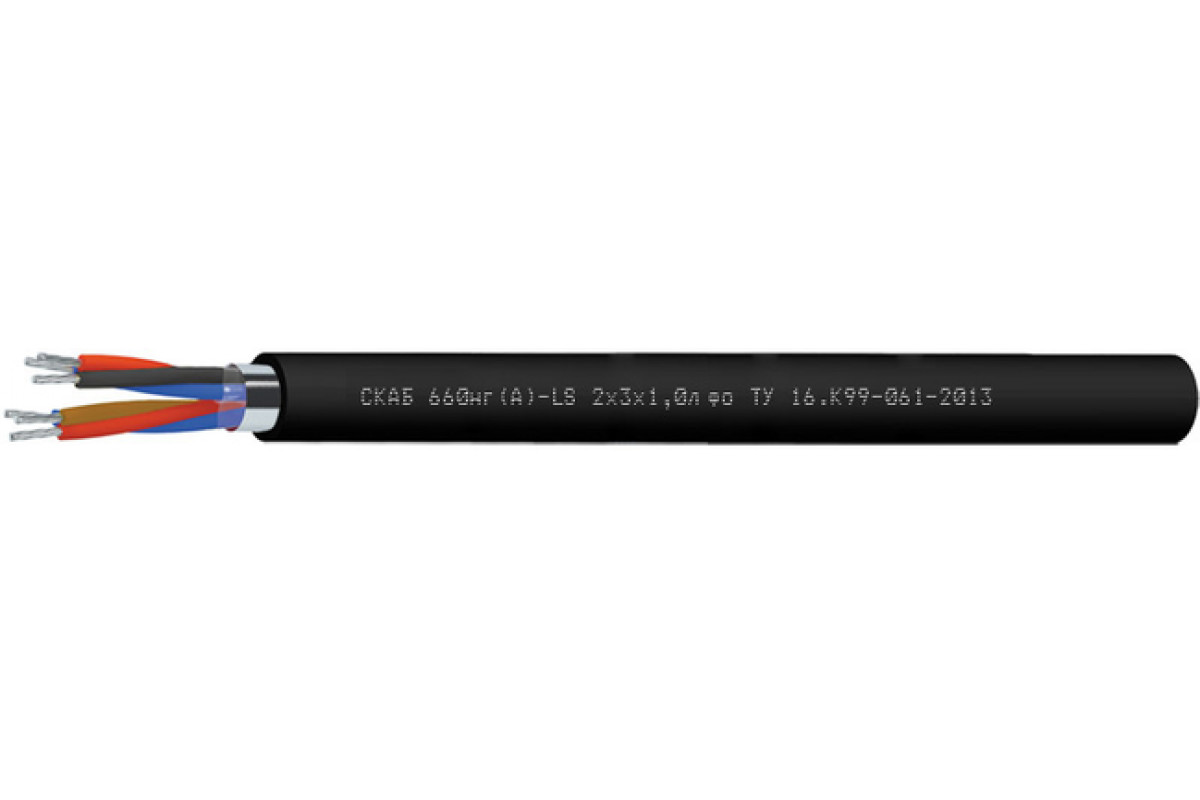

СКАБ 660нг(А)-LSл фо

Код товара: 1946

Доступность: На складе

Описание

СКАБ 660нг(А)-LS Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Технологическая задача кабеля СКАБ 660нг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Возможно применять Кабель СКАБ 660нг(А)-LSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл фо:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок сохранения свойств Кабель СКАБ 660нг(А)-LSл фо:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	8,1	8,5	8,9	10,3	11,2
2	13,8	14,7	15,5	16,8	18,6
3	14,5	15,5	16,3	17,7	20,2
4	15,8	16,9	17,8	19,9	22,1
5	17,3	18,5	20	21,8	24,2
6	18,7	20,6	21,8	24,2	26,9
7	18,7	20,6	21,8	24,2	26,9
8	20,7	22,2	23,5	26,1	29,1
10	24,2	26,5	28	30,6	34,2
12	25,4	27,3	28,9	31,6	35,8
14	26,7	28,7	30,4	33,2	37,7
16	28,1	30,3	32,1	35,6	39,9
20	31,1	33,5	35,6	39,5	44,3
24	34,6	37,8	39,6	44	49,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	74,9	87,1	98,8	135,2	172,2
2	158,1	183,9	208,4	254	327,9
3	194	229,5	263,5	327,4	452
4	234,4	280,1	323,9	426,5	564,7
5	276	332	405,8	509,3	679,4
6	318,1	404,9	469,9	616,9	821,9
7	347,8	443,8	517,9	682,3	916,8
8	410,6	497,9	582	767,8	1 034,5
10	502,5	637,7	744,1	945,4	1 277,6
12	594,4	723,9	848,9	1 086,2	1 515,1
14	667,3	816,3	960,5	1 234,3	1 726,6
16	741,7	910,4	1 073,8	1 420,6	1 940,7
20	891,5	1 099,7	1 301,6	1 726,3	2 370,5
24	1 046,5	1 333,1	1 535,5	2 039,4	2 859,7

Электрические параметры СКАБ 660нг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4
