СКАБ 660нг(А)-LSл фо

Код товара: 1944

Доступность: На складе

Описание

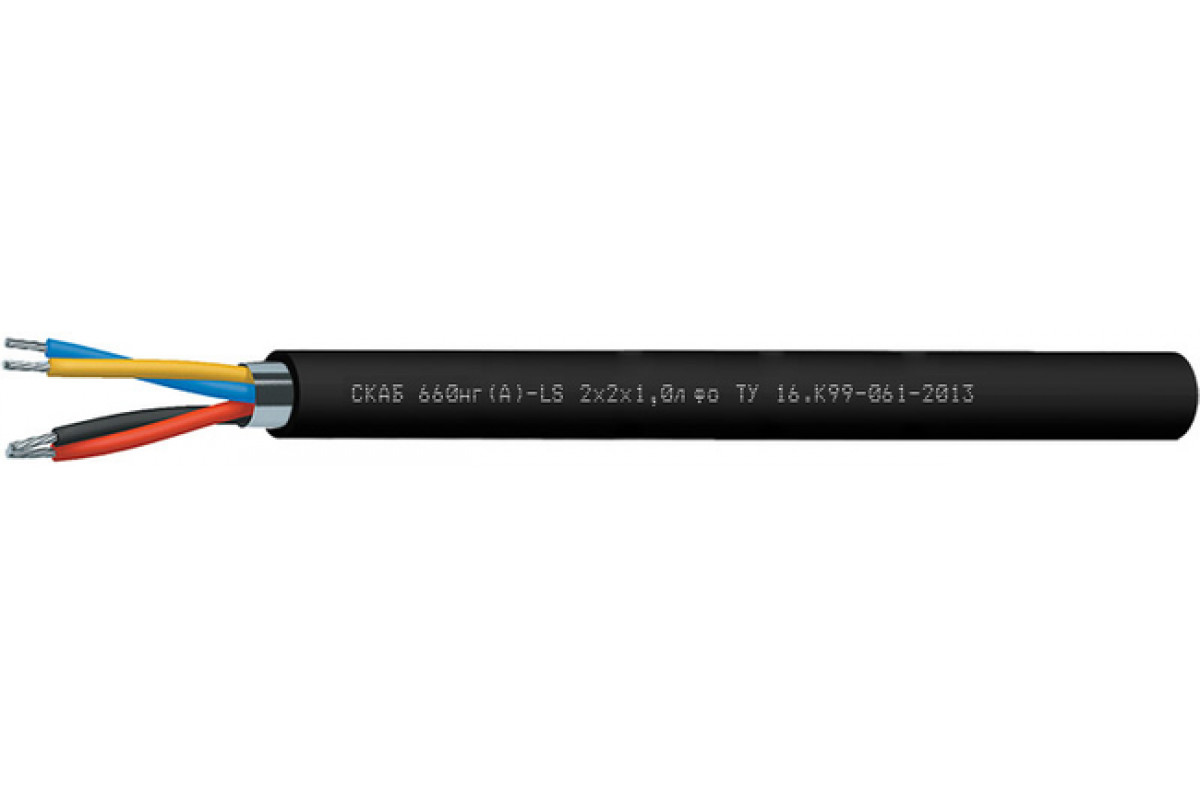

СКАБ 660нг(А)-LS Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Эксплуатация кабеля СКАБ 660нг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Разрешается эксплуатировать Кабель СКАБ 660нг(А)-LSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл фо:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок надежности Кабель СКАБ 660нг(А)-LSл фо:

кабелей СКАБ 660нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	7,8	8,2	8,5	9,9	10,7
2	13,1	13,9	14,7	15,9	17,5
3	13,8	14,7	15,5	16,8	18,6
4	15	16	16,9	18,3	20,8
5	16,3	17,5	18,4	20,5	22,8
6	17,7	19,5	20,5	22,3	25,4
7	17,7	19,5	20,5	22,3	25,4
8	19,6	21	22,2	24,1	27,4
10	22,8	25	26,4	28,8	32,2
12	23,5	25,7	27,2	29,7	33,2
14	25,2	27	28,6	31,3	35,5
16	26,5	28,5	30,2	33	37,5
20	29,3	31,5	33,4	37,1	41,5
24	32,5	35,5	37,2	41,3	46,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	62,7	71,6	80,1	109,7	136,3
2	132,5	151,7	169,7	203	256,2
3	158,1	183,9	208,4	254	327,9
4	187,8	220,7	252	310,5	426,7
5	218,7	258,7	296,9	389	508,4
6	250	316,5	362,7	449,4	616,3
7	269,8	342,5	394,7	493	679,5
8	320,6	382,5	441,8	553,3	764
10	390,4	492,3	567,5	708,8	940,2
12	436,5	552	639,8	805,3	1 077,3
14	512,7	617,5	718,3	908,6	1 258,2
16	566,2	684,5	798,4	1 013,9	1 407,3
20	674,2	819,6	959,8	1 263,3	1 707,2
24	787	996	1 126,9	1 485,6	2 062,6

Электрические параметры СКАБ 660нг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6

ТУ 16.К99-061-2013
