СКАБ 250КУнг(C)-FRHF-ХЛл в

СКАБ 250КУнг(C)-FRHF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Практическое использование кабеля СКАБ 250КУнг(C)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно использовать Кабель СКАБ 250КУнг(C)-FRHF-ХЛл в:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

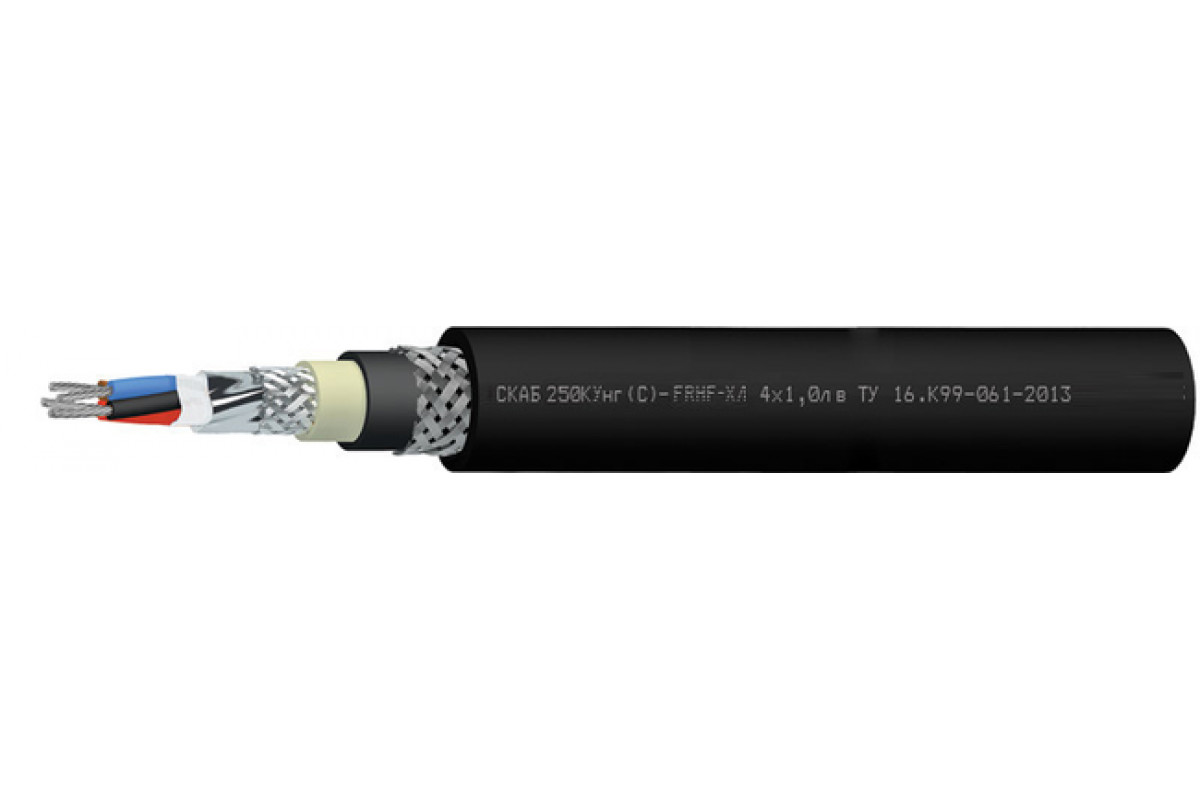

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок надежности Кабель СКАБ 250КУнг(C)-FRHF-ХЛл в:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	17,7	18,2	18,6	19,3	20,3
5	18,9	19,5	20	20,8	21,9
6	19	19,7	20,2	21,1	22,4
7	19	19,7	20,2	21,1	22,4
8	19,7	20,4	21	22	23,4
10	21,3	22,2	22,9	25	26,7
12	21,7	22,5	23,3	25,4	27,2
14	22,3	23,2	24,9	26,2	28,1
19	23,6	25,6	26,5	28	30,6
24	26,8	28,1	29,2	31,5	34,2
27	27,2	28,5	30,1	31,9	34,7
30	27,8	29,1	30,8	32,9	36,4
37	29,1	31,1	32,4	34,7	38,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	380,2	408,5	433,6	479,7	549,7
5	431,2	466,8	496,9	550,6	636,1
6	441,5	480,8	513	578	675,8
7	453,2	493,9	529,2	600	708,9
8	484	532,2	572,9	650,2	772
10	552,7	610,1	662,9	803,6	957,4
12	582,2	648,4	705,6	860	1 036,3
14	622,3	694,1	803,5	931,2	1 128,7
19	712,4	849,5	935,6	1 096,7	1 384,7
24	882,1	997,6	1 104,7	1 334,8	1 680,3
27	924,3	1 050,7	1 196	1 417,5	1 796,3
30	974,7	1 110,1	1 266,4	1 531,5	1 987,9
37	1 088	1 280,3	1 434	1 744,4	2 281,6

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163,0	187,6	198,3	211,8	244,1	347,2	362,4	381,0	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197,0	208,2	222,4	256,3	364,6	380,5	400,0	520,6
1,0	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332,0	387,6	404,9	426,2	554,0
1,5	148,7	162,8	176,9	184,6	195,6	227,0	240,9	317,0	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634,0	706,1

ТУ 16.К99-061-2013
