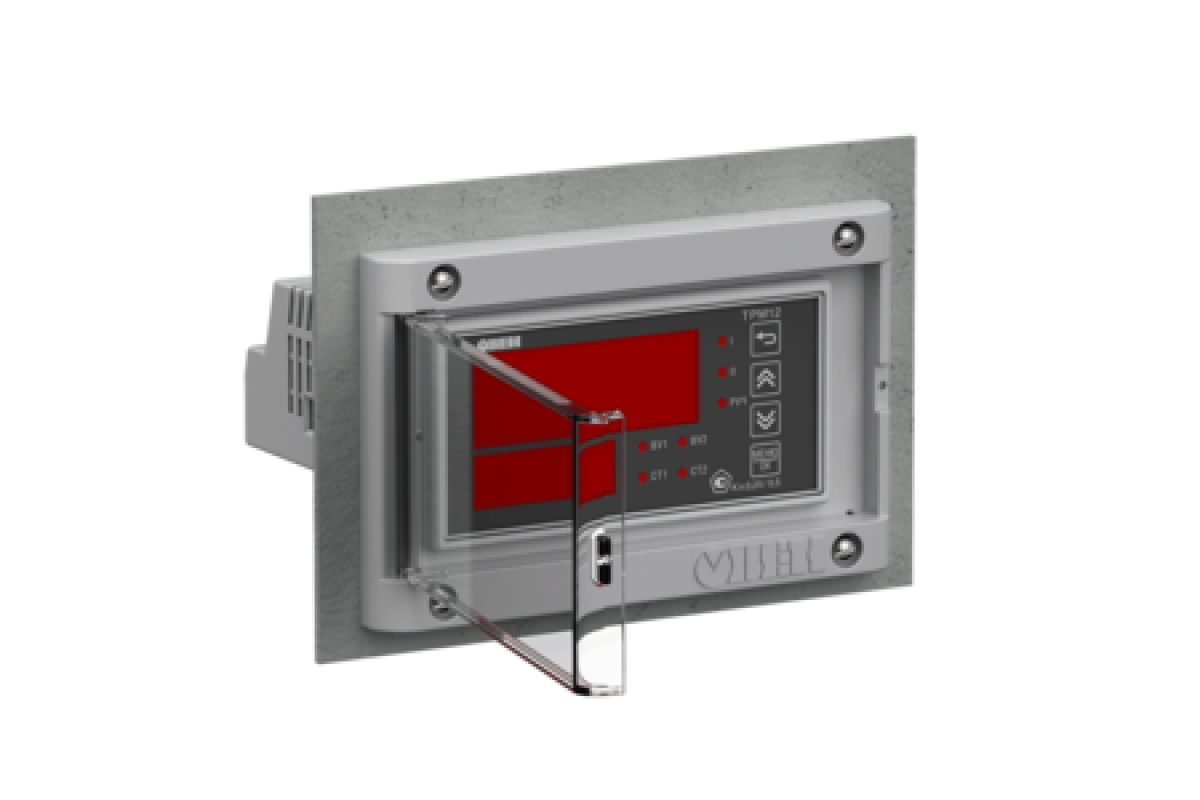

Монтажная рамка предназначена для облегчения монтажа приборов в корпусах Щ2, т.е. для приборов с лицевой панелью 96?48 мм. Она позволяет скрыть неровности монтажного отверстия в щите выполненного в не заводских условиях, например "болгаркой", газовым резаком и т.п.
Рамка скрывает неровности монтажного отверстия размер которого с учетом неровностей не превышает 112?56 мм.
Конструкция рамки содержит прозрачную дверцу, которая может открываться на угол до 100 градусов и фиксироваться в открытом положении. Прозрачная дверца осуществляет дополнительную защиту приборов от внешних механических воздействий, значительно увеличивает срок службы гибко-пленочной клавиатуры прибора. В конструкции рамки имеются встроенные крепежи для установки прибора.
В рамке предусмотрено отверстие диаметром 2 мм, для пломбировочной проволоки или нити.
Рамка вместе с прибором крепится к щиту с помощью штатных щитовых кронштейнов. Для жестких условий вибрации может быть предусмотрено крепление через щит на винтах.
