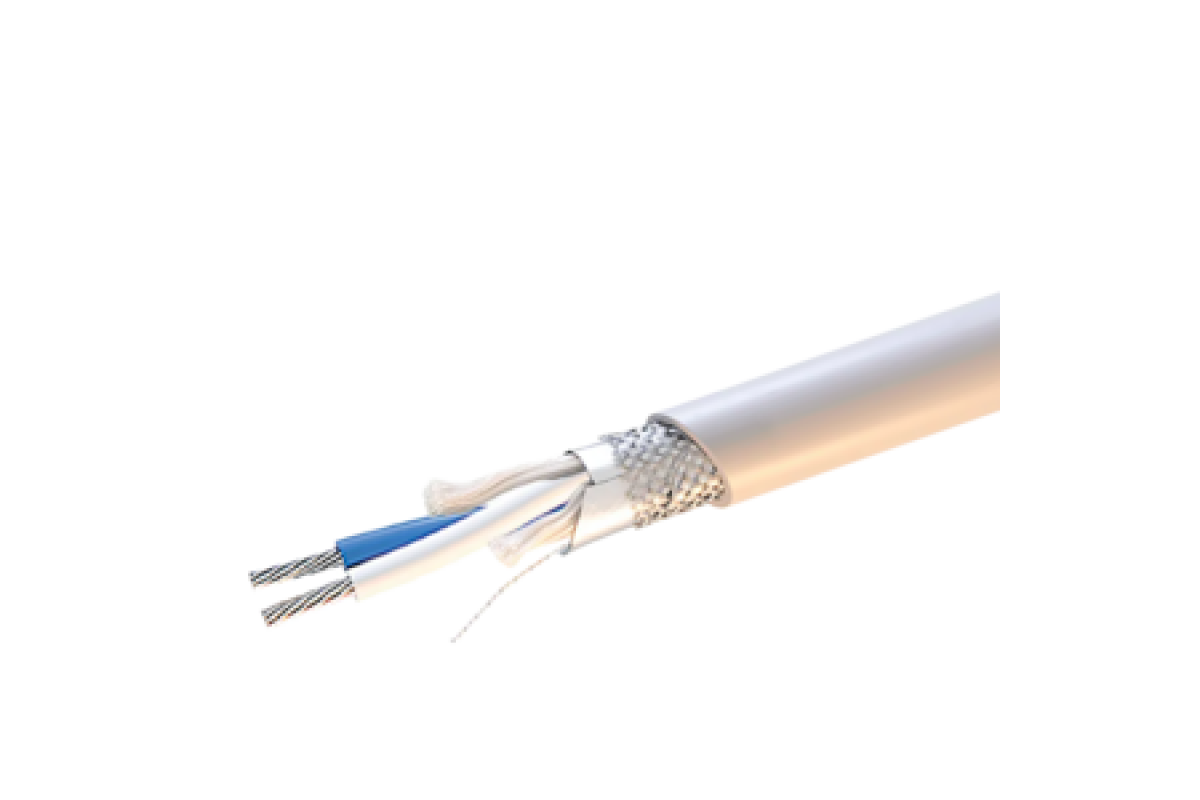

Кабель СегментКИ-485 для промышленного интерфейса групповой прокладки исполнения нг(А)-LS

Производитель: ОВЕН

Код товара: 2625

Доступность: На складе

Описание

Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.

Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.

Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.

Назначение

Для групповой прокладки.

Для систем, работающих по стандарту RS-485.

Для управления технологическим процессом.

Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.

Для подключения систем «умный дом».

Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..

Двухпарный кабель подходит для подключения по RS любых приборов и датчиков, где необходимо одну пару задействовать на канал RS, а вторую на питание устройства.

Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..

Технические характеристики

Характеристика	Значение
Минимальный срок службы	30 лет
Гарантийный срок эксплуатации	6,5 лет с даты ввода в эксплуатацию
Температура эксплуатации	−50…+70 °С
Температура монтажа	−15…+50 °С
Минимальный радиус изгиба	7 D, где D — наружный диаметр кабеля

Электрические параметры

Параметр	Значение
Номинальный диаметр токопроводящей жилы	0,6 мм
Сечение токопроводящей жилы	0,283 мм?
Сопротивление жилы постоянному току на длине 1 км при 20 °С	? 100 Ом/км
Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20 °С	? 100 МОм
Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц	? 56 нФ
Волновое сопротивление в диапазоне частоты 1 МГц	120±20 Ом
Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц	? 75 нФ/км
Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м при частоте 1МГц	? 2,6 дБ

Модификации

Конструктивное исполнение	Модель	Описание	Температура эксплуатации	Внешний диаметр
Жила медная луженая многопроволочная диаметром 0,6 мм (0,283 – сечение жилы мм?) Сплошной полиэтилен Алюмофлекс с дренажным проводником из медной луженой проволоки Оплётка из медной лужёной проволоки Оболочка из нераспространяющего горение, с низким газо- и дымовыделением ПВХ-пластиката	Кабель СегментКИ-485-ЭВнг(А)-LS 1?2?0,6 300 В	Сегмент – торговая марка К – кабель И – для систем сигнализации 485 – стандарта RS-485 Э – общий экран В – оболочка из ПВХ нг – пониженной пожароопасности LS – с низким дымо- газовыделением Скрутка Парная (N?2?0,6), где: N – количество пар 2 – жил в паре 0,6 – диаметр жилы мм (0,283 – сечение жилы мм?) На номинальное напряжение 300 В	-50…+70 °С	6,21 мм
	Кабель СегментКИ-485-ЭВнг(А)-LS 2?2?0,6 300 В			7,47 мм
	Кабель СегментКИ-485-ЭВнг(А)-LS 3?2?0,6 300 В			7,89 мм
