СКАБ 660Кнг(А)-HF-ХЛл ов

Код товара: 1523
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660Кнг(А)-HF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Технологическая задача кабеля СКАБ 660Кнг(А)-HF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо задействовать Кабель СКАБ 660Кнг(А)-HF-ХЛл ов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

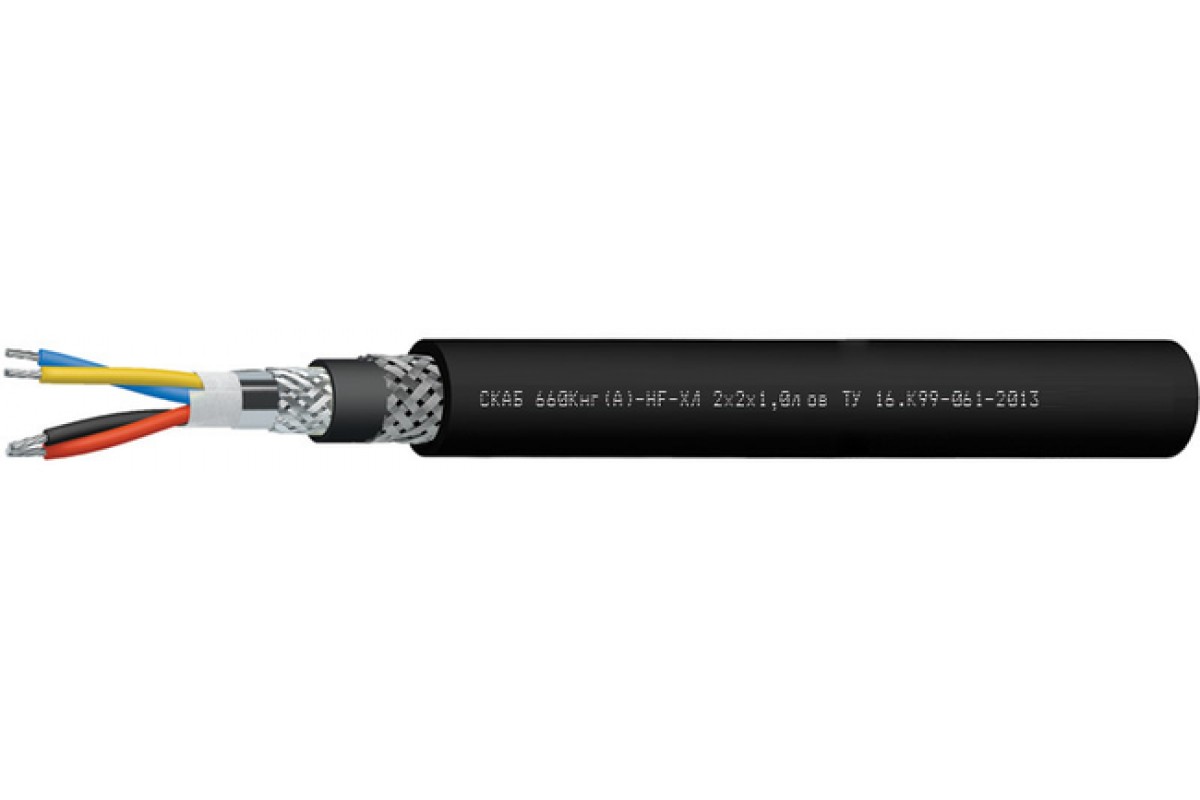

    Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл ов:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период Кабель СКАБ 660Кнг(А)-HF-ХЛл ов:

    кабелей СКАБ 660Кнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    114,715,115,516,116,9
    219,920,821,523,225,3
    32020,921,723,525,7
    421,222,223,125,427,5
    522,524,225,627,229,4
    624,826,127,22932,2
    724,826,127,22932,2
    826,227,628,831,534,3
    1029,431,833,336,139,4
    1230,632,634,13741
    143233,935,938,543,6
    1633,435,737,440,346
    2036,538,841,245,250,4
    2439,843,746,250,155,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1260,1275,9292,6319,9360,3
    2413,2448,6478,9555,2666
    3435478,7516,1606,6740,1
    4486,5539585,9718,9854
    5539,8627705,3810,2970,9
    6645,1717,7783,9902,31 148,2
    7664,7743,3815,5945,51 211
    8722,4807,6891,71 096,21 334,4
    108491 017,81 120,81 3391 640,2
    12939,81 0861 203,61 451,71 834,7
    141 037,61 180,61 342,41 589,82 169,7
    161 117,81 308,61 455,31 728,22 408,5
    201 312,51 503,71 721,22 213,22 861,3
    241 490,32 120,12 169,92 634,63 346,2

    Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    124,3

    182,8

    193,0

    213,8

    237,1

    306,9

    321,0

    341,2

    428,1

    454,1

    490,4

    525,4

    596,8

    675,7

    0,75

    130,5

    191,9

    202,6

    224,5

    249,0

    322,2

    337,1

    358,3

    449,5

    476,8

    514,9

    551,7

    626,6

    709,5

    1,0

    135,5

    201,7

    213,4

    237,0

    311,3

    340,8

    357,0

    379,9

    477,3

    510,5

    548,2

    588,1

    669,4

    845,6

    1,5

    144,0

    217,9

    231,2

    305,3

    338,6

    371,8

    390,2

    445,9

    527,2

    561,1

    603,7

    648,8

    825,8

    935,2

    2,5

    161,5

    295,7

    312,1

    346,5

    385,3

    455,2

    477,5

    512,4

    603,1

    643,1

    693,2

    833,3

    948,8

    1144,5


    ТУ 16.К99-061-2013
