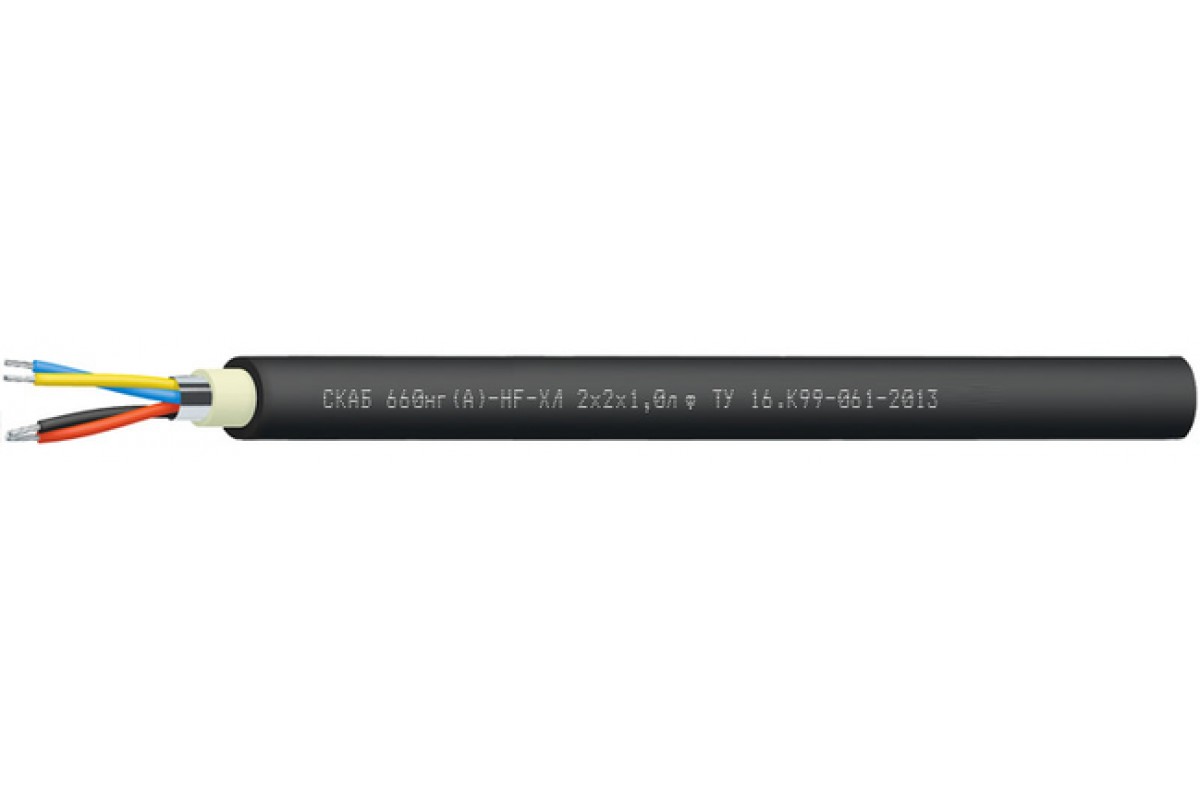

Кабель СКАБ 660нг(А)-HF-ХЛл ф

Производитель: НПП «Спецкабель»
Код товара: 1651
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660нг(А)-HF-ХЛ Nx2xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Оперативная роль кабеля СКАБ 660нг(А)-HF-ХЛл ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено применять Кабель СКАБ 660нг(А)-HF-ХЛл ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл ф:


    Количество жил: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный период эксплуатации Кабель СКАБ 660нг(А)-HF-ХЛл ф:

    кабелей СКАБ 660нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    110,510,911,311,912,7
    215,115,916,717,920
    315,816,717,519,321,1
    4171819,420,822,8
    518,82020,922,525,3
    620,221,522,524,827,4
    720,221,522,524,827,4
    821,62324,226,629,4
    1025,32728,430,834,2
    122627,729,231,735,7
    1427,22930,633,337,5
    1628,530,532,235,539,5
    2031,333,535,939,143,5
    2434,537,539,743,348,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1119,6131,4142,3162193,1
    2201,9225,5247,3286,9367,8
    3230,9261,4289,9360,4445,5
    4266,7304,9358,8426,3534,2
    5304,5369,1413,3494,9649,9
    6361,9416,8468,5587,9744,7
    7381,4442,4500,1631807,4
    8421,2490,1555,4702,3902,2
    10531,4618,4700,8854,11 102,3
    12581,3681,4776,6954,51 278
    14639,1753,1861,71 065,11 433
    16699827949,31 212,61 591,4
    20820,3976,61 160,61 4451 910,4
    24948,81 1701 349,61 687,32 287,9

    Электрические параметры СКАБ 660нг(А)-HF-ХЛл ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    45,4

    74,6

    83,6

    97,0

    111,5

    141,1

    151,9

    165,0

    208,5

    228,9

    253,6

    277,7

    326,7

    379,3

    0,75

    47,7

    78,3

    87,8

    101,9

    117,1

    148,2

    159,5

    173,3

    218,9

    240,3

    266,3

    291,6

    343,0

    398,3

    1,0

    50,3

    83,3

    93,7

    109,1

    141,1

    159,0

    171,3

    186,3

    235,5

    260,3

    287,1

    314,8

    370,8

    461,7

    1,5

    54,7

    91,7

    103,7

    136,5

    156,7

    176,9

    190,9

    218,0

    264,5

    291,4

    321,9

    353,4

    447,1

    519,1

    2,5

    61,9

    120,7

    135,2

    157,1

    180,9

    215,0

    231,9

    254,1

    307,0

    338,9

    375,0

    442,9

    521,5

    627,6


    ТУ 16.К99-061-2013
