Кабель СКАБ 660Кнг(А)-HF-ХЛ ов

Name: СКАБ 660Кнг(А)-HF-ХЛ ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1524

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660Кнг(А)-HF-ХЛ Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Технологическая роль кабеля СКАБ 660Кнг(А)-HF-ХЛ ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Возможно применять Кабель СКАБ 660Кнг(А)-HF-ХЛ ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

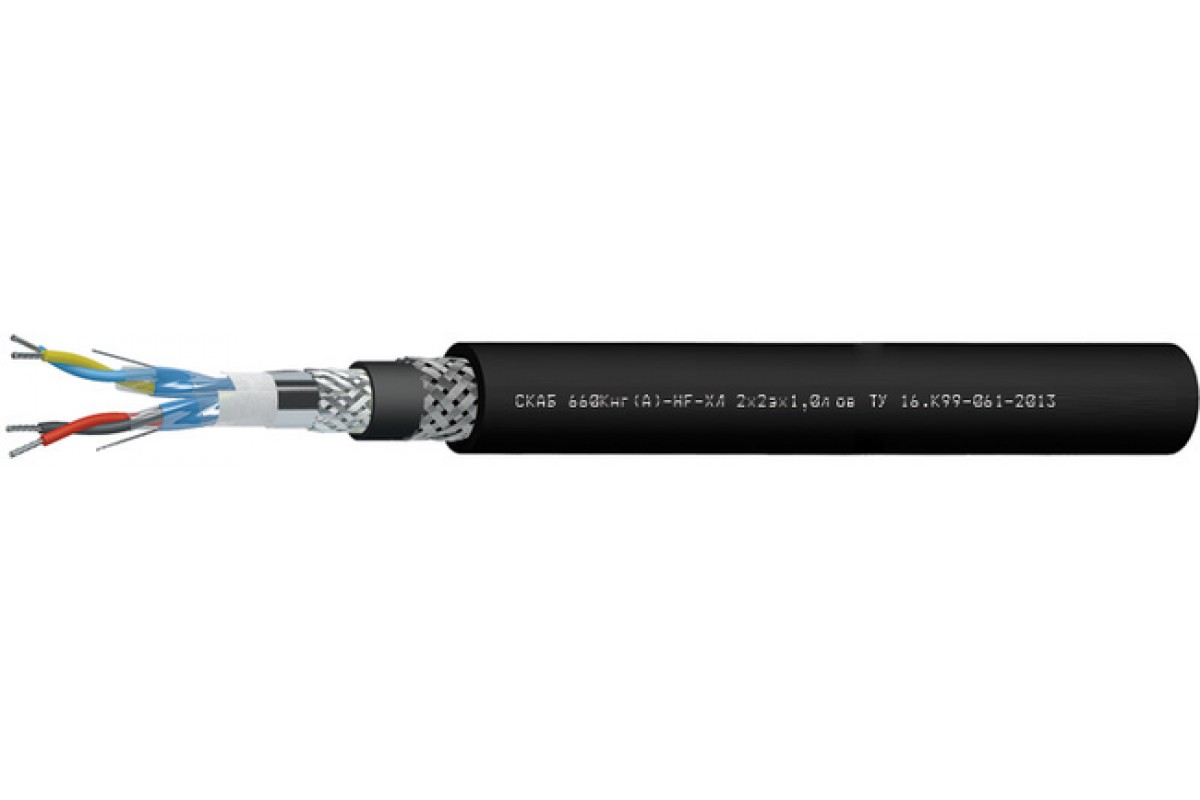

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛ ов:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения функциональности Кабель СКАБ 660Кнг(А)-HF-ХЛ ов:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	20,8	21,7	22,4	23,6	26,2
3	21	21,9	22,7	24,8	26,7
4	22,3	23,3	25,1	26,5	28,5
5	24,3	25,8	26,8	28,4	31,4
6	26,2	27,4	28,5	31	33,6
7	26,2	27,4	28,5	31	33,6
8	27,7	29,1	31	33	36,1
10	32	33,6	35,5	37,9	41,7
12	32,7	34,5	36,3	38,8	43,7
14	34	36,3	37,9	41	46
16	35,9	37,9	39,6	43,8	48,4
20	38,9	41,6	44,4	48,3	53,3
24	43,9	47	49,2	53,3	58,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	451	486	516,7	572,9	705,8
3	481,9	526,7	564,6	680,4	793,1
4	542,3	596,4	691,8	780,5	916,2
5	631,9	719,1	777,5	882,9	1 103
6	721,5	798,1	863,4	1 042,2	1 236,4
7	747,9	830,9	905,6	1 093,3	1 307,7
8	820,8	906,6	1 044,8	1 199,8	1 479,2
10	1 026,1	1 142,8	1 280,6	1 475	1 820,6
12	1 099	1 231,5	1 387,8	1 605,7	2 145,4
14	1 194	1 374,2	1 509,7	1 795,5	2 402,6
16	1 328	1 485,9	1 638,6	2 109,1	2 659,6
20	1 524,5	1 960,6	2 101,9	2 536,4	3 162,5
24	1 932,5	2 266,2	2 496,1	2 972,5	3 707,3

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛ ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	181,0	191,1	212,4	236,1	306,5	320,9	341,3	429,6	456,0	492,8	528,4	600,9	681,1
0,75	190,0	200,7	223,0	247,9	321,8	336,9	358,4	451,1	478,8	517,4	554,8	630,9	715,2
1,0	199,7	211,4	235,5	262,5	340,4	356,8	380,1	479,0	512,5	550,7	591,2	673,7	852,3
1,5	215,9	229,3	256,4	337,6	371,4	390,0	416,1	528,8	563,0	606,2	651,9	830,8	950,9
2,5	240,2	304,3	339,3	378,6	448,7	471,2	506,5	598,6	638,8	772,6	829,9	946,8	1144,2
