Кабель СКАБ 660КГнг(А)-LSл фов

Производитель: НПП Спецкабель
Код товара: 2103
Доступность: На складе
СКАБ 660КГнг(А)-LS NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Оперативное использование кабеля СКАБ 660КГнг(А)-LSл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешено использовать Кабель СКАБ 660КГнг(А)-LSл фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

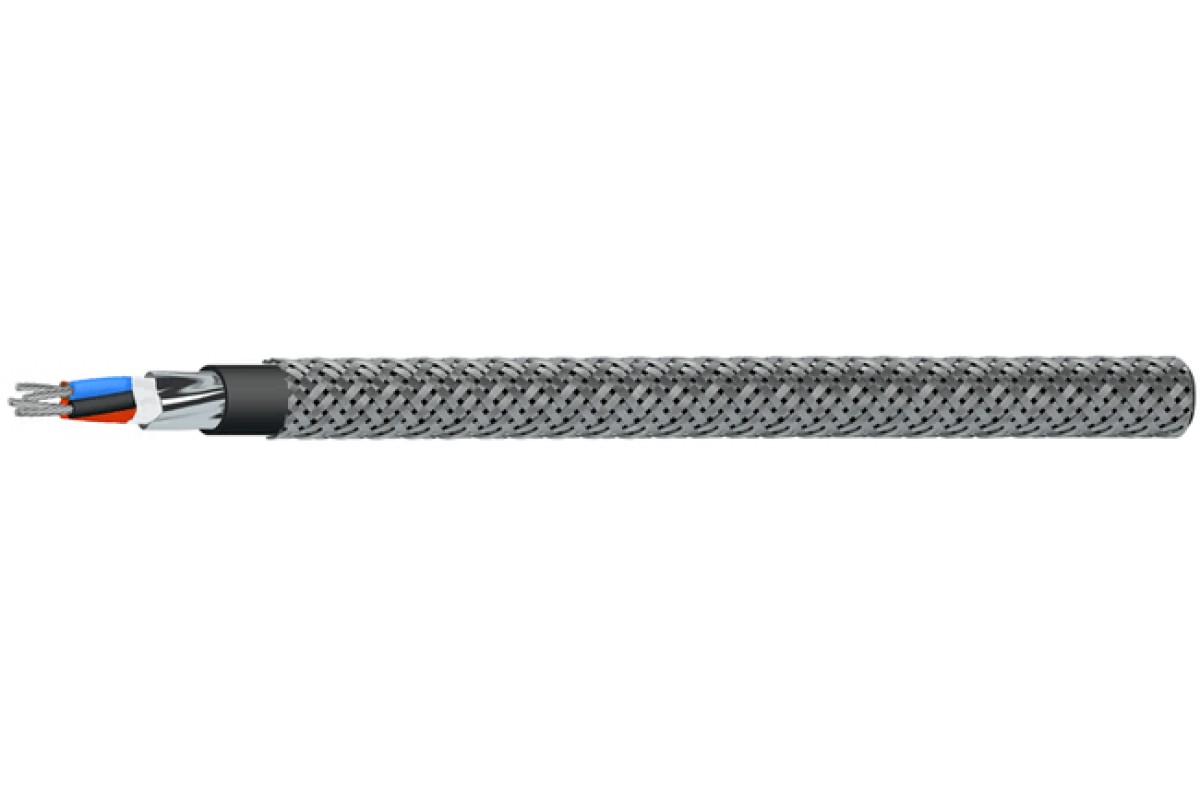

    Конструкция Кабель СКАБ 660КГнг(А)-LSл фов:


    Количество жил: 4-37
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: пучковая
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Срок службы по гарантии Кабель СКАБ 660КГнг(А)-LSл фов:

    кабелей СКАБ 660КГнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    411,411,912,313,114,1
    512,112,613,113,915,1
    612,813,413,914,816,1
    712,813,413,914,816,1
    813,414,114,715,717,1
    1015,115,916,617,819,5
    1215,416,31718,320
    141616,917,71921,4
    1917,418,419,321,323,4
    2419,721,422,524,327,3
    272021,822,924,727,8
    3021,122,423,625,528,7
    3722,523,925,227,830,7

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    4168,3189,1206,7240,7295,3
    5189212,5235,7276,2343,2
    6208,5236,7263,2311,9389,9
    7218,6249,8279,3333,9421,7
    8239275308,1369,2467,1
    10284,4328368,2443,1567,9
    12309,2358,4407,7496,4637,4
    14337396,3448,2550,4740,7
    19408,9483,5554,3710,2931,1
    24492,6607,4697,8868,41 172,4
    27529652,5753,2940,21 278,6
    30589,7703,28131 019,51 386,7
    37681,7818,4949,81 231,91 642,3

    Электрические параметры СКАБ 660КГнг(А)-LSл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    24,8

    18,2

    12,2

    7,56

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    100

    100

    100

    100

    Рабочее переменное (постоянное) напряжение, не более, В

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число жил

    4

    5

    6

    7

    8

    10

    12

    14

    19

    24

    27

    30

    37

    0,5

    58,3

    65,9

    73,5

    78,8

    85,2

    101,5

    111,5

    122,8

    150,2

    198,8

    213,1

    229,0

    266,7

    0,75

    61,2

    69,2

    77,2

    82,7

    89,5

    106,6

    117,1

    128,9

    157,7

    208,7

    223,8

    240,5

    280,0

    1,0

    65,0

    73,7

    82,4

    88,4

    95,8

    114,4

    125,9

    138,8

    186,0

    225,2

    241,8

    260,1

    313,7

    1,5

    71,4

    81,2

    91,0

    98,0

    106,3

    127,4

    140,5

    170,8

    208,3

    262,8

    282,0

    303,2

    354,7

    2,5

    80,9

    92,5

    104,0

    112,3

    122,1

    163,0

    179,0

    197,2

    241,6

    306,7

    329,5

    354,6

    414,0


    ТУ 16.К99-061-2013
