Кабель СКАБ 250КГнг(А)-FRLS фв

СКАБ 250КГнг(А)-FRLS Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Целевая функция кабеля СКАБ 250КГнг(А)-FRLS фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Возможно использовать Кабель СКАБ 250КГнг(А)-FRLS фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

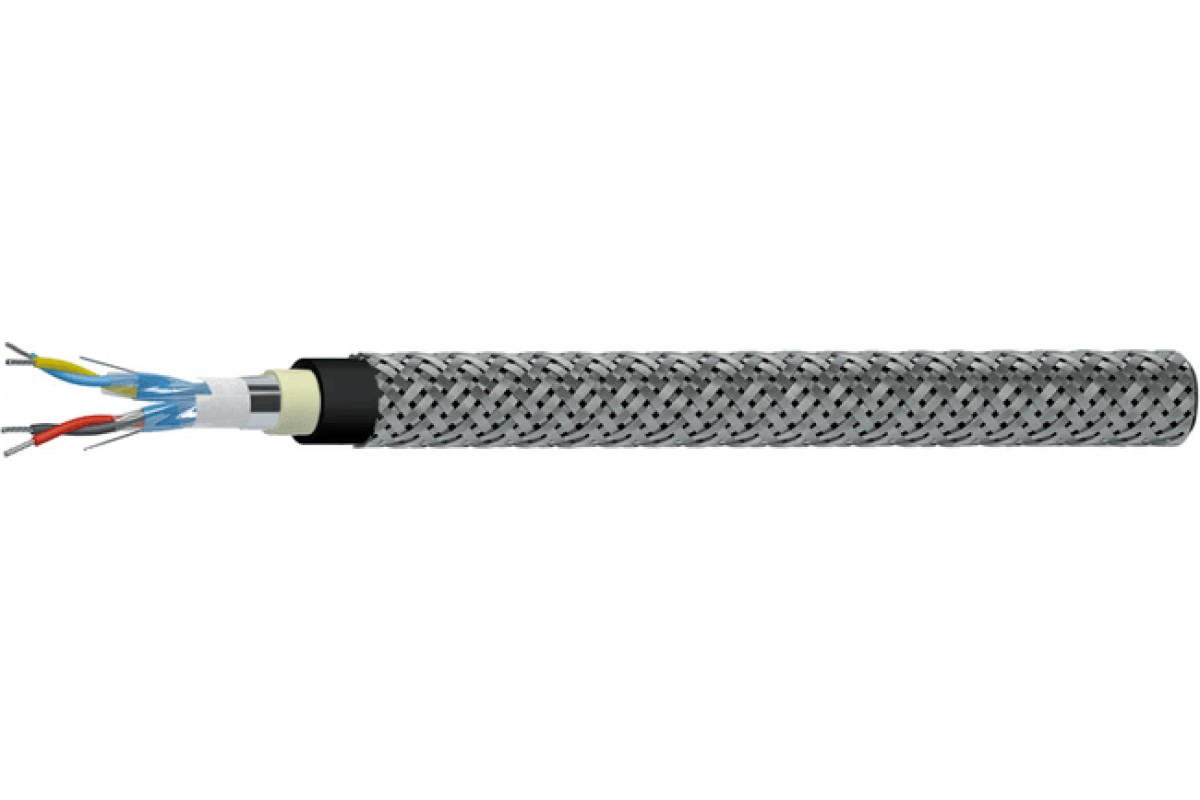

Конструкция Кабель СКАБ 250КГнг(А)-FRLS фв:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок надежности Кабель СКАБ 250КГнг(А)-FRLS фв:

кабелей СКАБ 250КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	18,6	19,9	20,6	21,8	23,5
3	18,7	20,1	20,9	22,2	24
4	20	21,5	22,4	23,8	26,4
5	22	23,1	24,1	26,2	28,5
6	23,5	24,8	26,3	28,1	30,7
7	23,5	24,8	26,3	28,1	30,7
8	25	26,9	28,1	30,1	32,8
10	29,1	30,7	32,2	34,6	39,3
12	29,8	31,6	33	35,5	40,4
14	31,1	33	34,6	38,6	42,3
16	32,6	34,6	36,8	40,5	44,4
20	35,6	39,2	41,1	44,3	49,3
24	40,6	43,1	45,2	49,3	54,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	356	406	434,5	483,1	560
3	385,6	443,3	479	542,7	640,3
4	437,8	507,4	551,4	627,9	780,1
5	517,7	573,5	626,9	747,1	898,2
6	575,6	640	728,3	841	1 018,3
7	601,3	671,9	766,4	891	1 088,2
8	659,9	769,2	845,9	986,7	1 209,3
10	818,3	919,6	1 015	1 186,5	1 648,5
12	886,9	1 000,9	1 110,9	1 309,5	1 818,8
14	966,9	1 096,7	1 220,1	1 627,4	2 008,7
16	1 052,6	1 194,3	1 375,4	1 780,1	2 205,8
20	1 224,7	1 580,6	1 758	2 084	2 658,5
24	1 592,2	1 813,6	2 020,2	2 460,1	3 083,3

Электрические параметры СКАБ 250КГнг(А)-FRLS фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	58,3	65,8	77,1	89,3	118,0	127,1	138,5	189,2	207,0	229,0	250,5	294,0	341,7
0,75	61,2	69,1	81,0	93,8	123,9	133,5	145,4	198,7	217,3	240,4	263,0	308,7	358,8
1,0	65,3	74,1	87,0	100,9	133,1	143,6	156,5	213,6	235,4	259,1	283,6	333,4	422,7
1,5	72,3	82,3	97,0	131,0	148,4	160,3	175,0	239,9	263,2	290,1	318,1	408,5	474,4
2,5	82,7	111,6	130,4	150,9	194,2	209,0	228,9	277,3	305,0	369,4	404,1	474,5	597,7

ТУ 16.К99-061-2013
