Кабель СКАБ 660нг(А)-HF-ХЛ фов

СКАБ 660нг(А)-HF-ХЛ Nx3эxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Оперативная роль кабеля СКАБ 660нг(А)-HF-ХЛ фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ 660нг(А)-HF-ХЛ фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

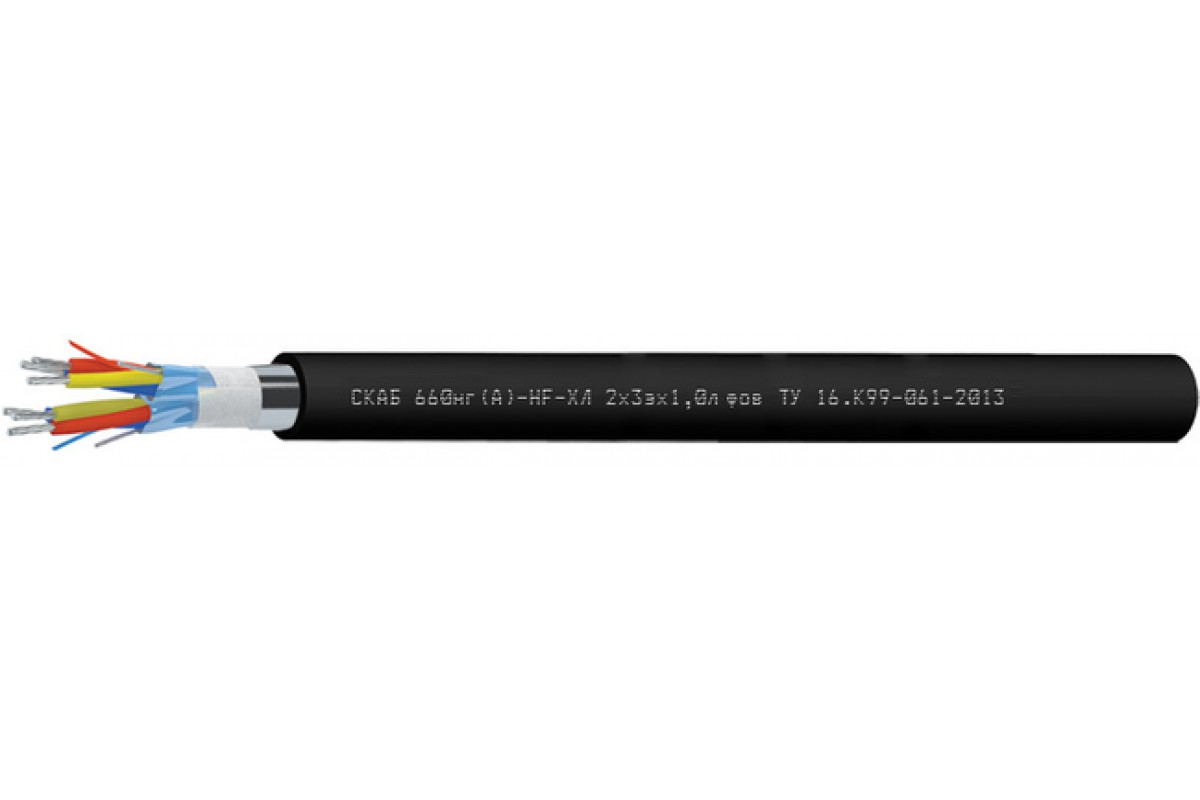

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ фов:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Срок гарантии Кабель СКАБ 660нг(А)-HF-ХЛ фов:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15,9	16,8	17,6	19,4	21,2
3	16,1	17,1	17,9	19,8	21,7
4	17,5	18,6	20	21,6	23,8
5	19,6	20,8	21,8	23,6	26,5
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,8	24,8	26,1	28,2	31,2
10	27,1	28,9	30,4	33	36,6
12	27,9	29,8	31,4	34	37,8
14	29,3	31,3	33	36,3	39,8
16	30,9	33	35,3	38,3	42,6
20	34,1	37	39	42,5	47,7
24	38,4	41,1	43,4	47,8	53,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	192,4	219,2	244,6	309,8	387,4
3	232,6	269,5	304,6	389	498,1
4	281,3	328,6	392,8	479,4	620,8
5	349,8	409	465,5	571,8	770,9
6	402,1	472	538,9	689,7	899
7	438,3	517,6	593,8	762,4	1 001,6
8	490,5	604,1	691,9	857,5	1 129,7
10	626,1	739,9	849,2	1 055,3	1 394,3
12	707,3	840,8	969,1	1 211,9	1 612,3
14	795,1	948,6	1 096,5	1 411,6	1 839,7
16	884,5	1 058,3	1 259,8	1 580,7	2 110,6
20	1 064,6	1 314,5	1 523,8	1 920,4	2 622,7
24	1 287,5	1 545,7	1 795,1	2 314,5	3 103,4

Электрические параметры СКАБ 660нг(А)-HF-ХЛ фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
