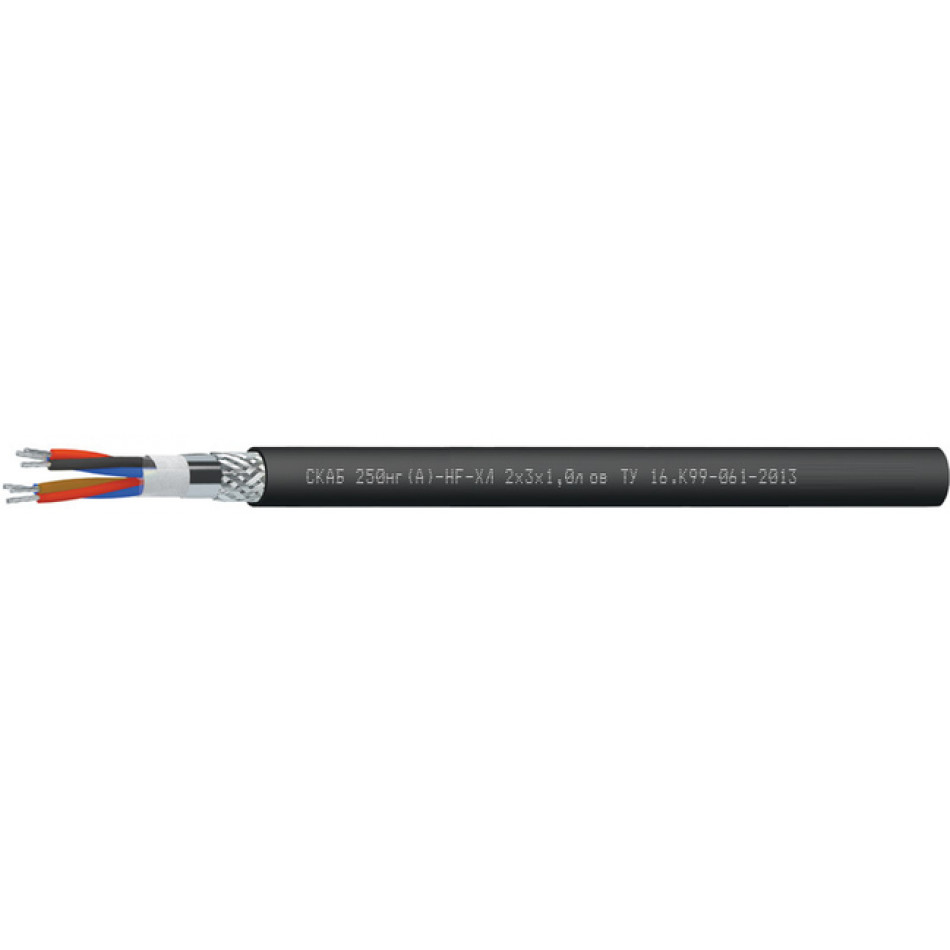

СКАБ 250нг(А)-HF-ХЛл ов

Код товара: 1475
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250нг(А)-HF-ХЛ Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Оперативное использование кабеля СКАБ 250нг(А)-HF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Можно использовать Кабель СКАБ 250нг(А)-HF-ХЛл ов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

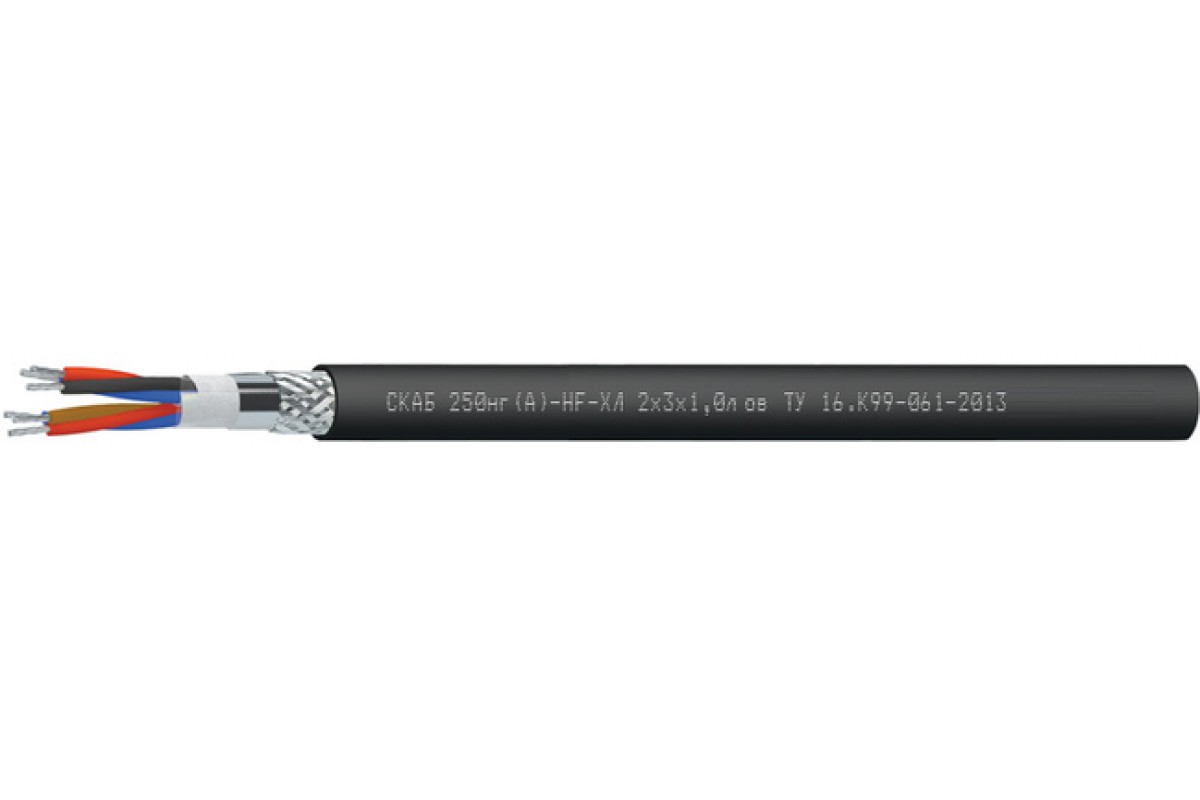

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл ов:


    Количество троек: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: троечная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок службы Кабель СКАБ 250нг(А)-HF-ХЛл ов:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    18,59,710,110,711,6
    213,914,815,616,919,2
    31414,915,817,119,6
    41516,11718,621,3
    516,217,418,520,723,1
    617,419,320,422,425,8
    717,419,320,422,425,8
    818,720,621,924,127,8
    102224,526,128,732,3
    1222,625,226,829,533,3
    1423,726,428,13135,4
    1625,427,729,532,637,3
    2028,130,432,536,441,5
    2430,934,136,440,646,5

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    183,1109,1122,1145,6184,7
    2171,3198,5224,8272,1367,7
    3195,2232,2267,7333,4459,2
    4231,7278,6323,2406,4564,1
    5267,9325379,1501,5672
    6305,8391,1455,6579,6827
    7329,2422,9496636,1912,1
    8366,5470,8554,9713,91 024,9
    10466,2617,2724,5925,71 259,1
    12521,6690,5813,91 052,31 443,7
    14581772,2915,11 186,61 672
    16667,58541 015,41 322,31 871,9
    20815,21 020,31 218,51 632,42 310,5
    24950,31 225,81 463,91 962,32 767,3

    Электрические параметры СКАБ 250нг(А)-HF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    34,1

    57,5

    65,9

    77,7

    90,2

    102,7

    112,1

    139,1

    168,4

    187,0

    207,7

    251,1

    297,8

    346,9

    0,75

    35,8

    60,4

    69,2

    81,6

    94,7

    107,8

    117,7

    146,1

    176,8

    196,4

    218,1

    263,7

    312,7

    364,2

    1,0

    38,3

    65,2

    75,0

    88,6

    103,0

    117,5

    145,6

    159,2

    193,0

    237,1

    262,3

    289,6

    342,2

    398,9

    1,5

    42,4

    73,1

    84,6

    100,3

    134,0

    152,2

    165,3

    181,0

    245,4

    271,3

    300,4

    330,5

    391,3

    492,0

    2,5

    48,6

    85,1

    99,0

    135,4

    157,2

    179,0

    217,2

    237,3

    289,2

    320,5

    355,7

    391,9

    502,9

    586,0


    ТУ 16.К99-061-2013
