Кабель СКАБ 250КГнг(А)-LS ов

Производитель: НПП «Спецкабель»
Код товара: 1479
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250КГнг(А)-LS Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Эксплуатационная роль кабеля СКАБ 250КГнг(А)-LS ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допускается использовать Кабель СКАБ 250КГнг(А)-LS ов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

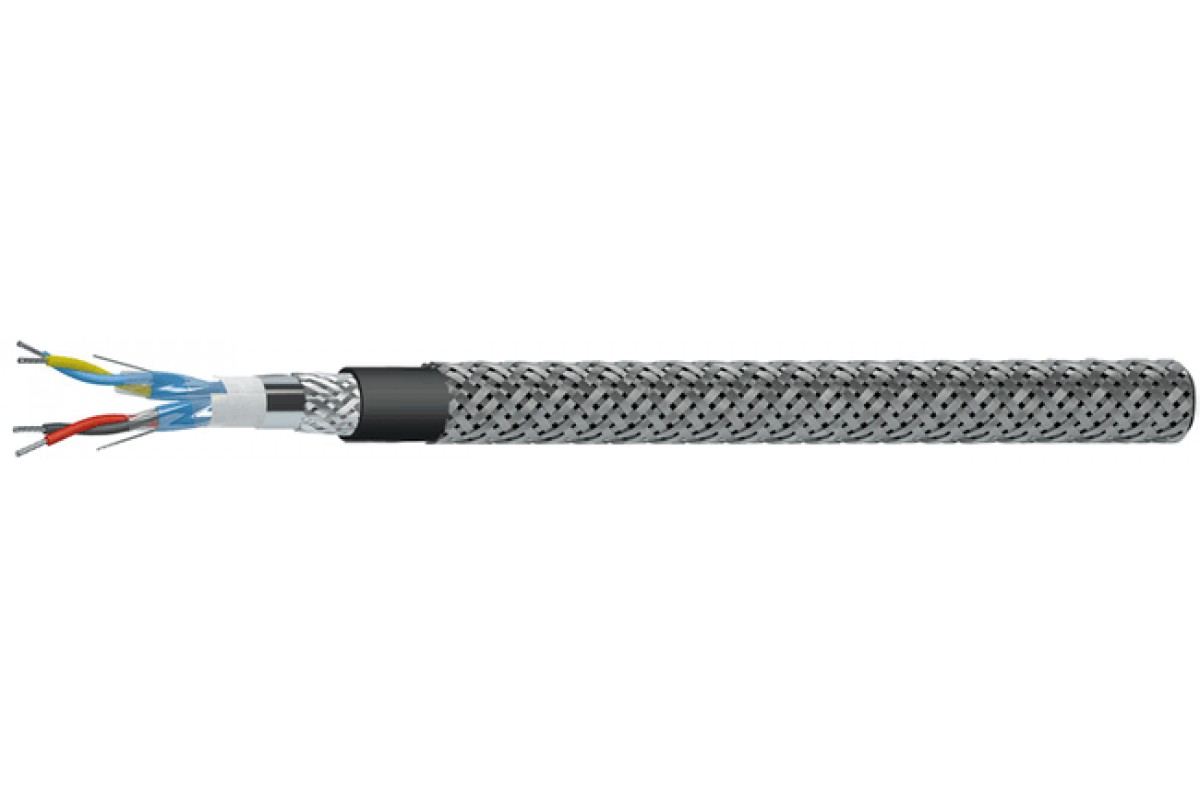

    Конструкция Кабель СКАБ 250КГнг(А)-LS ов:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный период использования Кабель СКАБ 250КГнг(А)-LS ов:

    кабелей СКАБ 250КГнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    215,616,517,218,920,6
    315,716,617,319,120,9
    416,817,818,620,622,6
    51819,120,622,224,5
    619,32122,123,927,2
    719,32122,123,927,2
    821,122,423,626,129,1
    102426,427,930,333,6
    1224,727,128,631,134,6
    1426,328,329,932,636,8
    1627,729,731,434,239,6
    2030,332,534,43943,7
    2433,335,839,343,248,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2255,3282,1308,2372,2442,1
    3279,5312,3346424,1515,2
    4322,9364402,3497612,3
    5364,9418,8483,5571,8711,4
    6410,9490,2543,6647862,5
    7433518,3577,7692,5927,4
    8498,5574,8642,4798,21 031,8
    10597,5738,8823,6992,81 254,3
    12652,8807,4907,71 096,81 400,2
    14745,9890,51 002,41 217,41 600
    16834974,61 102,21 345,31 912,7
    209751 142,61 300,71 773,32 314,4
    241 1251 319,71 689,72 097,72 743

    Электрические параметры СКАБ 250КГнг(А)-LS ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    49,1

    55,0

    63,9

    73,6

    83,3

    90,0

    98,3

    137,3

    150,6

    165,9

    203,1

    238,8

    276,7

    0,75

    51,6

    57,7

    67,1

    77,3

    87,5

    94,5

    103,2

    144,2

    158,1

    174,2

    213,3

    250,7

    290,5

    1,0

    55,5

    62,3

    72,6

    83,8

    95,1

    102,9

    129,7

    156,8

    172,2

    212,6

    233,5

    273,3

    317,0

    1,5

    62,1

    70,0

    81,9

    94,8

    125,4

    134,9

    146,8

    200,9

    219,5

    242,5

    265,1

    310,9

    394,9

    2,5

    72,0

    81,6

    95,8

    129,6

    146,7

    158,2

    194,8

    237,0

    259,4

    285,4

    312,5

    401,7

    466,0


    ТУ 16.К99-061-2013
