Кабель СКАБ 250нг(А)-HF-ХЛ ов

СКАБ 250нг(А)-HF-ХЛ Nx3эxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Область применения кабеля СКАБ 250нг(А)-HF-ХЛ ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается использовать Кабель СКАБ 250нг(А)-HF-ХЛ ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

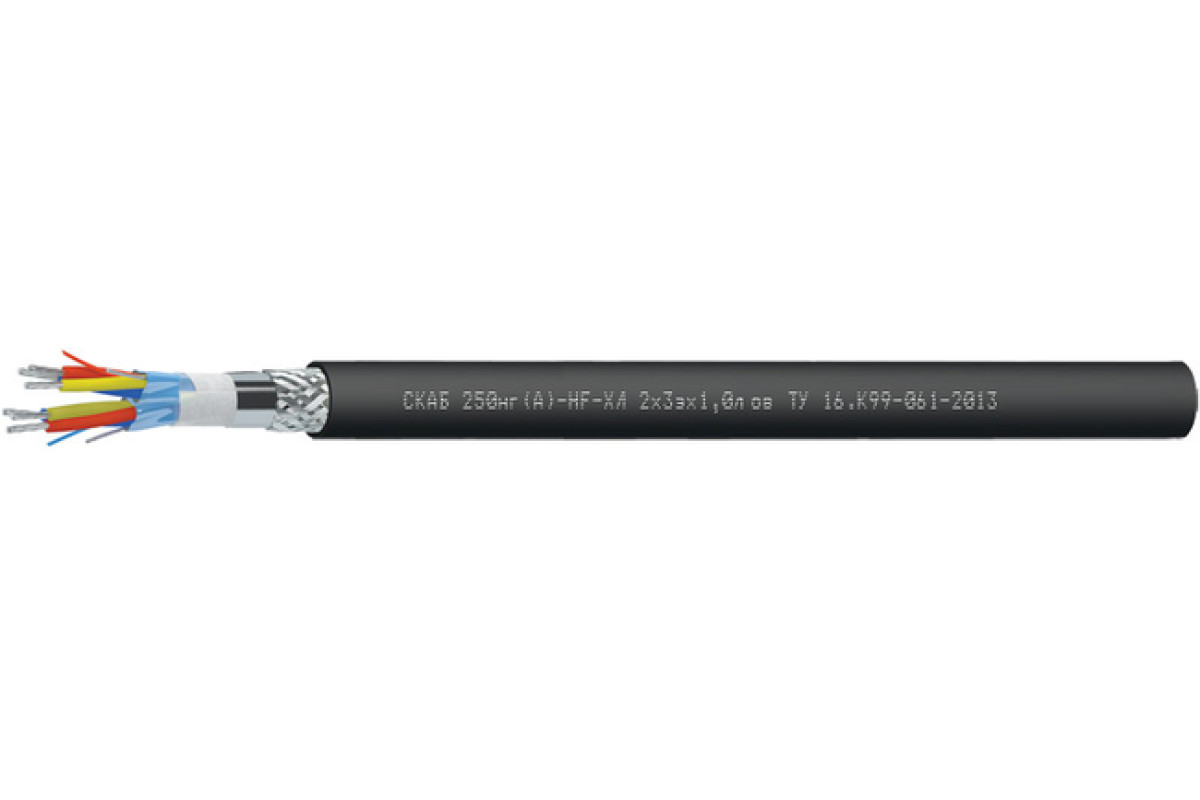

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛ ов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный период работы Кабель СКАБ 250нг(А)-HF-ХЛ ов:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,8	15,7	16,5	17,8	20,1
3	14,9	15,9	16,7	18,1	20,6
4	16,1	17,2	18,1	20,2	22,4
5	17,4	18,6	20,2	21,9	25,1
6	19,3	20,6	21,8	23,7	27,2
7	19,3	20,6	21,8	23,7	27,2
8	20,6	22,1	23,4	26,3	29,2
10	23,8	26,3	27,9	30,5	34,1
12	25	27,1	28,7	31,4	35,6
14	26,2	28,4	30,1	32,9	37,4
16	27,7	29,8	31,7	34,7	39,4
20	30,4	32,8	35,4	38,8	43,9
24	33,6	36,8	39,1	43,3	49,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	192,6	221,7	247,5	295,6	393,6
3	225,3	263,5	299,7	366,4	493,6
4	268,8	317,3	362,9	467,4	610
5	313	372,8	446,9	553,1	771,4
6	376,7	446,7	513,5	640,3	893,6
7	406,4	485,2	560,8	704,5	986,5
8	453,2	543,8	629,5	836,5	1 108,3
10	553	710	817	1 025,8	1 363,4
12	643,7	797,1	924,3	1 165,6	1 599,8
14	719	893,6	1 038,4	1 318,1	1 814,5
16	816,3	991,4	1 154,9	1 471,6	2 028,6
20	974,7	1 188,2	1 422,6	1 816,1	2 506,3
24	1 139,7	1 428,7	1 670,9	2 179,5	3 004,9

Электрические параметры СКАБ 250нг(А)-HF-ХЛ ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
