Кабель СКАБ 250Кнг(А)-LSл фов

СКАБ 250Кнг(А)-LS Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Прикладное назначение кабеля СКАБ 250Кнг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Можно задействовать Кабель СКАБ 250Кнг(А)-LSл фов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

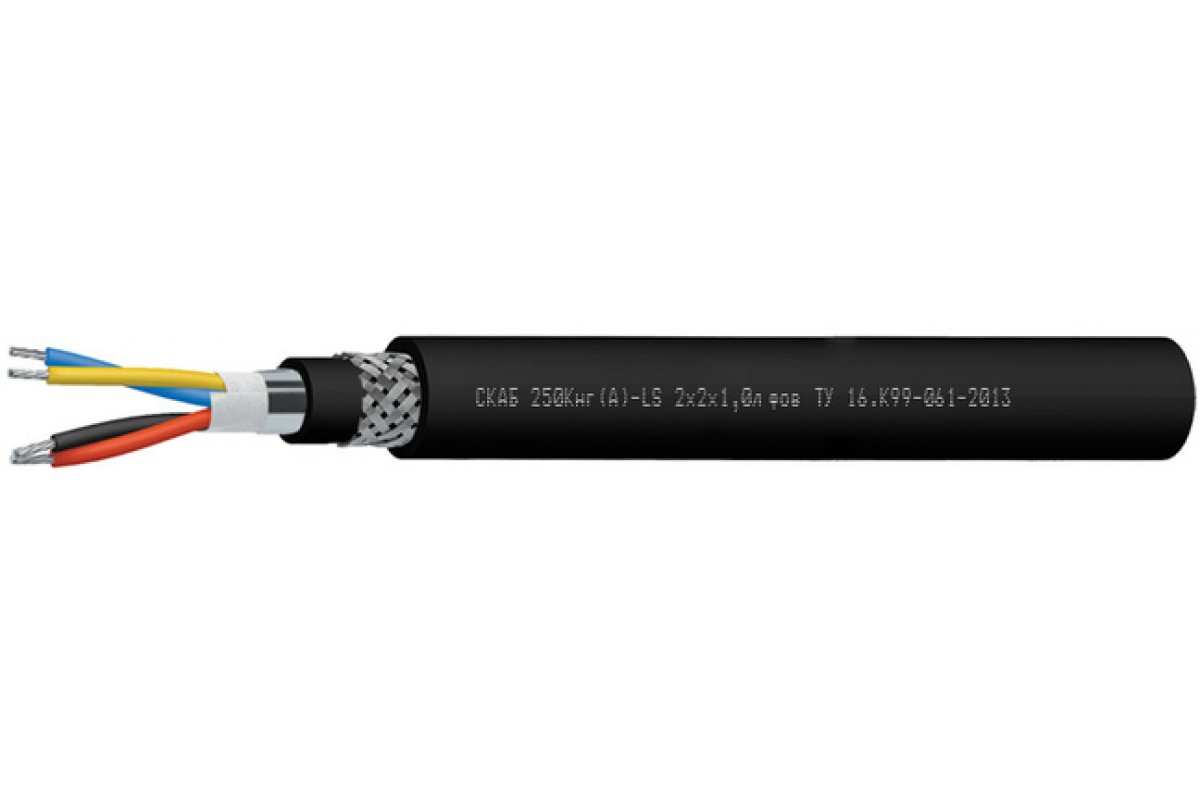

Конструкция Кабель СКАБ 250Кнг(А)-LSл фов:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок работоспособности Кабель СКАБ 250Кнг(А)-LSл фов:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	97,9	141,6	148,3	163,1	179,9	196,7	205,7	218,7	316,6	334,2	357,1	381,5	511,7	574,2
0,75	102,8	148,7	155,7	171,3	188,9	206,5	216,0	229,6	332,4	350,9	375,0	400,6	537,3	602,9
1,0	107,3	157,2	165,0	182,0	201,3	220,5	231,0	305,2	355,7	376,1	478,3	513,1	576,9	648,8
1,5	114,7	171,3	180,4	199,9	221,9	304,2	317,5	337,0	471,6	497,0	534,1	569,9	643,0	831,9
2,5	130,6	197,4	208,3	231,5	257,6	351,7	367,6	390,8	549,3	579,7	619,7	662,3	859,7	983,3

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,5	12,9	13,3	13,9	15,5
2	17,7	18,5	19,2	20,4	22,1
3	17,6	18,5	19,3	20,6	22,4
4	18,6	19,6	20,5	21,9	24,9
5	19,7	20,8	21,8	23,4	26,6
6	20,9	22,1	23,2	25,9	28,4
7	20,9	22,1	23,2	25,9	28,4
8	22	23,4	25,5	27,4	30,7
10	25,6	27,2	28,7	31,6	35,3
12	26,1	27,9	29,4	32,3	36,2
14	27,1	29	31	33,7	37,8
16	28,2	30,7	32,4	35,6	39,5
20	31	33,2	35,5	38,7	44,6
24	33,7	36,6	38,7	43,7	49,2

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	199,5	214,9	228	253,2	315,2
2	343,3	374,7	402,3	454,3	533,3
3	358,9	397,3	432,9	498,8	597
4	397,6	445,5	490,4	569,4	741,3
5	438,7	497,1	547,6	644,7	848
6	484,4	549	610,3	772	951,5
7	500,2	570,5	637,4	810,2	1 008,5
8	543,9	623,8	750,4	891	1 147,5
10	692,8	794,5	889,8	1 095,2	1 408,4
12	737,2	854,8	959,7	1 193,5	1 548,6
14	797	922,3	1 074	1 307,9	1 710,6
16	857,2	1 033,3	1 170,2	1 460,9	1 876,2
20	1 013,3	1 185,4	1 387,3	1 699,1	2 405,6
24	1 150,6	1 393,9	1 590,6	2 153,3	2 818

Электрические параметры СКАБ 250Кнг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

ТУ 16.К99-061-2013
