Кабель СКАБ 660Кнг(А)-HF-ХЛл ф

СКАБ 660Кнг(А)-HF-ХЛ NxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Рабочая функция кабеля СКАБ 660Кнг(А)-HF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ 660Кнг(А)-HF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

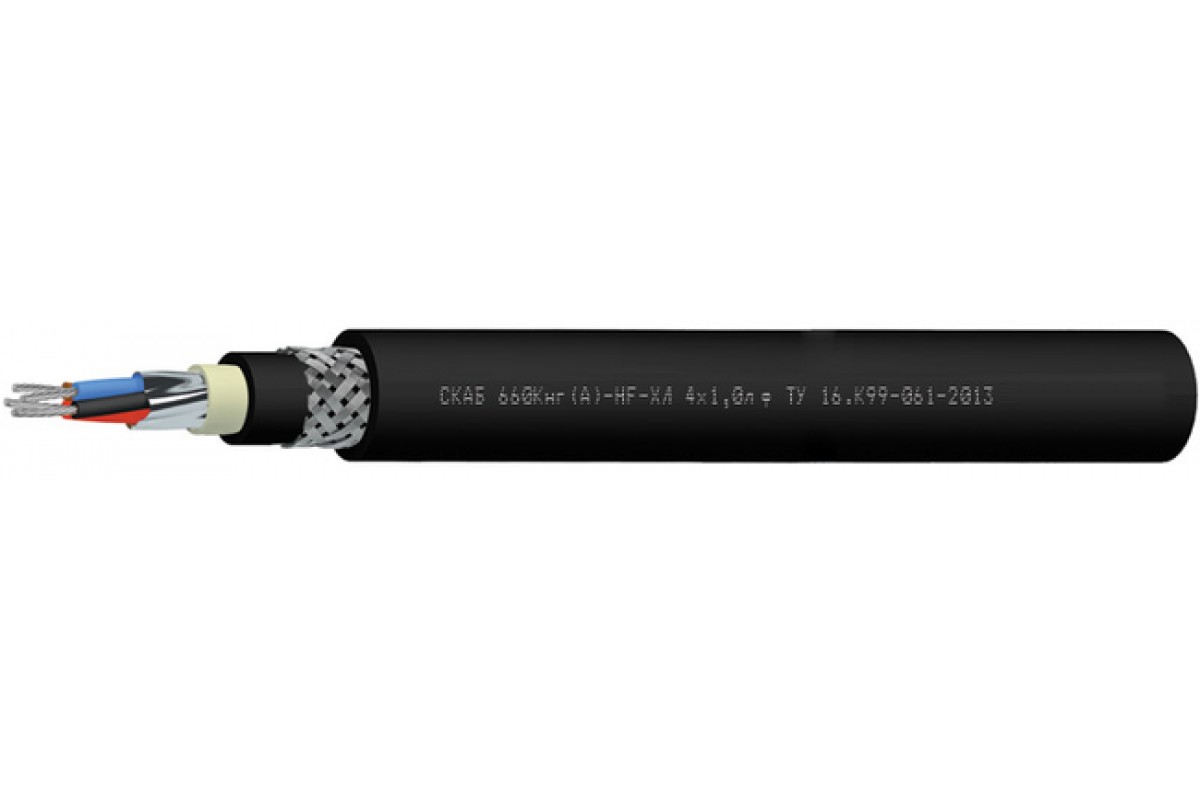

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл ф:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Продолжительность гарантии Кабель СКАБ 660Кнг(А)-HF-ХЛл ф:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	16,4	16,9	17,3	18,1	19,1
5	17,1	17,6	18,1	18,9	20,1
6	17,8	18,4	18,9	19,8	21,1
7	17,8	18,4	18,9	19,8	21,1
8	18,4	19,1	19,7	20,7	22,1
10	20,1	20,9	21,6	22,8	25,4
12	20,4	21,3	22	23,3	25,9
14	21	21,9	22,7	24,9	26,8
19	22,4	23,9	25,2	26,7	28,8
24	25,6	26,8	27,9	30,2	32,7
27	25,9	27,2	28,3	30,6	33,2
30	26,5	27,8	29	31,4	34,1
37	27,9	29,3	31,1	33,2	36,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	338,4	364	388,3	434,5	501,3
5	367,3	400	429,6	479,3	559,6
6	396,4	433,2	467,2	526,5	622,1
7	408,2	446,2	483,1	548,3	653,8
8	436,1	479,1	519,7	596,7	713,7
10	502,5	556,5	607,5	697,3	893,3
12	530,8	593,3	650,4	753,8	969,9
14	568,1	634,7	700,8	869,2	1 059,8
19	655,1	742,2	874,6	1 028,9	1 280
24	819,3	931,2	1 034,9	1 260,2	1 573
27	858	982,7	1 096,9	1 338	1 684,2
30	906,8	1 039,1	1 163,8	1 427,9	1 806,3
37	1 017,2	1 172,8	1 352,8	1 635,9	2 163,4

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	143,6	156,2	168,7	175,5	185,2	213,0	225,5	241,0	278,1	376,1	393,4	414,3	463,3
0,75	150,8	164,0	177,1	184,3	194,5	223,7	236,8	253,0	292,0	394,9	413,1	435,0	486,5
1,0	157,6	171,8	186,0	193,9	204,9	236,4	250,7	268,3	359,2	420,1	440,0	463,9	550,9
1,5	168,9	184,8	200,8	209,8	222,2	257,6	273,8	341,8	393,5	492,3	515,3	543,3	612,1
2,5	185,8	204,4	223,0	233,6	248,2	338,7	358,9	384,3	445,1	561,6	588,9	621,8	698,9

ТУ 16.К99-061-2013
