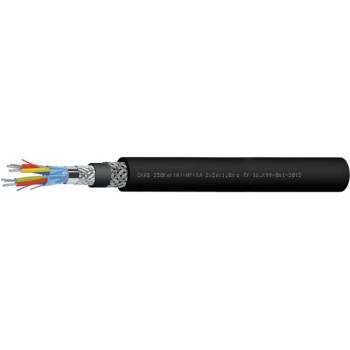

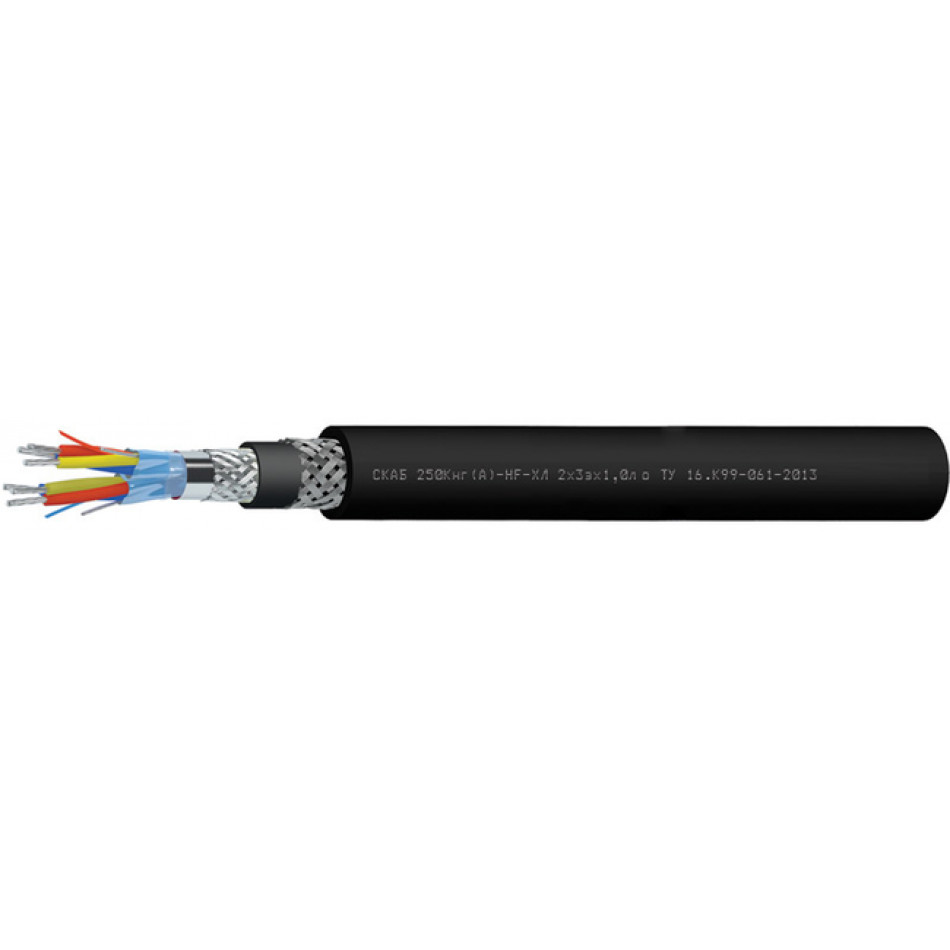

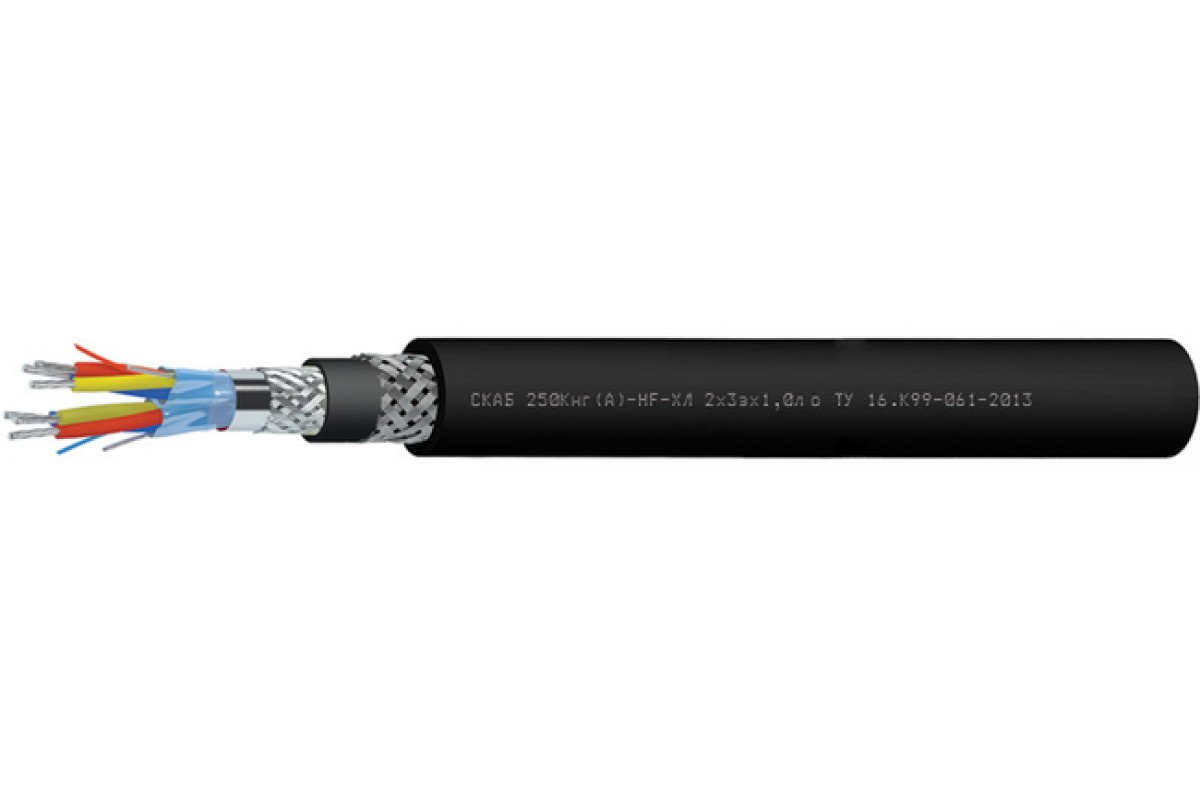

СКАБ 250Кнг(А)-HF-ХЛ о

СКАБ 250Кнг(А)-HF-ХЛ Nx3эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Техническая характеристика кабеля СКАБ 250Кнг(А)-HF-ХЛ о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 250Кнг(А)-HF-ХЛ о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛ о:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения функциональности Кабель СКАБ 250Кнг(А)-HF-ХЛ о:

кабелей СКАБ 250Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	19,8	20,7	21,5	22,8	25,5
3	19,9	20,8	21,7	23,1	25,9
4	21,1	22,1	23,1	25,5	27,7
5	22,4	23,6	25,5	27,3	30,4
6	24,2	26	27,1	29,1	32,5
7	24,2	26	27,1	29,1	32,5
8	26	27,5	28,8	31,6	34,6
10	29,2	31,7	33,2	36,2	39,8
12	30,3	32,4	34,1	37,1	41,4
14	31,5	33,7	35,8	38,7	44,1
16	33,1	35,6	37,4	40,4	46,5
20	36,2	38,6	41,1	45,8	50,9
24	39,4	43,5	46,2	50,3	56,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	428,3	470,5	509,2	575,7	730,6
3	461,8	514,5	562,9	649,8	837,5
4	524	587,6	646,4	802,3	980
5	585,6	665,3	784,7	917,8	1 184,9
6	677,1	793	874,1	1 030,5	1 336,4
7	706,8	831,5	921,4	1 094,8	1 429,4
8	796,3	911,7	1 014	1 264,7	1 584,5
10	945,7	1 141,9	1 271,3	1 555,9	1 953,4
12	1 051,2	1 239,7	1 388,2	1 708	2 209,3
14	1 145,8	1 353,8	1 559,7	1 888,8	2 611,5
16	1 266,2	1 513	1 705,3	2 069,7	2 907,1
20	1 501,9	1 754,1	2 033,5	2 684,3	3 482,7
24	1 719,3	2 211,5	2 544,6	3 142,1	4 147,2

Электрические параметры СКАБ 250Кнг(А)-HF-ХЛ о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	153,0	162,5	181,0	201,6	222,3	234,4	307,7	360,7	384,4	486,7	521,0	594,1	671,7
0,75	160,6	170,6	190,0	211,7	233,4	246,1	323,1	378,7	403,6	511,0	547,0	623,8	705,3
1,0	170,2	181,3	202,6	226,3	309,2	324,4	345,7	406,4	511,2	552,0	591,4	671,7	760,8
1,5	186,3	199,1	223,5	310,3	341,5	359,0	383,4	537,9	571,6	614,3	659,4	751,4	982,9
2,5	247,1	263,0	344,0	383,1	422,3	444,0	474,4	636,9	677,9	729,7	792,8	909,0	1134,5

ТУ 16.К99-061-2013
