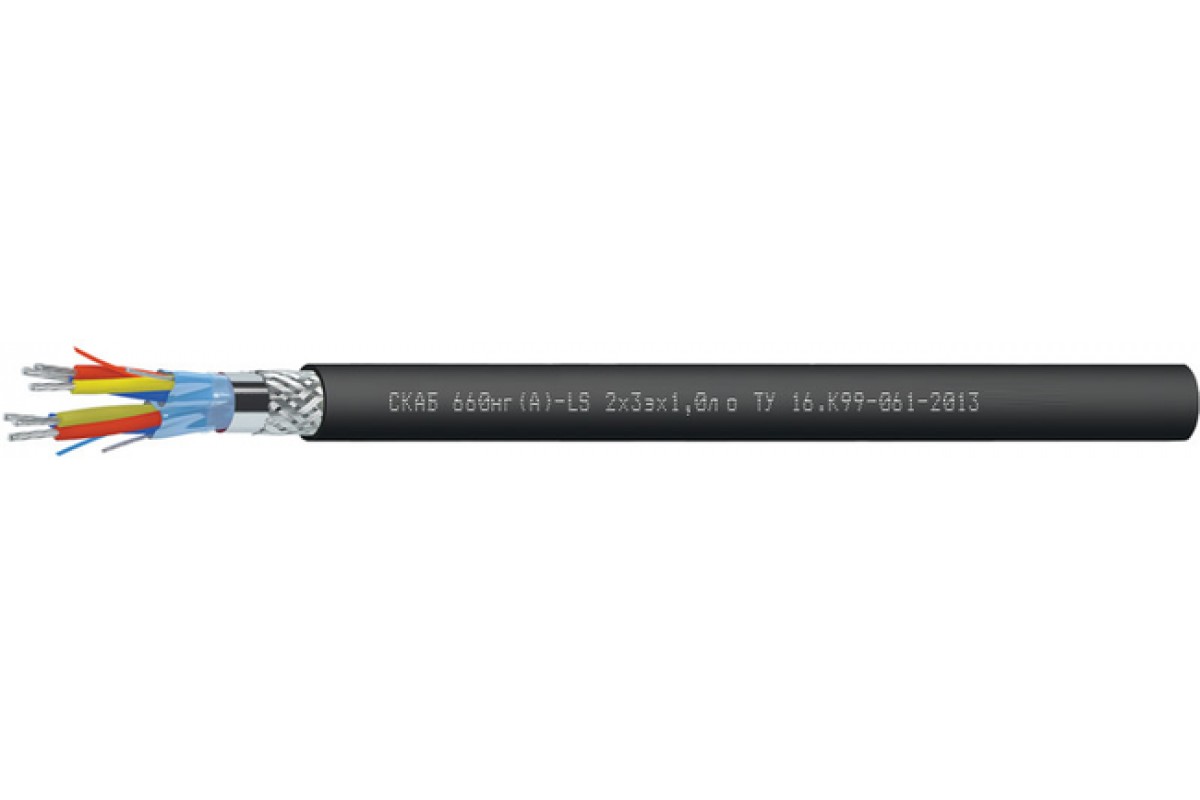

Кабель СКАБ 660нг(А)-LS о

СКАБ 660нг(А)-LS Nx3эxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Рабочая задача кабеля СКАБ 660нг(А)-LS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Допустимо использовать Кабель СКАБ 660нг(А)-LS о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LS о:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Период гарантии Кабель СКАБ 660нг(А)-LS о:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	16,6	17,5	18,2	20	21,8
3	16,8	17,7	18,6	20,5	22,4
4	18,2	19,8	20,7	22,3	25,2
5	20,2	21,5	22,5	24,7	27,4
6	21,9	23,2	24,9	27	29,7
7	21,9	23,2	24,9	27	29,7
8	23,5	25,7	27	29,1	32,1
10	28	29,8	31,3	33,9	38
12	28,8	30,7	32,3	35,4	39,2
14	30,2	32,2	33,9	37,2	41,5
16	31,8	33,9	36,2	39,2	43,7
20	35,5	37,9	39,9	43,6	48,9
24	39,3	42,2	44,6	48,9	54,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	233,8	188,1	290,6	361,9	445,1
3	274,7	190,7	351,8	442,6	557,6
4	327,9	234,2	446,9	540,3	733,6
5	402	252,1	526,6	662,9	869
6	460,2	270,5	630,5	787,2	1 007,2
7	496,8	270,5	685,9	860,5	1 110,6
8	554	295,6	787,8	1 117,9	1 249,2
10	727,2	374,8	964,4	1 360,2	1 576,1
12	810,7	384,9	1 087,6	1 380,7	1 799,9
14	904,9	402,5	1 224	1 556,9	2 080,4
16	1 002,2	422,2	1 398,5	1 732,6	2 323,7
20	1 231,7	477,8	1 678,5	2 363,1	2 866,4
24	1 440,1	578,8	2 011,8	2 558,5	3 375,9

Электрические параметры СКАБ 660нг(А)-LS о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
