CК-РЭКГнг(А)-ОБГ Nx2xS

Код товара: 2486

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

CК-РЭКГнг(А)-ОБГ Nx2xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Эксплуатационная характеристика кабеля CК-РЭКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Можно задействовать Кабель CК-РЭКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается использовать Кабель CК-РЭКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается применять Кабель CК-РЭКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно применять Кабель CК-РЭКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

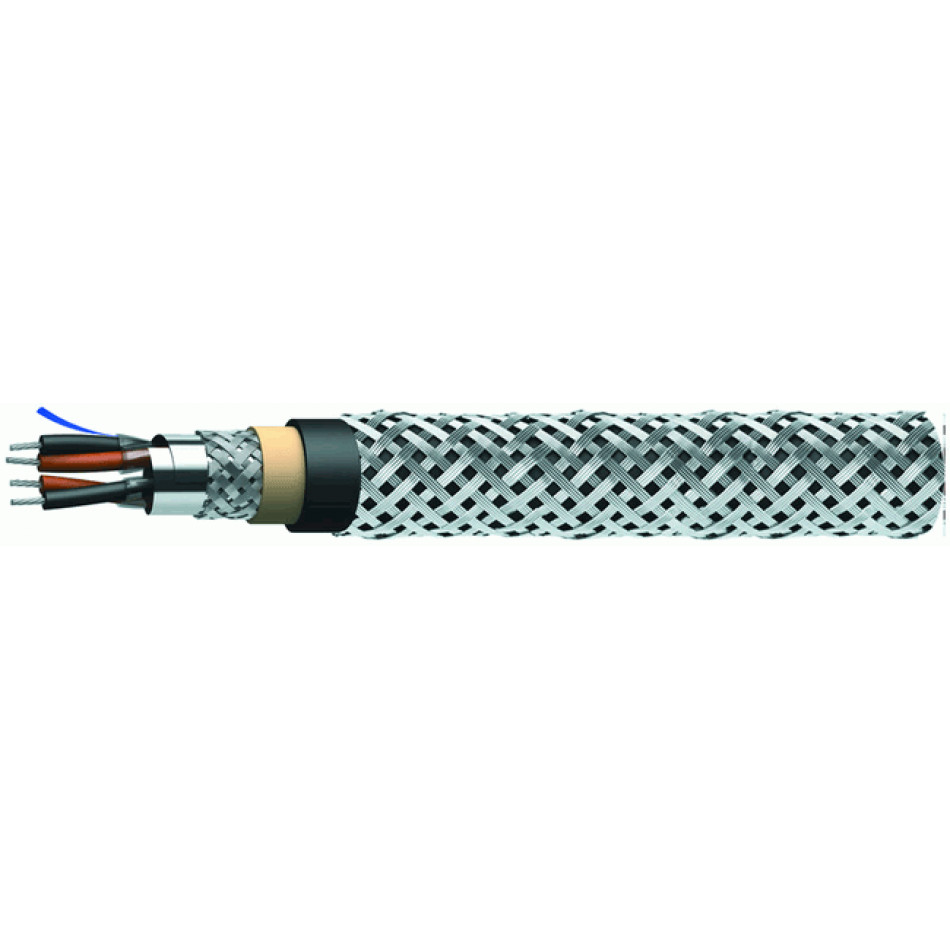

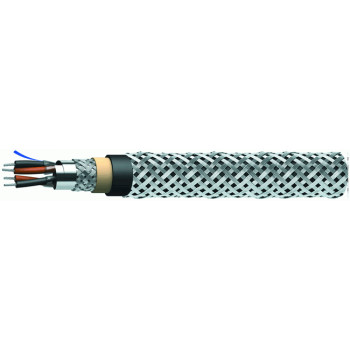

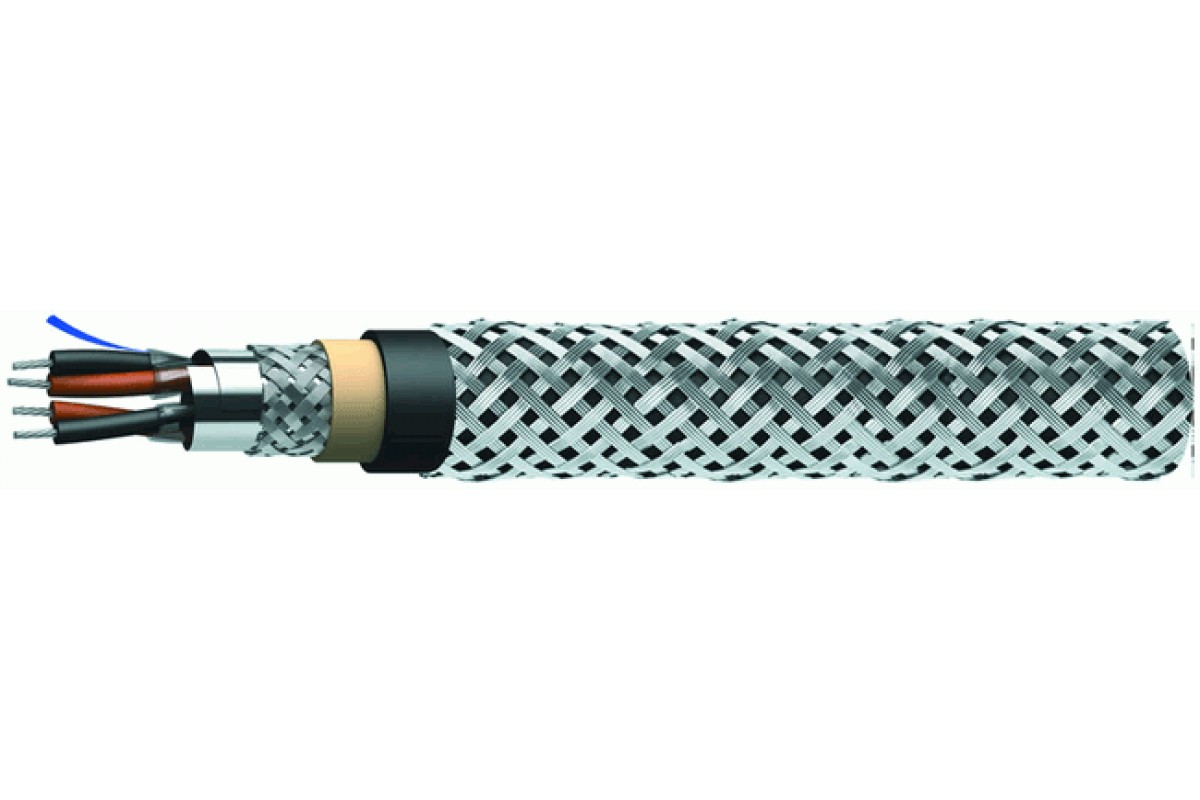

Конструкция Кабель CК-РЭКГнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок службы Кабель CК-РЭКГнг(А)-ОБГ:

кабелей СК-РЭКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей CК-РЭКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	12,7	13,1	13,4	13,7	14,2
2	18,6	19,3	20	21	22
3	19,4	20,5	21,3	22	23
4	21,2	22	22,8	23,5	24,7
5	22,7	23,6	24,5	25,4	27,1
7	24,3	25,3	26,7	27,6	29,1
10	30	31,3	33,1	34,3	36,3
12	30,8	32,1	34	35,2	37,3
14	32,5	34	35,5	37,1	39,7
16	33,8	35,6	37,2	38,7	41,5
19	35,7	37,9	39,7	41,2	44,1
24	44,2	46,2	49,3	51,2	54,5
30	45	47	49,3	51,2	54,5
32	45,9	47,9	50,3	52,3	55,6
37	48,1	50,3	52,8	54,9	58,4
48	54,2	56,8	59,7	62,3	66,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	215,7	225	236,4	246,6	269,8
2	374,7	394,8	424,2	477,2	522,8
3	408,1	458,4	501,8	536,1	589,5
4	487,6	525,5	566,1	605,4	691,9
5	540,7	582,6	656,5	701,1	809,5
7	637,5	688,6	778,7	837,8	954,9
10	836,3	928,7	1 062,2	1 147,4	1 304,1
12	911,7	1 004,5	1 144	1 242,1	1 423
14	1 021,5	1 118,7	1 240,5	1 388,7	1 652,2
16	1 089,3	1 227,6	1 371,4	1 528,5	1 814,4
19	1 191,1	1 391	1 567,8	1 738,1	2 057,7
24	1 529,3	1 734,2	1 938,6	2 242,2	2 597,1
30	1 748,2	1 942,9	2 305,9	2 536,8	2 965,4
32	1 839,1	2 051,4	2 396,6	2 640,8	3 094,5
37	2 066,5	2 322,6	2 623,5	2 900,9	3 417,1
48	2 479,1	2 780,3	3 161,8	3 592,2	4 253,6

Электрические параметры CК-РЭКГнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
