Кабель СКАБ 660КГнг(А)-LSл ф

Name: СКАБ 660КГнг(А)-LSл ф
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1655

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660КГнг(А)-LS NxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Оперативное назначение кабеля СКАБ 660КГнг(А)-LSл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660КГнг(А)-LSл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

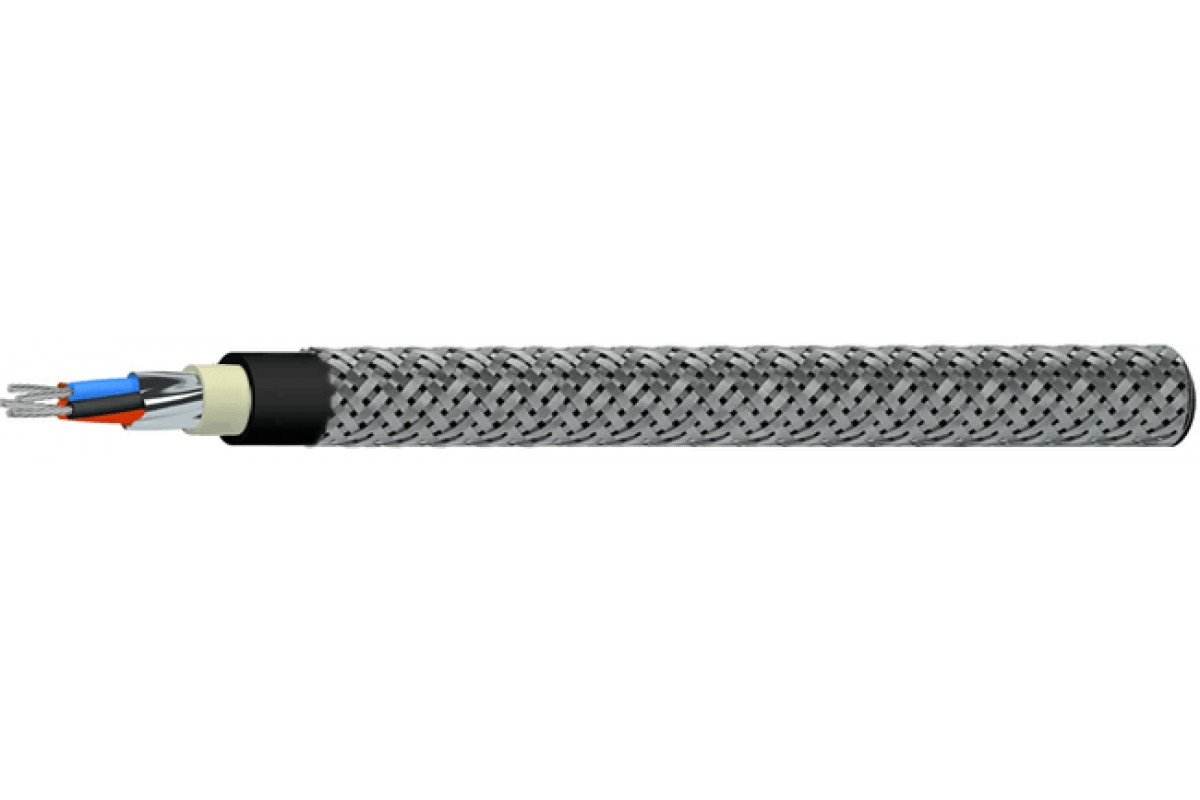

Конструкция Кабель СКАБ 660КГнг(А)-LSл ф:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 660КГнг(А)-LSл ф:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	12,8	13,3	13,7	14,5	15,5
5	13,5	14	14,5	15,3	16,5
6	14,2	14,8	15,3	16,2	17,5
7	14,2	14,8	15,3	16,2	17,5
8	14,8	15,5	16,1	17,1	18,5
10	16,5	17,3	18	19,2	21,4
12	16,8	17,7	18,4	19,7	21,9
14	17,4	18,3	19,1	20,9	22,8
19	18,8	20,3	21,2	22,7	24,8
24	21,6	22,8	23,9	26,2	28,7
27	21,9	23,2	24,3	26,6	29,2
30	22,5	23,8	25	27,4	30,1
37	23,9	25,3	27,1	29,2	32,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	219,3	240,7	261,3	301,5	359,8
5	242,7	270,6	296,2	339,2	410
6	266,1	297,6	327,1	379	464,1
7	278	310,8	343,2	401	496
8	300,2	337,4	373,2	442	547,5
10	353,2	400,2	445,3	525,2	680,6
12	378,9	434,1	485,1	578,3	752,9
14	411,3	470,3	529,9	661,3	834,9
19	487,6	566,1	664,7	805,4	1 037,3
24	606,1	706,6	800,5	1 006,9	1 297,1
27	642,1	755,1	859,3	1 081,1	1 404,2
30	685,7	805,8	920,2	1 164,4	1 518,7
37	784,2	926,7	1 092,9	1 357,3	1 788

Электрические параметры СКАБ 660КГнг(А)-LSл ф

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0
