Кабель СКАБ 660Кнг(А)-HF-ХЛл фов

СКАБ 660Кнг(А)-HF-ХЛ NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Эксплуатационная цель кабеля СКАБ 660Кнг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

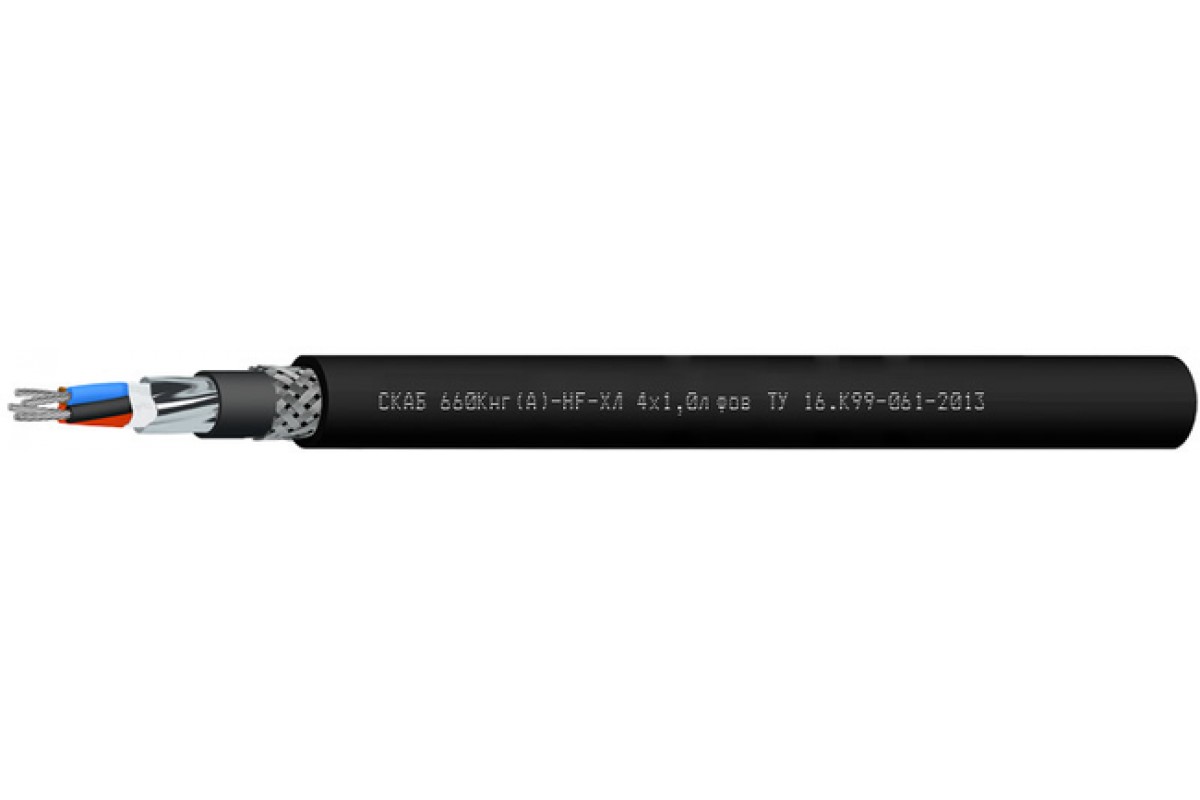

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Период гарантии Кабель СКАБ 660Кнг(А)-HF-ХЛл фов:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	15	15,5	15,9	16,7	17,7
5	15,7	16,2	16,7	17,5	18,7
6	16,4	17	17,5	18,4	19,7
7	16,4	17	17,5	18,4	19,7
8	17	17,7	18,3	19,3	20,7
10	18,7	19,5	20,2	21,4	23,1
12	19	19,9	20,6	21,9	23,6
14	19,6	20,5	21,3	22,6	25,4
19	21	22	22,9	25,3	27,4
24	23,3	25,4	26,5	28,3	31,3
27	23,6	25,8	26,9	28,7	31,8
30	25,1	26,4	27,6	29,5	32,7
37	26,5	27,9	29,2	31,8	34,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	275,5	300,5	321,8	361,8	424,9
5	301,7	330	357,2	404,5	480,9
6	327	360,4	391,3	447,6	536
7	336,9	373,4	407,3	469,4	567,6
8	363,1	404,7	442,8	512,1	621,4
10	421,9	472,3	518,5	603,3	742,1
12	449,3	505,6	561,1	660,1	815,4
14	481,9	548,7	607,2	720,3	952,3
19	564,5	647,7	725,8	920,5	1 160,6
24	667	818,7	919	1 105,8	1 435,3
27	706	867	977,6	1 181,3	1 545,5
30	797,6	923,3	1 043,5	1 267,3	1 661,1
37	901,4	1 051,3	1 194	1 497,3	1 967,7

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	143,6	156,2	168,7	175,5	185,2	213,0	225,5	241,0	278,1	376,1	393,4	414,3	463,3
0,75	150,8	164,0	177,1	184,3	194,5	223,7	236,8	253,0	292,0	394,9	413,1	435,0	486,5
1,0	157,6	171,8	186,0	193,9	204,9	236,4	250,7	268,3	359,2	420,1	440,0	463,9	550,9
1,5	168,9	184,8	200,8	209,8	222,2	257,6	273,8	341,8	393,5	492,3	515,3	543,3	612,1
2,5	185,8	204,4	223,0	233,6	248,2	338,7	358,9	384,3	445,1	561,6	588,9	621,8	698,9

ТУ 16.К99-061-2013
