Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ, бронированный - СК-РЭГУКГнг(А)-ОБГ

Область применения кабеля СК-РЭГУКГнг(А)-ОБГ (с общим экраном)

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешено задействовать Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается применять Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается задействовать Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

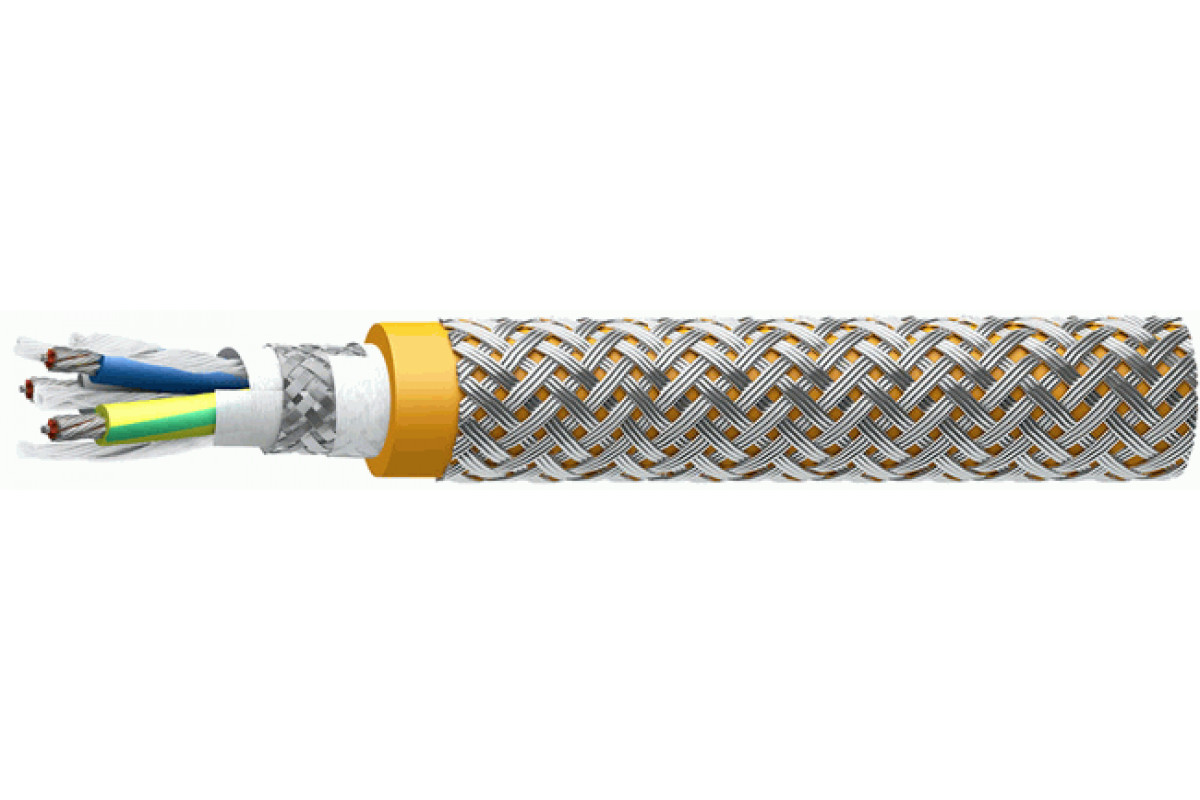

Конструкция Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

Количество жил	Сечение жил, мм2
1	4; 6; 10; 16
2; 3; 4; 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Общий экран: в виде оплетки из медной луженой проволоки
Обмотка по экрану: водоблокирующая лента
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок работы Кабель СК-РЭГУКГнг(А)-ОБГ (с общим экраном):

кабелей СК-РЭГУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭГУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					12,2	13,1	15,2	16,7
2	13,8	14,3	16	17,6	18,9	20,9	25,3	28,3
3	14,4	14,8	16,8	18,4	19,9	22	26,8	29,9
4	15,4	15,9	18,5	19,8	21,9	24,2	29,6	33,1
5	16,6	17,1	20	21,5	23,7	26,3	32,2	36,2
7	18,2	18,9	21,5	23,1
10	22,1	23	26,8	29
12	22,8	23,7	27,6	29,8
14	23,7	25	29,2	31,6
16	25,2	26,2	30,7	33,2
19	26,3	27,5	32,2	34,8
24	31,2	32,5	38,9	42,1
27	31,7	33,1	39,6	42,9
30	32,8	34,3	40,9	44,3
32	34,2	35,7	42,7	46,9
33	34,2	35,7	42,7	46,9
37	35,3	36,9	44,2	48,6
48	40,8	42,7	50,7	55,8
52	41,9	43,8	52,8	57,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					224,4	257,8	365,2	460,9
2	208,5	219,8	275,4	317,1	417,2	485,2	713,6	933,6
3	233,7	268,8	325,2	405	509,3	590,4	898,3	1 201,2
4	280,8	301,4	402,2	475,5	640,8	767,7	1 213	1 571,7
5	322,6	348	472,1	561,3	765,4	896,3	1 389,7	1 883,1
7	393,1	448,3	567,9	711,5
10	518,8	590	770	965,3
12	622,2	715,9	925,8	1 143,2
14	708,5	778	1 039,9	1 264,3
16	762,7	841,6	1 132,6	1 387,5
19	838,9	931,5	1 264,7	1 564,3
24	1 094,5	1 212,9	1 724,4	2 114,4
27	1 166,1	1 297,9	1 851,6	2 285,7
30	1 242,7	1 388,2	1 987,1	2 466,4
32	1 299,2	1 197,2	2 086,4	2 693,4
33	1 320,8	1 480,1	2 125	2 746,2
37	1 463,8	1 667,7	2 302,5	3 037
48	1 863	2 096,7	2 972,2	3 817,4
52	1 965	2 216,9	3 227,6	4 058

Электрические параметры СК-РЭГУКГнг(А)-ОБГ (с общим экраном)

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
