СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Код товара: 2047

Доступность: На складе

Описание

СКАБ 660КГУнг(С)-FRHF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Оперативная функция кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

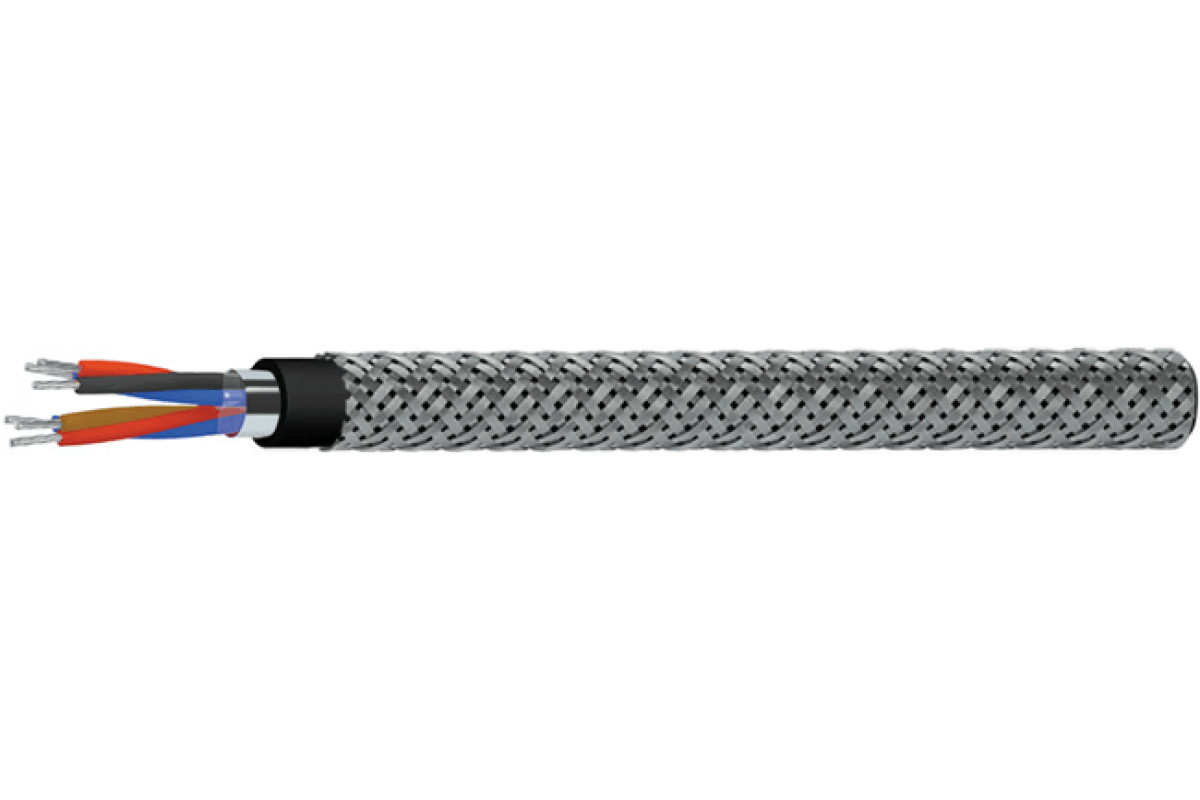

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка:троечная
Общий экран: из алюмолавсановой ленты
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период функционирования Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	11,5	11,9	12,3	13	13,9
2	17,7	19,1	19,4	21,2	23
3	18,7	20,1	21	22,3	24,3
4	20,8	21,9	22,8	24,4	27
5	22,6	23,8	24,8	27,1	29,5
6	24,5	26,3	27,5	29,4	32,1
7	24,5	26,3	27,5	29,4	32,1
8	26,8	28,3	29,6	31,7	34,7
10	31,2	33	34,5	38,5	42,1
12	32,1	34	35,6	39,7	43,4
14	33,7	35,7	38,8	41,7	45,7
16	35,6	39,1	40,9	43,9	48,7
20	40,7	43,1	45,1	49,1	53,8
24	45,1	48,3	50,6	54,5	60,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	154,8	171,2	185,3	211,4	254,2
2	274,4	324,5	334,5	407	492,1
3	324,1	385,2	425,6	499,4	618,9
4	404	457,3	508,9	604,3	783,8
5	465,6	531,9	594,1	736,2	922,4
6	530,4	633,1	706,6	847,6	1 070,1
7	568,7	681,3	764,3	923,6	1 176,8
8	657	759,6	852,5	1 033,1	1 324,7
10	798,6	925,7	1 042,5	1 440,3	1 810,2
12	890	1 033,5	1 174,2	1 608,4	2 050
14	987	1 153,4	1 487,5	1 800,8	2 314,2
16	1 091	1 457,9	1 641,9	1 993,1	2 614,5
20	1 477,5	1 727,1	1 957,6	2 433,5	3 142,1
24	1 714,3	2 056	2 334,8	2 842,4	3 751,3

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
