СКАБ 660Кнг(А)-LSл

Производитель: НПП Спецкабель
Код товара: 1083
Доступность: На складе
СКАБ 660Кнг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Технологическое применение кабеля СКАБ 660Кнг(А)-LSл

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается использовать Кабель СКАБ 660Кнг(А)-LSл:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

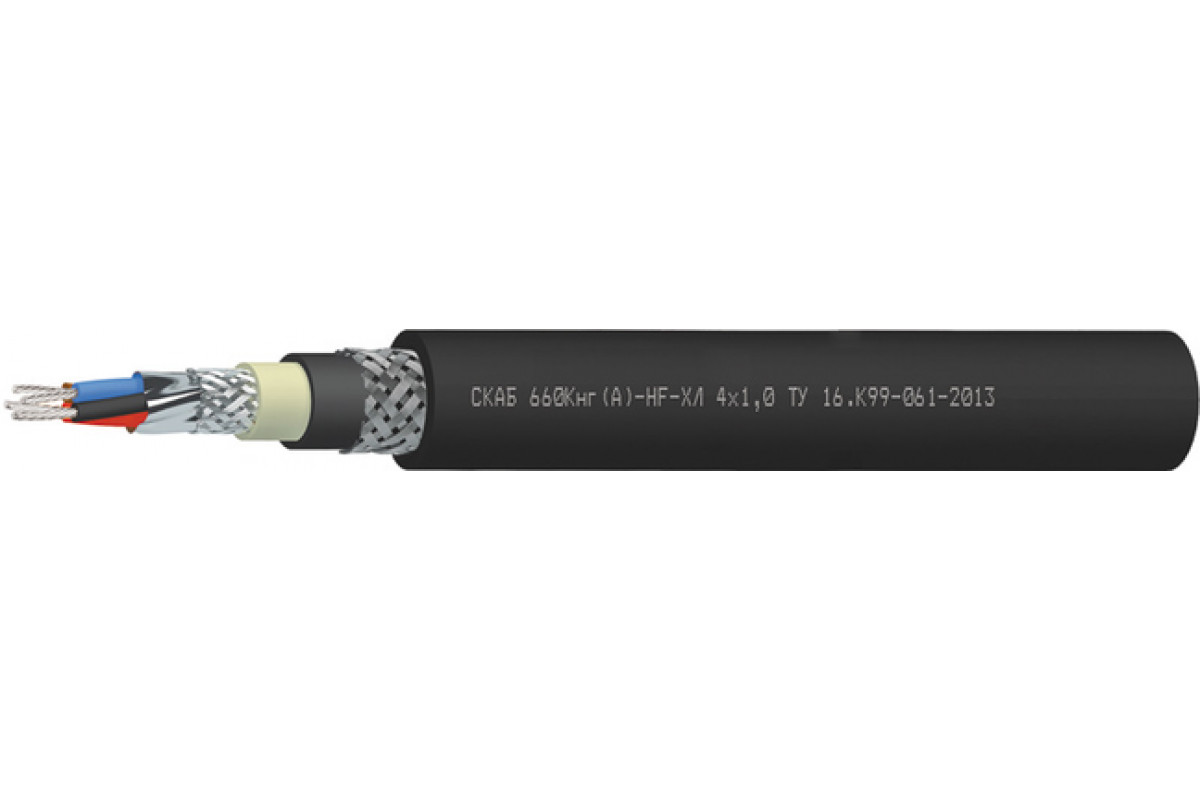

    Конструкция Кабель СКАБ 660Кнг(А)-LSл:


    Количество жил: 4-37
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: пучковая
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период Кабель СКАБ 660Кнг(А)-LSл:

    кабелей СКАБ 660Кнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    41616,516,517,518,5
    516,51717,518,519,5
    61717,518,51920,5
    71717,518,51920,5
    81818,5192022
    1019,520212224,8
    122020,521,522,925,8
    1420,521,52224,326,3
    1921,522,924,325,828,5
    2424,825,827,32932
    2725,326,327,829,533
    3025,827,328,530,534
    3727,328,5303236,4

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    4381,8410,6434,9484554,2
    5413447,9478,9531,1618,4
    6445,7485,1520,1582,1682
    7455,7498,6536,3604,1711
    8485,5533,7577654,3777,4
    10560617,4670,2766,4970
    12589,2655714,2875,11 052,8
    14630,6703,5769,2945,51 145,4
    19722,2861,7953,31 1161 373,3
    24899,41 016,11 125,21 358,91 708
    27941,91 069,41 186,31 439,51 822,6
    30992,61 129,71 2911 557,82 021,7
    371 108,51 302,91 460,71 7742 320,6

    Электрические параметры СКАБ 660Кнг(А)-LSл

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    24,8

    18,2

    12,2

    7,56

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    100

    100

    100

    100

    Рабочее переменное (постоянное) напряжение, не более, В

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м
    Ном. сеч. жил,
    мм2     		Число жил
    456781012141924273037
    0,5194,1208,8223,9228,2243,2276,9238,7308,6351425,6443,9466,3518
    0,75204,4220,6237,1242258,5295,7311,1330,9394,5459,7480505572,9
    1213,1230,6248,5253,7271,6311,8328,6350,1418,3488,8511,1548,3611,6
    1,5227,6247,3267,5273,5293,6338,6374398,8457,9547,8573,3604,4680
    2,5247,9270,7293,9301324,2393,4416,1444,8513,6620,5650,4686,7770,3

    ТУ 16.К99-061-2013
