СКАБ-СЭф 660БУ-АХЛ Z

Код товара: 2309

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭф 660БУ-АХЛ

Функциональная характеристика кабеля СКАБ-СЭф 660БУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ-СЭф 660БУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешается задействовать Кабель СКАБ-СЭф 660БУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

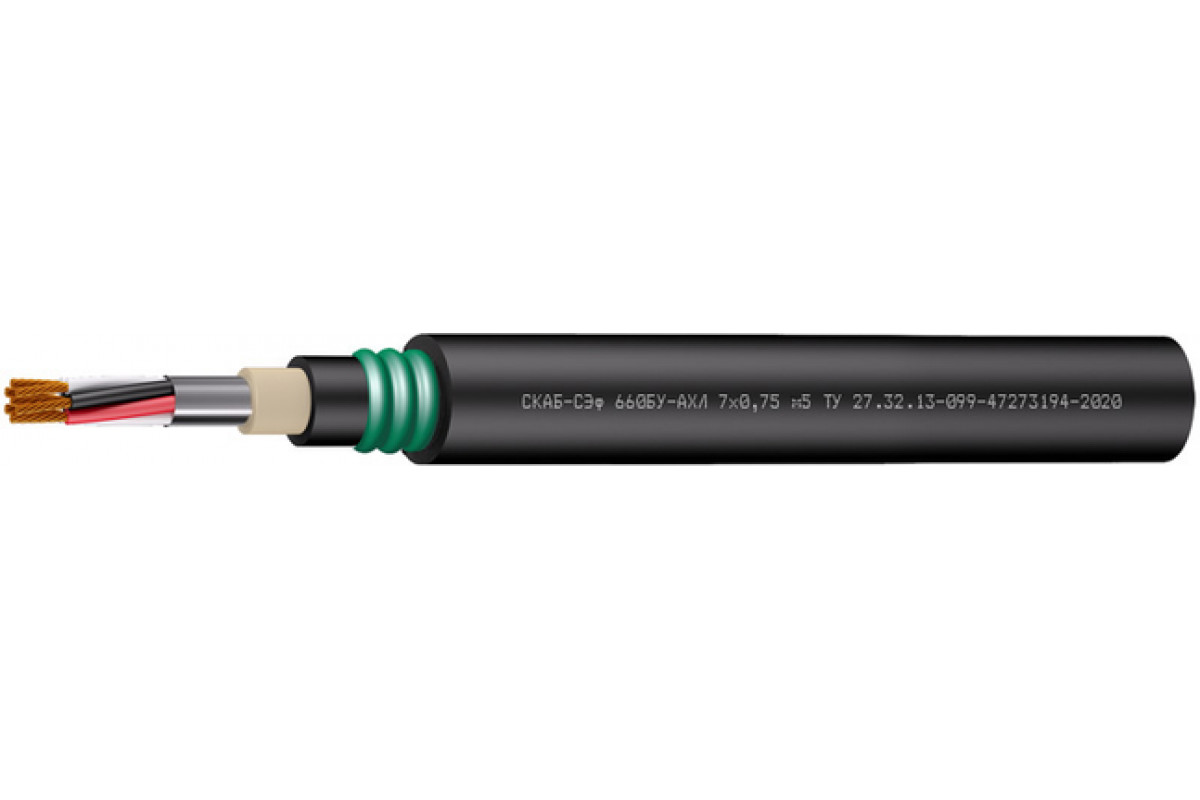

Конструкция Кабель СКАБ-СЭф 660БУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: наложенная продольно стальная лента с полимерным покрытием
Защитный шланг: аналогично оболочке

Срок службы по гарантии Кабель СКАБ-СЭф 660БУ-АХЛ Z:

кабелей СКАБ-СЭф 660БУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭф 660БУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	8,4	8,7	9	9,1	9,5	10,1	22,9	11,7
2	9,8	10,4	11	11,2	12	13,2	11	16,4
3	10	10,7	11,3	11,5	12,4	13,7	15	17,1
4	10,4	11,1	11,8	12,1	13	14,5	15,6	18,7
5	10,8	11,6	12,4	12,7	13,8	15,4	16,6	20,1
6	11,2	12,1	13	13,3	14,5	16,3	17,8	21,5
7	11,2	12,1	13	13,3	14,5	16,3	19,4	21,5
8	11,6	12,6	13,6	13,9	15,2	17,2	19,4	22,9
10	12,6	13,8	15	15,4	17	19,8	20,6
12	12,8	14,1	15,3	15,7	17,4	20,3	23,8
14	13,2	14,5	15,8	16,3	18,4	21,1
19	14	15,5	17	17,5	19,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	113,4	120,6	127,8	131,8	142,6	162,9	980,6	223,1
2	137,8	152,2	166,5	174,6	196,1	247,5	192,2	381,6
3	145,9	164,8	182,2	193	221,2	286,1	310,2	461,5
4	156,7	178,8	200,6	215,4	259,9	328,8	376,7	574,9
5	167,5	194,2	220,3	248,7	290,4	376,9	439,3	672,4
6	178,3	209,5	250,9	271,2	319,6	430,4	513,9	778
7	183,7	218,1	262,6	285,6	339,3	462,3	596,9	848,5
8	194,6	244,3	282,3	308	372,5	506,3	645,9	939,2
10	229,7	277,7	328,6	361,1	445,7	634,2	719
12	243,3	298,9	356	403,3	500	705,1	894,2
14	259,5	321,5	395,5	440,1	564,5	795,3
19	297,4	391,4	469,9	537,6	691,4

Электрические параметры СКАБ-СЭф 660БУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
