СКАБ-СЭо 660КсУ-АХЛ Z

Код товара: 2312

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭо 660КсУ-АХЛ

Прикладное назначение кабеля СКАБ-СЭо 660КсУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ-СЭо 660КсУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешено задействовать Кабель СКАБ-СЭо 660КсУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

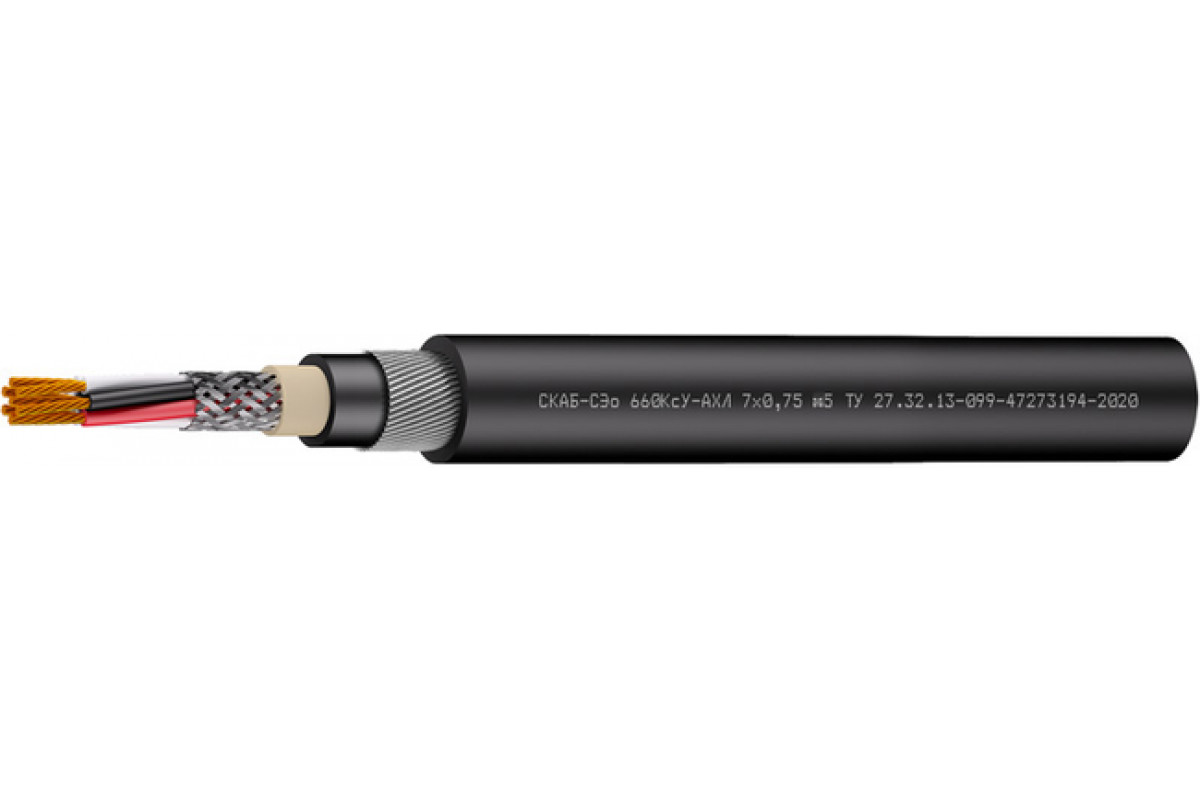

Конструкция Кабель СКАБ-СЭо 660КсУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: в виде спирального повива из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный период эксплуатации Кабель СКАБ-СЭо 660КсУ-АХЛ Z:

кабелей СКАБ-СЭо 660КсУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660КсУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	11,5	11,8	12,1	12,2	12,6	13,2	14,1	14,8
2	12,9	13,5	14,1	14,3	15,1	16,3	18,5	19,9
3	13,1	13,8	14,4	14,6	15,5	16,8	19,1	20,6
4	13,5	14,2	14,9	15,2	16,1	17,6	20,1	21,8
5	13,9	14,7	15,5	15,8	16,9	18,9	21,3	24
6	14,3	15,2	16,1	16,4	17,6	19,8	22,5	25,6
7	14,3	15,2	16,1	16,4	17,6	19,8	22,5	25,6
8	14,7	15,7	16,7	17	18,7	20,7	24,5	27
10	15,7	16,9	18,5	18,9	20,5	23,7	27,5	30,7
12	15,9	17,2	18,8	19,2	20,9	24,2	28,1
14	16,3	17,6	19,3	19,8	21,5	25	29,5
19	17,1	19	20,5	21	23,8	27

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	265,1	274,1	292	296,8	319	363,3	416,7	461,1
2	327,2	354,6	391	400,6	445,1	520,7	644,2	743,6
3	336,7	378,3	408,6	429,7	481,9	571,8	714,9	846,9
4	359,1	404	439,3	465,2	522,8	637,7	802,7	960,8
5	381,7	431,5	481,1	509,6	576,5	722,9	904	1 147,1
6	404,3	459,3	513,8	545	628,5	791,8	1 005,3	1 287,4
7	409,7	467,9	525,5	559,3	648,2	823,6	1 054,2	1 357,9
8	431,9	495,5	567,1	594,9	708,1	892,4	1 207,2	1 488,3
10	480,9	563,8	662,7	707,1	821,3	1 097,5	1 444	1 821,7
12	504,7	596,1	701,4	742,1	878,1	1 181,8	1 564,8
14	532,7	630,4	744,1	801,5	948,2	1 282	1 745,5
19	593,8	728,9	845,5	925,4	1 155,4	1 529,7

Электрические параметры СКАБ-СЭо 660КсУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
