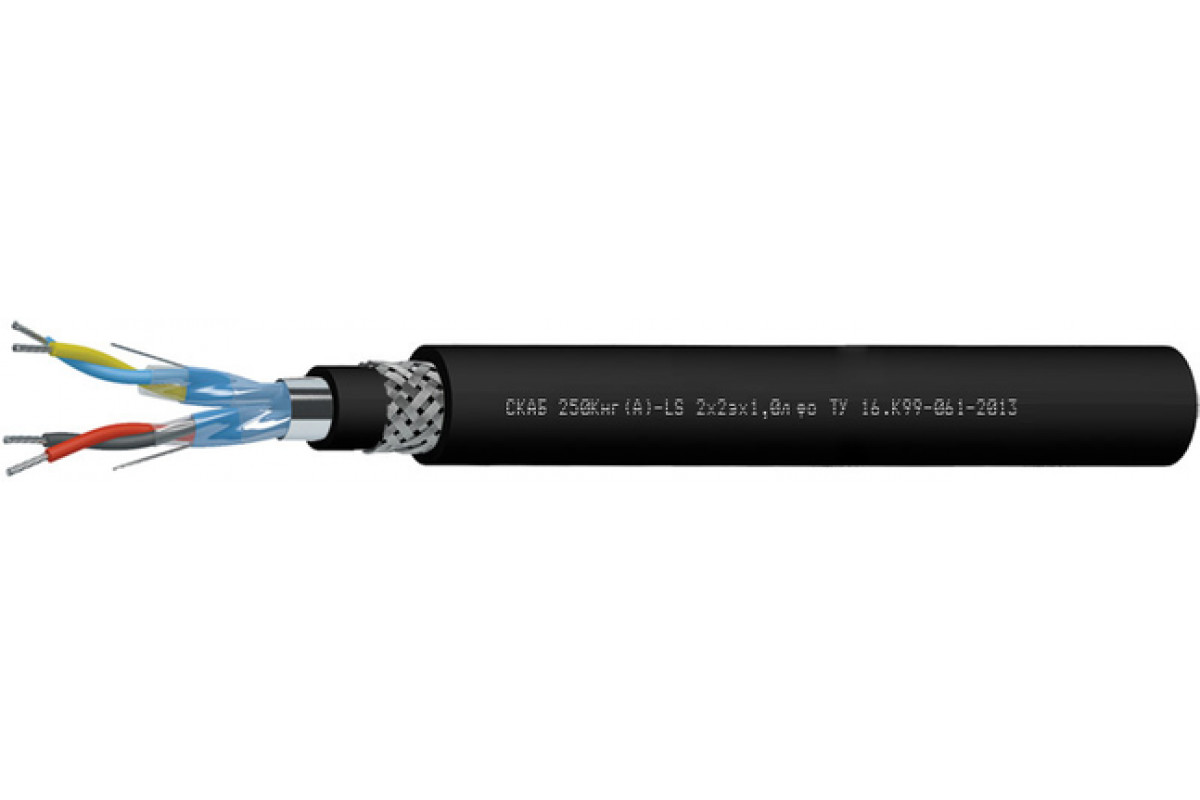

СКАБ 250Кнг(А)-LS фо

Код товара: 1935

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Рабочее свойство кабеля СКАБ 250Кнг(А)-LS фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается задействовать Кабель СКАБ 250Кнг(А)-LS фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-LS фо:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период Кабель СКАБ 250Кнг(А)-LS фо:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	17,4	18,2	18,9	20,1	21,8
3	18	18,9	19,7	21	22,8
4	19,1	20,1	21	22,4	25,3
5	20,3	21,5	22,4	25	27,2
6	21,6	22,9	24,8	26,6	29,2
7	21,6	22,9	24,8	26,6	29,2
8	22,9	25,2	26,3	28,3	31,6
10	26,8	28,4	30,4	32,8	36,5
12	27,4	29,1	31,1	33,6	37,5
14	28,5	30,8	32,4	35,5	39,2
16	30,2	32,2	33,9	37,1	41,6
20	32,8	35,4	37,3	40,5	46,7
24	36,2	38,7	41,3	46,2	51,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	340,1	372	400,5	451,4	529,4
3	377,4	414,5	451,8	516,9	617,7
4	424,2	472,7	516,2	594,9	773,1
5	476,3	530,4	583,2	730,6	886,7
6	526,4	591,5	703,5	819,8	1 001,5
7	549,4	619,6	737,5	865,3	1 066,5
8	601,8	731,8	808,6	952,9	1 210,8
10	771,3	871,9	1 001,2	1 177,6	1 500,8
12	831,4	946,3	1 089,9	1 290,2	1 656,9
14	902,9	1 064,1	1 193,3	1 458,8	1 831,1
16	1 009,8	1 155,3	1 300,5	1 591	2 053,2
20	1 166,5	1 379,9	1 553,3	1 868	2 633,9
24	1 370	1 583,4	1 824,7	2 406,3	3 048,5

Электрические параметры СКАБ 250Кнг(А)-LS фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	141,6	148,4	163,6	180,8	197,9	207,1	220,3	320,2	338,1	361,4	458,8	519,0	583,0
0,75	148,7	155,8	171,8	189,8	207,8	217,5	231,3	336,2	355,0	379,5	481,7	544,9	612,1
1,0	157,2	165,1	182,5	202,1	221,8	232,4	307,7	359,5	380,2	484,0	519,4	584,5	657,9
1,5	171,4	180,5	200,3	222,8	306,2	319,7	339,6	476,4	502,1	539,8	576,2	650,6	853,2
2,5	192,6	203,6	227,1	316,7	347,7	363,8	463,5	546,9	577,7	618,2	661,5	860,4	980,7
