СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Код товара: 2045

Доступность: На складе

Описание

СКАБ 660КГУнг(С)-FRHF-ХЛ Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Функциональная цель кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается задействовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

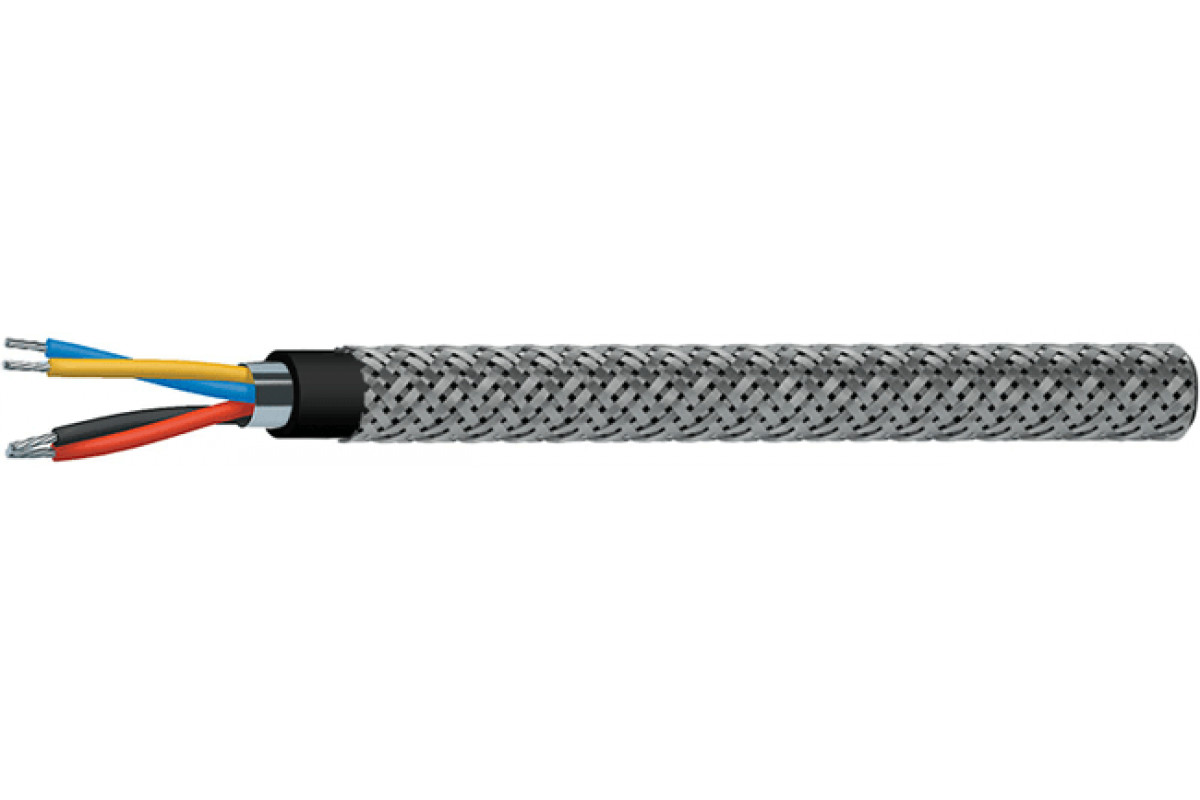

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из алюмолавсановой ленты

Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Продолжительность гарантии Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фо:

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,3	11,5	11,8	12,4	13,3
2	16,9	17,7	18,4	19,6	21,8
3	17,7	18,6	19,4	21,2	23
4	19,2	20,7	21,6	23,1	25,1
5	21,4	22,5	23,5	25,1	27,9
6	23,2	24,4	25,5	27,8	30,3
7	23,2	24,4	25,5	27,8	30,3
8	24,9	26,8	28	29,9	32,7
10	29,5	31,1	32,6	35	39,7
12	30,3	32,1	33,6	36,9	40,9
14	31,8	33,7	35,3	39,3	43
16	33,5	35,5	38,6	41,4	45,3
20	38,4	40,6	42,5	45,7	50,7
24	42,5	45	47,1	51,2	56,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	122,5	147,7	159,8	180,1	210,8
2	238,4	262,5	283,8	322,4	407,7
3	275,3	305	334,5	407,5	492,1
4	319,8	378,4	413,3	483,5	592,5
5	386,7	436	480,5	563,6	724,2
6	436,9	493,9	546,6	670,9	829
7	462,5	525,9	585	721,6	900,1
8	512,3	608,3	676,5	803,1	1 006
10	647,7	735,2	821,4	977,4	1 408,4
12	708,8	813,7	915,6	1 232,1	1 579,3
14	784	901,5	1 016,4	1 395,9	1 759,4
16	859,4	993,9	1 291,6	1 543,2	1 945,3
20	1 185,1	1 356,7	1 525,2	1 834,3	2 378,5
24	1 368,6	1 571,5	1 768	2 181,3	2 767

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10		12	14	16	20	24
0,5	54,3	91,6	104,1	137,1	157,8	178,5	193,0	220,5	267,8	295,8		327,3	359,9	455,1	529,1
0,75	57,0	96,2	109,3	144,0	165,7	187,4	202,7	231,5	281,2		310,6	343,7	377,9	477,9	555,6
1,0	59,7	101,6	115,8	152,6	175,9	209,2	225,9	246,3	299,5		331,2	366,9	433,2	510,6	596,0
1,5	64,4	126,5	142,8	166,9	192,8	229,5	249,7	272,5	330,1		365,7	435,7	478,5	565,2	680,2
2,5	72,1	142,4	161,4	189,2	231,4	262,3	284,2	310,5	407,4		449,9	498,0	547,7	669,8	779,9
