СПЕЦЛАН F/UTP Cat 5e PUR нг(А)-LS Patch

СПЕЦЛАН F/UTP Cat 5e PUR нг(А)-LS Patch - кабели симметричные СПЕЦЛАН гибкие для структурированных кабельных систем (F/UTP) категории 5e, групповой прокладки, с пониженным дымо и газовыделением

Техническая роль кабеля F/UTP Cat 5e PUR нг(А)-LS Patch

Для груповой стационарной прокладки и ограниченных перемещений

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, ГОСТ Р 54429)

Для подключения к коммутационным панелям (Patch), в том числе в наземном и подземном транспорте

Разрешается задействовать Кабель F/UTP Cat 5e PUR нг(А)-LS Patch:

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –70 до +95
монтаж: от –30 до +50
* D_H — наружный размер кабеля

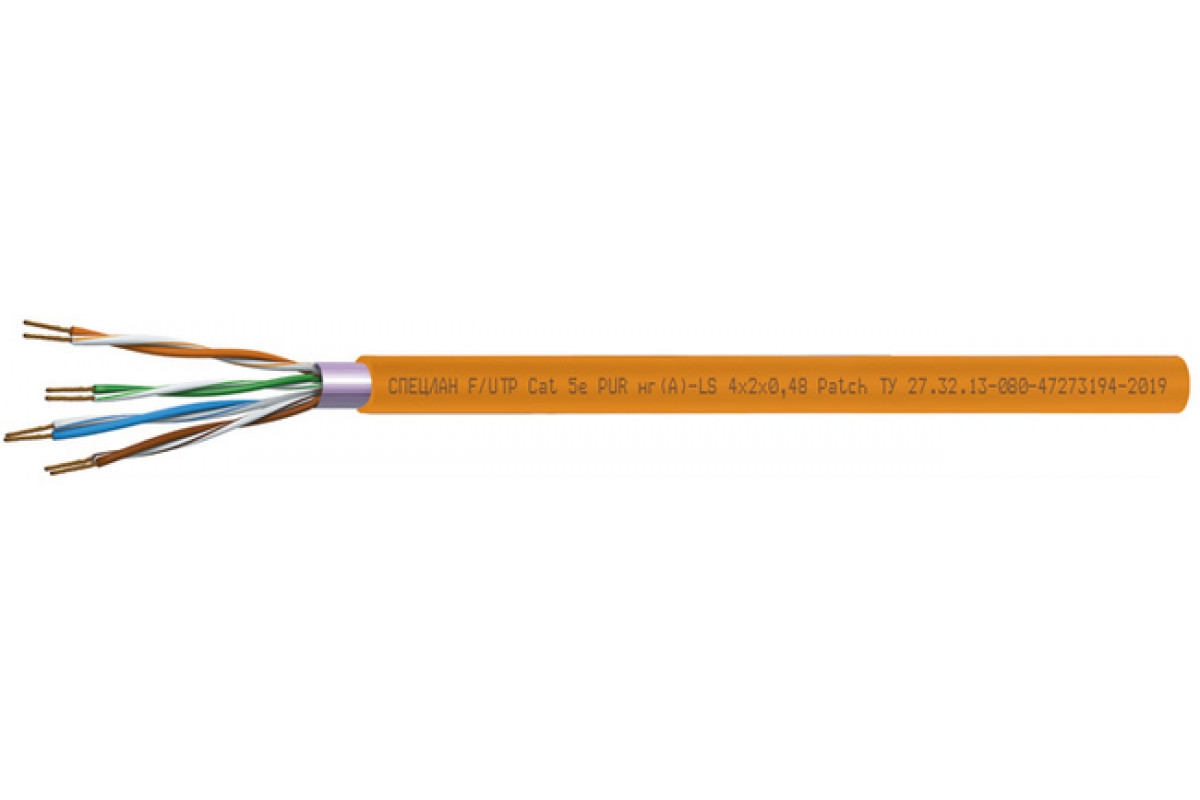

Конструкция Кабель F/UTP Cat 5e PUR нг(А)-LS Patch:

Количество пар: 2, 4
Диаметр жил: 0,48 мм
Жилы: многопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полиуретан безгалогенный термопластичный с низким дымо- и газовыделением, оранжевого цвета

Гарантийный период функционирования Кабель F/UTP Cat 5e PUR нг(А)-LS Patch:

кабелей СПЕЦЛАН F/UTP Cat 5e PUR нг(А)-LS Patch

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН F/UTP Cat 5e PUR нг(А)-LS Patch по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке(категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,48	2	6,3	27,8
	4	7,1	38,3

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 145,0 Ом / км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
2	15,06
4	20,36

ТУ 27.32.13-080-47273194-2019
