СКАБ 660КГнг(А)-FRLSл фо

Код товара: 2035

Доступность: На складе

Описание

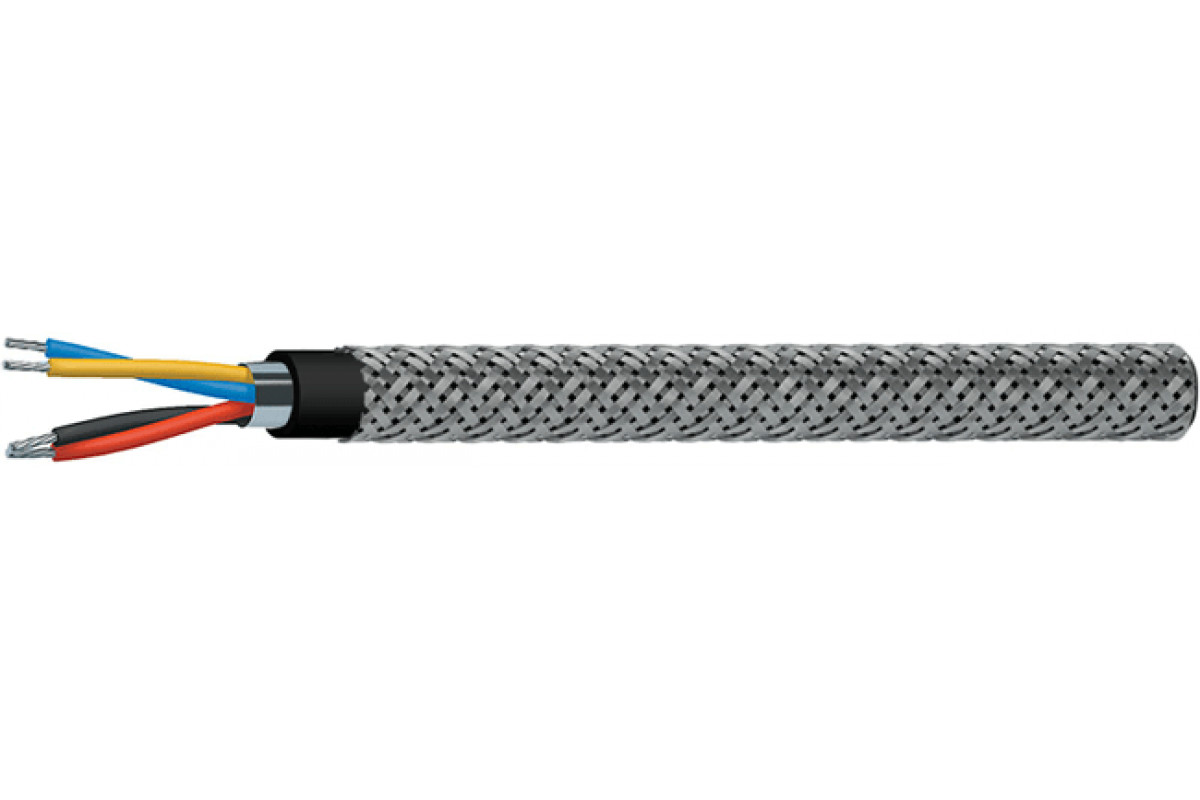

СКАБ 660КГнг(А)-FRLS Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная роль кабеля СКАБ 660КГнг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Допустимо задействовать Кабель СКАБ 660КГнг(А)-FRLSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Время гарантии Кабель СКАБ 660КГнг(А)-FRLSл фо:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,3	11,5	11,8	12,4	13,3
2	16,9	17,7	18,4	19,6	21,8
3	17,7	18,6	19,4	21,2	23
4	19,2	20,7	21,6	23,1	25,1
5	21,4	22,5	23,5	25,1	27,9
6	23,2	24,4	25,5	27,8	30,3
7	23,2	24,4	25,5	27,8	30,3
8	24,9	26,8	28	29,9	32,7
10	29,5	31,1	32,6	35	39,7
12	30,3	32,1	33,6	36,9	40,9
14	31,8	33,7	35,3	39,3	43
16	33,5	35,5	38,6	41,4	45,3
20	38,4	40,6	42,5	45,7	50,7
24	42,5	45	47,1	51,2	56,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	127,8	155	167,5	188,4	219,8
2	250,7	275,6	297,6	337,4	426,5
3	288,4	319	349,2	425,7	512,3
4	334,4	396,2	432	503,7	614,9
5	405,2	455,7	501,2	586	752,2
6	457,2	515,5	569,4	698,8	859,8
7	482,8	547,6	607,8	749,4	930,9
8	534,5	634,9	704,5	833,4	1 039,6
10	677,5	767	854,9	1 013,7	1 453,2
12	739,6	846,6	950,2	1 269,7	1 625,7
14	816,6	936,3	1 053	1 440,1	1 808,4
16	894	1 030,8	1 334,9	1 590,1	1 997,4
20	1 228,1	1 402,6	1 573,6	1 886,9	2 442,7
24	1 416,9	1 623,1	1 822,4	2 246,3	2 839,2

Электрические параметры СКАБ 660КГнг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10		12	14	16	20	24
0,5	54,3	91,6	104,1	137,1	157,8	178,5	193,0	220,5	267,8	295,8		327,3	359,9	455,1	529,1
0,75	57,0	96,2	109,3	144,0	165,7	187,4	202,7	231,5	281,2		310,6	343,7	377,9	477,9	555,6
1,0	59,7	101,6	115,8	152,6	175,9	209,2	225,9	246,3	299,5		331,2	366,9	433,2	510,6	596,0
1,5	64,4	126,5	142,8	166,9	192,8	229,5	249,7	272,5	330,1		365,7	435,7	478,5	565,2	680,2
2,5	72,1	142,4	161,4	189,2	231,4	262,3	284,2	310,5	407,4		449,9	498,0	547,7	669,8	779,9

ТУ 16.К99-061-2013
