СКАБ 660КГнг(А)-FRLS фо

СКАБ 660КГнг(А)-FRLS Nx3эxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Технологическое применение кабеля СКАБ 660КГнг(А)-FRLS фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно использовать Кабель СКАБ 660КГнг(А)-FRLS фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

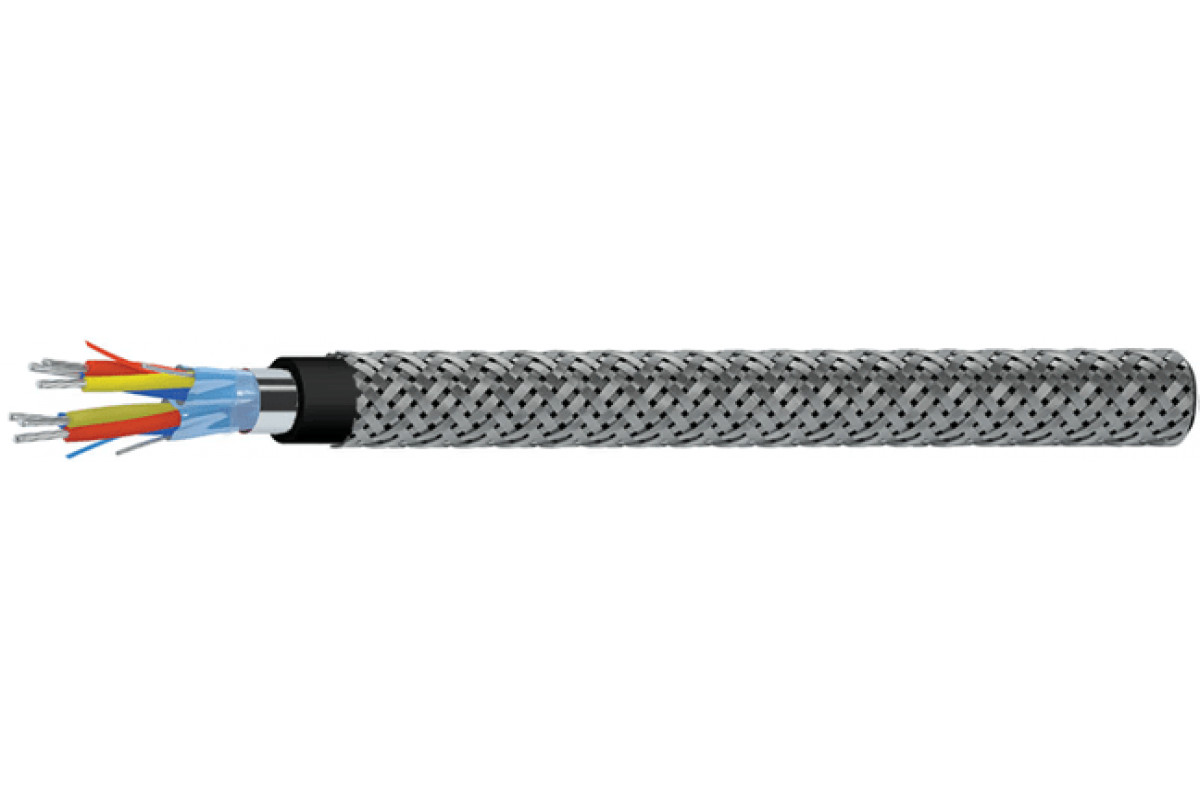

Конструкция Кабель СКАБ 660КГнг(А)-FRLS фо:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период Кабель СКАБ 660КГнг(А)-FRLS фо:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	18,6	19,5	20,8	22,1	23,9
3	19,6	21,1	21,9	23,3	25,3
4	21,9	22,9	23,9	25,4	28,1
5	23,8	25	26,6	28,3	30,7
6	26,3	27,7	28,8	30,8	33,5
7	26,3	27,7	28,8	30,8	33,5
8	28,3	29,8	31,1	33,2	36,2
10	33	34,8	36,8	40,3	43,4
12	34	35,9	38,9	41,5	44,8
14	35,7	39,1	40,8	43,7	48,2
16	39,1	41,2	43	46	50,8
20	43,1	45,5	48	51,4	56,2
24	48,3	51	53,3	57,2	63,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	315	347,6	400,7	457,6	545,5
3	374,5	441,3	484	561	682,3
4	468,3	522,5	577,3	677,2	864,1
5	542,8	612,5	703,8	826,2	1 018,7
6	647,2	727,7	807,6	950,2	1 181
7	693,3	785	873,7	1 035	1 297,1
8	771,3	876	973,8	1 159,4	1 455,5
10	939,9	1 066,8	1 226,2	1 604,3	1 936,5
12	1 047,9	1 197,1	1 521,1	1 799,3	2 205,6
14	1 166,5	1 519,5	1 694,8	2 010,3	2 578,2
16	1 469,8	1 669,3	1 868,9	2 235,4	2 870,9
20	1 736,1	1 985,7	2 278,2	2 729,9	3 453,2
24	2 068,7	2 374,7	2 662,4	3 199,4	4 124,7

Электрические параметры СКАБ 660КГнг(А)-FRLS фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
