СКАБ-С 660КГнг(А)-HF-ХЛ Z

Производитель: НПП Спецкабель
Код товара: 2298
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронировнные — СКАБ-С 660КГнг(А)-HF-ХЛ

Свойство кабеля СКАБ-С 660КГнг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Допустимо эксплуатировать Кабель СКАБ-С 660КГнг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей
    • Защищены от грызунов

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС)

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

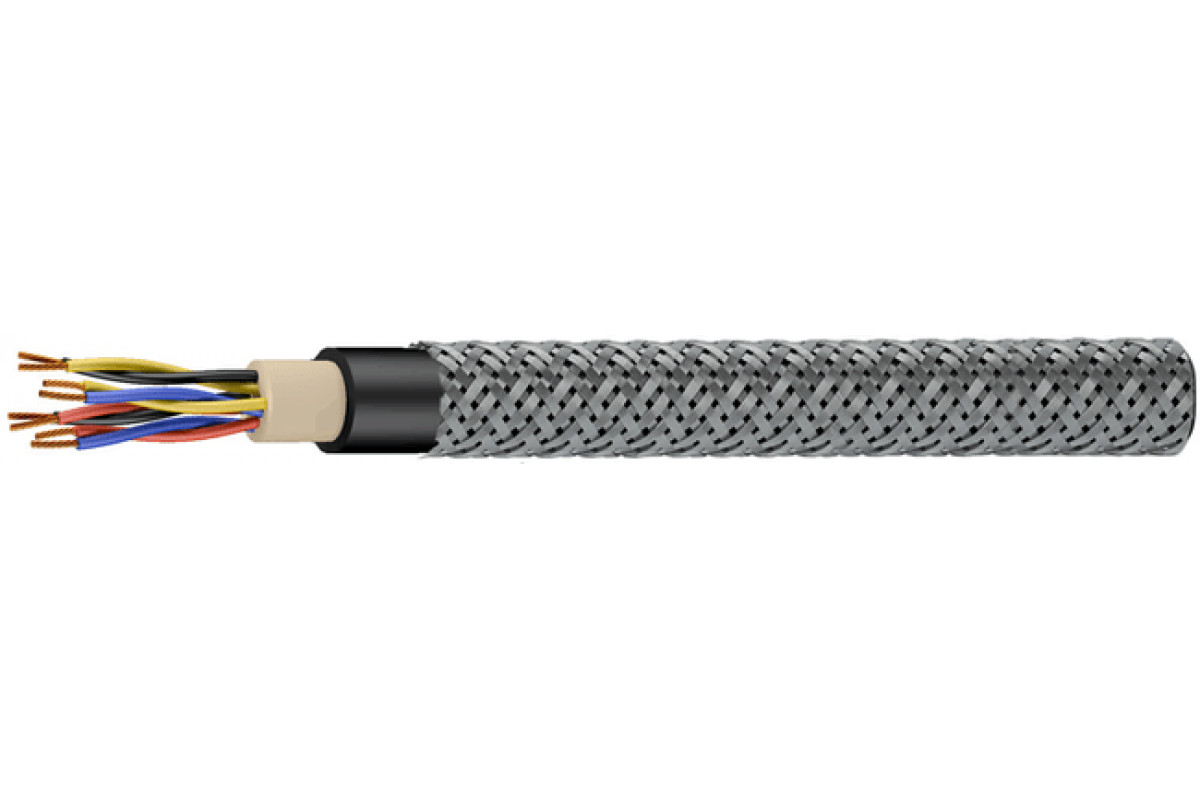

    Конструкция Кабель СКАБ-С 660КГнг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-2,5 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок службы Кабель СКАБ-С 660КГнг(А)-HF-ХЛ Z:

    кабелей СКАБ-С 660КГнг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    19,710,51111,311,913,3
    21213,314,114,615,617,8
    312,513,814,715,216,319,1
    413,314,815,816,417,620,6
    514,215,91717,619,422,4
    615,21718,319,420,924,4
    715,21718,319,420,924,4
    816,118,219,920,722,426,1
    1018,321,222,823,72630,3
    1219,121,723,524,626,831,2
    142022,724,725,72832,8
    1620,923,8262729,534,9
    2022,726,228,429,632,438,5
    2425,128,931,432,736,242,7
    2725,629,43233,43743,6
    3026,430,433,134,938,345,4
    3728,232,635,937,541,148,9
    4029,233,737,238,842,650,7
    4431,436,840,141,946,355,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    1134,9155,5171181,7203,3252,4
    2189,5225,1251,8271,4311,1400
    3212,3254,3289,7314,6367,1503,5
    4240,7292,6335,7368,3433,8600,3
    5271332,4383,6422,3521,4701,8
    6302,2372,2434498,8592,8816,6
    7316,4392,9461,1531,4636,6885,4
    8346,5434,7528,9588,1707,8986,3
    10413,9543,5636,7708,9871,51 203,1
    12468,4594,2703,9800973,81 357,9
    14513,7653,5789,1886,11 084,51 526,4
    16558,7715,5867,99761 2001 731,1
    20649851,81 021,61 155,81 4312 077,5
    24759,8985,91 187,31 346,31 706,52 437,4
    27812,31 057,81 280,41 457,71 853,22 660,6
    30869,81 138,81 382,91 6112 010,42 922,8
    371 0041 325,81 654,11 891,42 372,73 474,9
    401 065,21 409,21 761,32 015,42 534,53 718,2
    441 164,31 580,11 927,82 208,62 801,14 276

    Электрические параметры СКАБ-С 660КГнг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Волновое сопротивление на частоте 31,25 кГц, Ом80±20
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом252525
    		25
    		4060——
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
