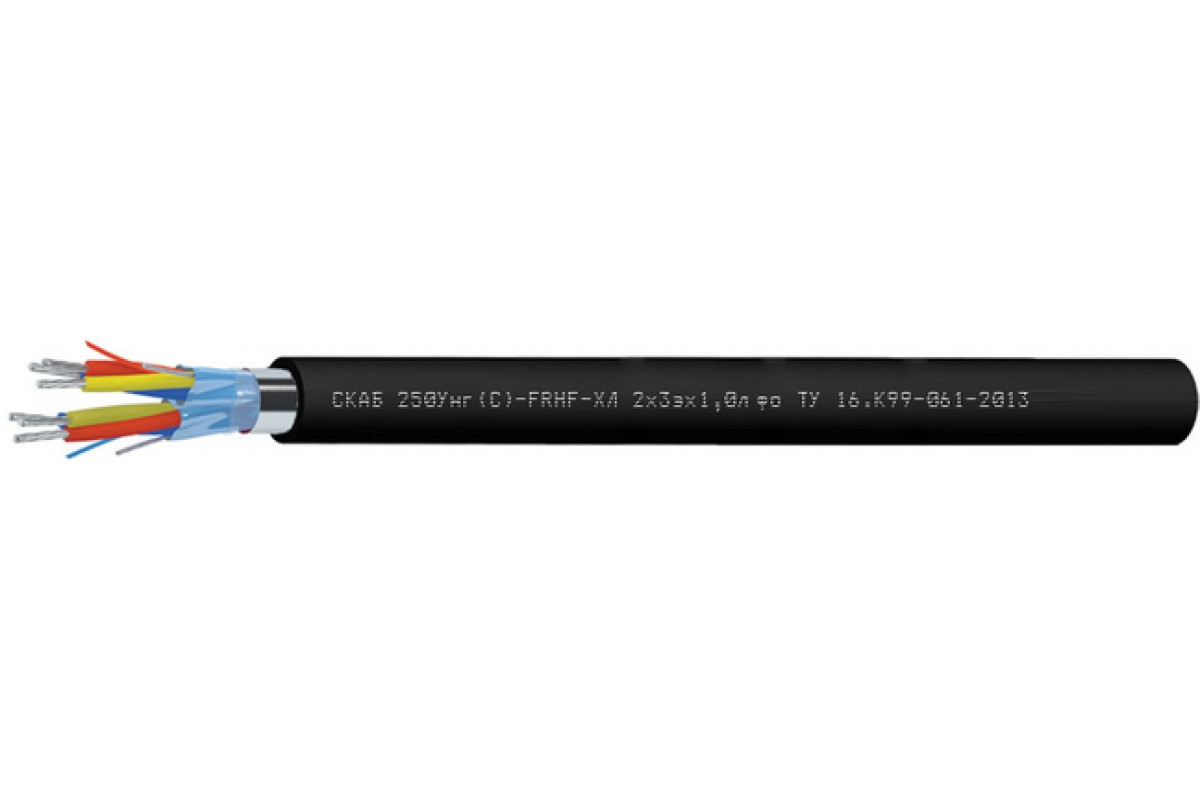

СКАБ 250Унг(С)-FRHF-ХЛ фо

СКАБ 250Унг(С)-FRHF-ХЛ Nx3эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Функциональное свойство кабеля СКАБ 250Унг(С)-FRHF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Разрешено задействовать Кабель СКАБ 250Унг(С)-FRHF-ХЛ фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛ фо:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийные условия Кабель СКАБ 250Унг(С)-FRHF-ХЛ фо:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,7	15,6	16,4	17,7	20
3	15,5	16,5	17,3	18,7	21,1
4	16,9	18	19,4	21	23,2
5	18,5	20,2	21,2	23	25,9
6	20,6	21,9	23,1	25,5	28,2
7	20,6	21,9	23,1	25,5	28,2
8	22,2	23,7	25,5	27,6	30,6
10	26,5	28,3	29,8	32,4	36
12	27,3	29,2	30,8	33,4	37,2
14	28,7	30,7	32,4	35,7	39,2
16	30,3	32,4	34,2	37,7	42
20	33,5	36,4	38,4	41,9	47,1
24	37,8	40,5	42,8	47,2	52,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	164,6	189,8	213,7	258,4	348,6
3	205,6	240,6	274	337	459
4	251	296,1	356,5	439,7	576,4
5	297,6	370,7	424,9	527,3	718,8
6	362,7	429,6	493,9	638,1	841
7	397,8	473,9	547,3	709,1	941,7
8	446,3	532,7	638,8	799,1	1 063,9
10	571,2	680,6	785,9	985,6	1 315,5
12	648,8	777,3	901,4	1 137,2	1 527,7
14	731,9	879,9	1 023,2	1 327,7	1 747,7
16	816,4	984,2	1 146,8	1 490	2 007,6
20	986,5	1 226,5	1 429,5	1 815,9	2 500,2
24	1 195,4	1 445,3	1 687,5	2 191,4	2 963,3

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
