СКАБ-МКГнг(А)-FRHF-ХЛ-1

кабелей СКАБ-МКГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Кабели универсальные СКАБ ® на напряжение до 1000 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные— СКАБ-МКГнг(А)-FRHF-ХЛ

Оперативная роль кабеля СКАБ-МКГнг(А)-FRHF-ХЛ-1

Для номинального переменного напряжения до 1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для слаботочных цепей и цепей контроля

Допустимо применять Кабель СКАБ-МКГнг(А)-FRHF-ХЛ-1:

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

В качестве контрольных кабелей

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР).
Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H

Диапазон температур, °С

монтаж: от –50 до +50
эксплуатация: от –70 до +90
* D_H — наружный размер кабеля

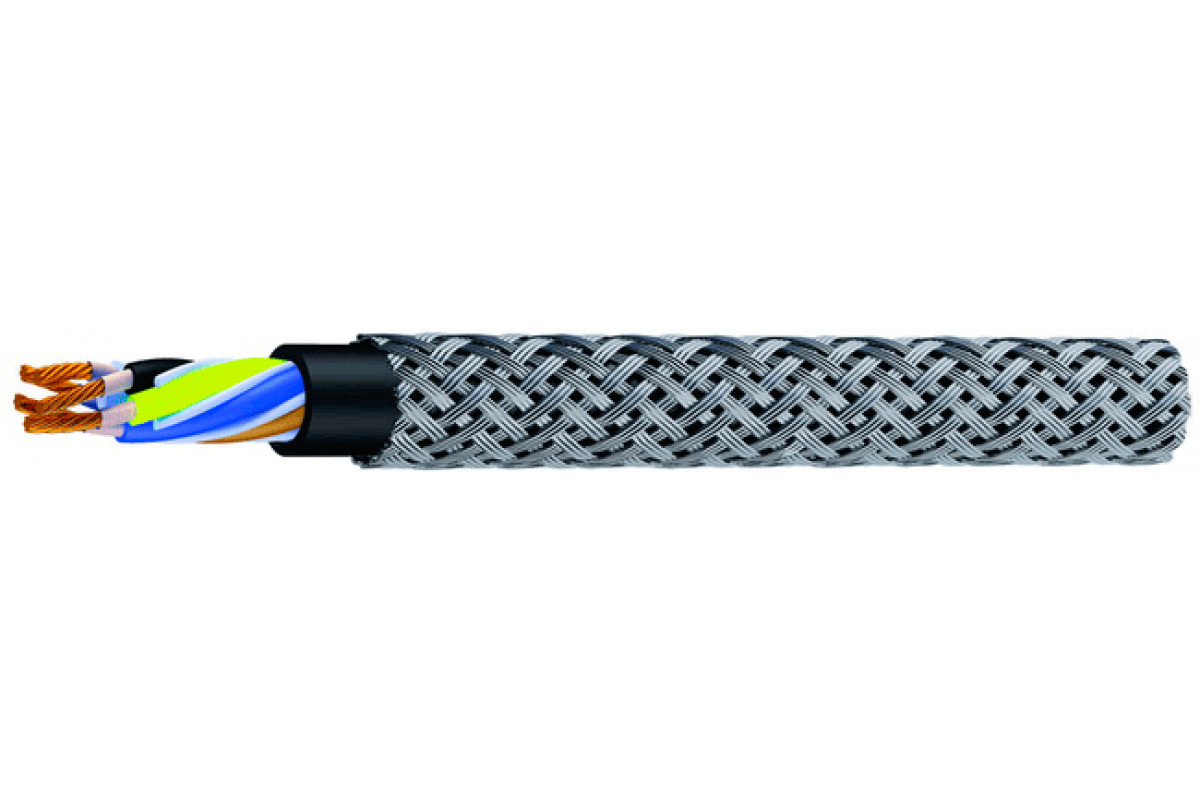

Конструкция Кабель СКАБ-МКГнг(А)-FRHF-ХЛ-1:

Количество жил, N	Сечение жил, S, мм2
1	1,0 - 300
2 - 3	1,0 - 150
4 - 5	1,0 - 95
6 - 37	1,0 - 2,5

Жилы: многопроволочные медные, 2 класса (S ? 10 мм²), 5 класса (S ? 16 мм²)
Обмотка жилы: слюдосодержащая лента
Изоляция: этиленпропиленовая резина
Внутреннее заполнение (опционально): кордели из экструдированного полимера
Скрутка: пучковая (N < 6), повивная (N ? 6)
Оболочка: полимерная композиция, не содержащая галогенов, маслобензостойкая, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок эксплуатации

кабелей СКАБ-МКГнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-МКГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	8,7	9	9,4	9,9	10,5	11,4	13,4	15,6	17,7	19,6	22,2	24,2	25,8	29,2	32,1	34,2	38,6
2	12,7	13,3	14,1	15,2	16,4	18,2	22,8	27,2	32,2	35,9	39,7	44,5	47,7	55,1	60,4	64,7
3	13,2	13,9	14,8	16	17,2	19,2	24,1	28,8	34,1	38,1	42,9	47,3	50,7	59,6	64,3	68,9
4	14,2	15	16	17,3	18,7	21,6	26,3	32,3	37,5	42,7	47,2	52,9	57,6	65,7
5	15,3	16,1	17,3	18,7	21,1	23,5	28,8	35,4	41,2	46,9	52,7	59,2	63,5
6	16,5	17,4	18,6
7	16,5	17,4	18,6
8	17,6	18,6	20,7
10	21	22,2	23,9
12	21,6	22,8	24,5
14	22,6	23,9	25,7
16	23,7	25,1	27
19	24,8	26,3	28,4
24	28,6	30,4	33,6
27	29,2	31,7	34,3
30	30,2	32,8	35,5
37	33,1	35,2	38,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	87,9	97,5	112,2	133,6	167,6	211,5	293,6	411,6	537,4	706,5	956,2	1 196,7	1 466,8	1 803,4	2 193,7	2 771,2	3 411,2
2	152,6	171,5	201,1	245,3	307,3	402,3	592,9	835,8	1 128,3	1 478,1	1 937,1	2 472,5	3 023,4	3 969,9	4 690,4	5 837
3	178	203,9	244,8	305,8	390,7	525,5	784,1	1 125,8	1 525,8	2 029,4	2 744,6	3 459,6	4 262,9	5 515	6 556,3	8 258,5
4	209	242,4	293,6	372,7	479,7	682,5	985,3	1 464,3	1 942,3	2 649,6	3 534,4	4 530	5 799	7 071,7
5	240,2	280,2	344,4	439,9	597	819,7	1 191,1	1 774,9	2 363,8	3 233	4 386,6	5 751,6	7 054,8
6	273,5	319,6	394,5
7	293,1	345,3	430,4
8	324,4	384,1	504,2
10	416,1	492,3	615,5
12	462,3	550,8	694,8
14	513,8	615,7	781,4
16	546,9	655,2	832,6
19	618,6	747	957,9
24	782,1	951,1	1 263,8
27	847,9	1 069,6	1 380,6
30	918,6	1 161	1 503,4
37	1 117,8	1 371,3	1 790,2

Электрические параметры СКАБ-МКГнг(А)-FRHF-ХЛ-1

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
1,0	18,1
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,21
25	0,78
35	0,554
50	0,386
70	0,272
95	0,206
120	0,161
150	0,129
185	0,106
240	0,0801
300	0,0641

Рабочее переменное (постоянное) напряжение, не более, В	1000 (1500)

ТУ 27.32.13-106-47273194-2021
