СКАБ 250КГнг(А)-FRLSл фо

Код товара: 1992

Доступность: На складе

Описание

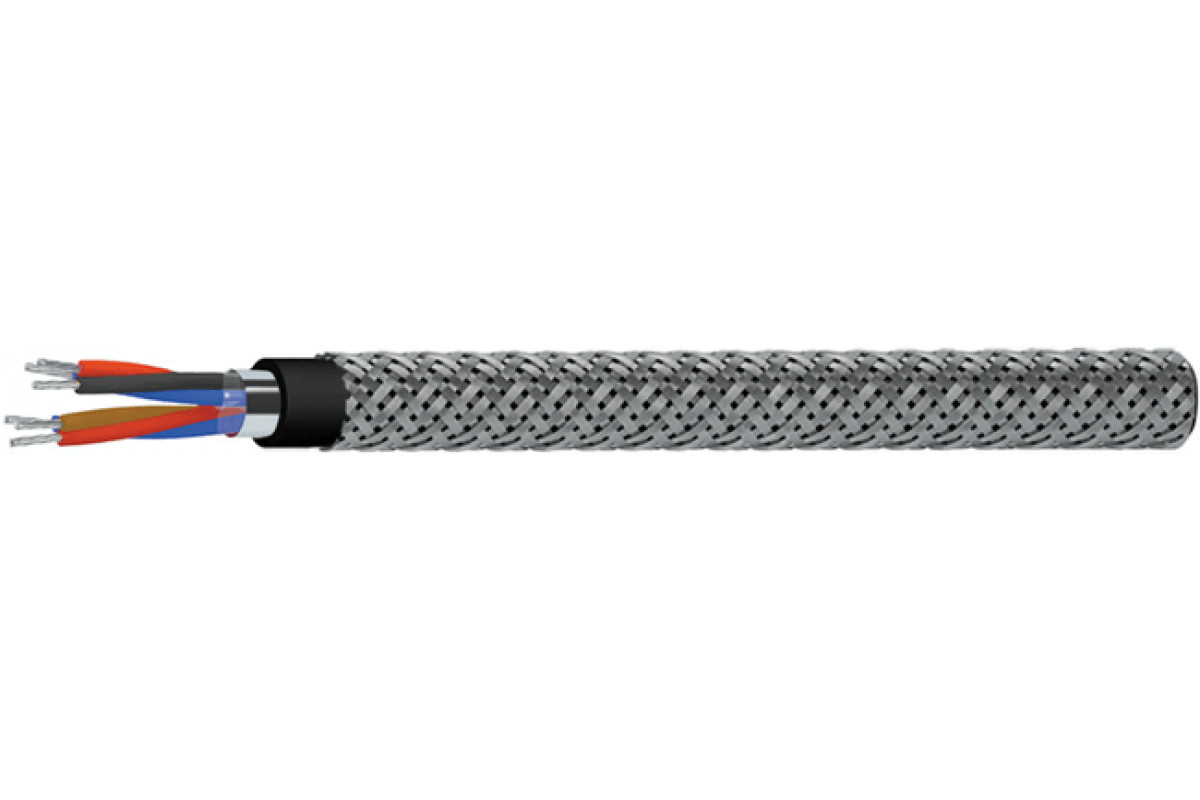

СКАБ 250КГнг(А)-FRLS Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Практическое использование кабеля СКАБ 250КГнг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250КГнг(А)-FRLSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-FRLSл фо:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок использования Кабель СКАБ 250КГнг(А)-FRLSл фо:

кабелей СКАБ 250КГнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	9,4	9,9	10,3	11,7	12,6
2	15,1	16	16,8	18,1	19,9
3	15,9	16,9	17,7	19,1	21,5
4	17,2	18,3	19,2	21,2	23,4
5	18,6	19,8	21,4	23,1	25,5
6	20,1	21,9	23,1	25,5	28,2
7	20,1	21,9	23,1	25,5	28,2
8	22,1	23,6	24,8	27,5	30,4
10	25,5	27,8	29,4	32	35,6
12	26,8	28,6	30,3	32,9	37,2
14	28,1	30	31,8	34,6	40
16	29,5	31,6	33,4	37	42,1
20	32,5	34,9	36,9	41,7	46,5
24	35,9	40	41,9	46,2	52,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	118,4	132,9	146,7	190,4	231,3
2	232,1	261,6	289,2	343,3	425,7
3	270,2	308,9	346,8	419,8	553,5
4	316,1	367,6	415,5	526,3	676,4
5	363,3	423,7	505,1	619,7	801
6	413,1	507,2	577,3	735,1	954,3
7	441,2	544,3	623,2	798,2	1 046,4
8	511,2	607,9	695,2	892,7	1 174,6
10	618,5	767,2	880,5	1 093,7	1 440,2
12	714	852,3	983,4	1 232	1 676,4
14	790,3	948,8	1 101,3	1 385,5	2 041,1
16	870,1	1 049,8	1 216,3	1 577,2	2 272,2
20	1 030,1	1 251,3	1 455,2	2 046,5	2 731,7
24	1 198,7	1 642,3	1 854,7	2 396	3 257,9

Электрические параметры СКАБ 250КГнг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0
