СКАБ 250нг(А)-FRLSл о

Код товара: 1380

Доступность: На складе

Описание

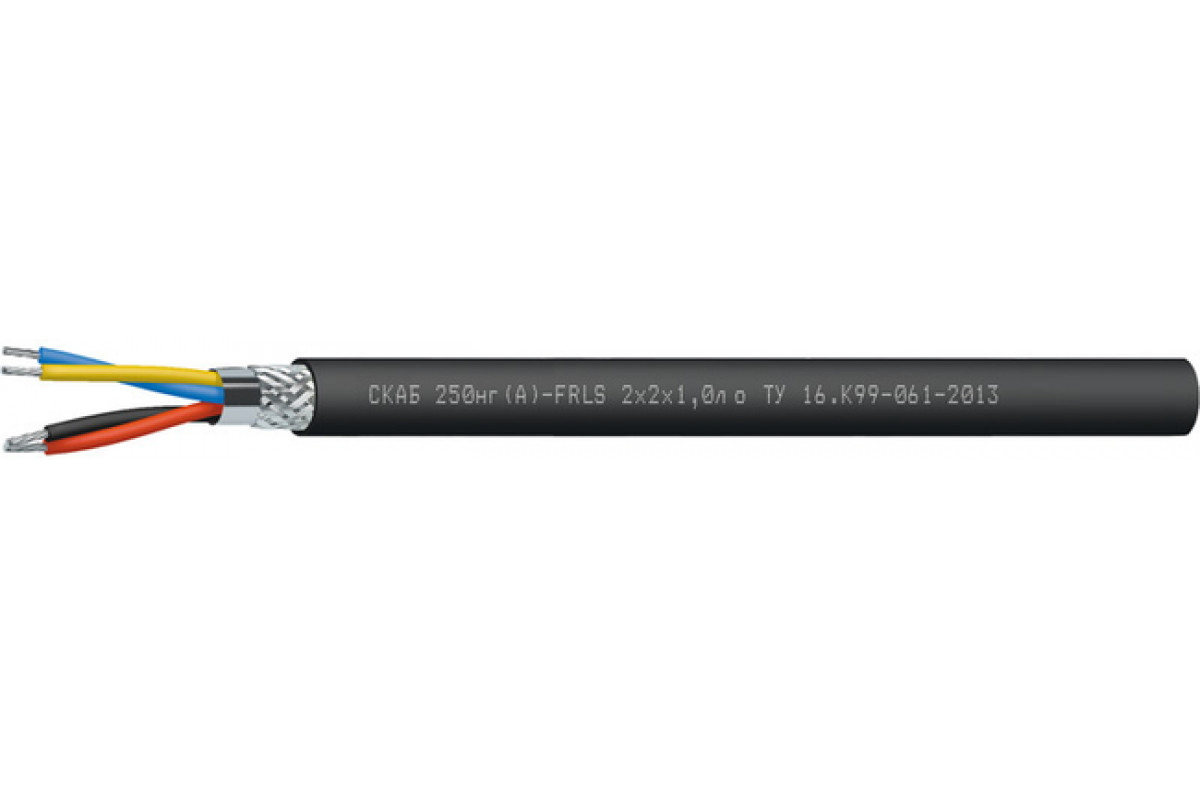

СКАБ 250нг(А)-FRLS 4x2x1,0л о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие

Рабочая характеристика кабеля СКАБ 250нг(А)-FRLSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Допустимо эксплуатировать Кабель СКАБ 250нг(А)-FRLSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLSл о:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийное покрытие Кабель СКАБ 250нг(А)-FRLSл о:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	9,2	9,6	10	10,6	11,4
2	13,8	14,6	15,3	16,5	18,2
3	14,5	15,4	16,1	17,4	19,7
4	15,7	16,7	17,5	19,5	21,5
5	17	18,1	19,6	21,2	23,5
6	18,4	20,1	21,2	23	26,3
7	18,4	20,1	21,2	23	26,3
8	20,3	21,6	22,8	25,5	28,3
10	23,5	25,9	27,3	29,7	33,1
12	24,2	26,6	28,1	30,6	34,1
14	26,1	27,9	29,5	32,2	36,4
16	27,4	29,4	31,1	33,9	38,4
20	30,2	32,4	34,3	38	42,7
24	33,4	36,4	38,6	42,5	48

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	88,3	98,9	108,5	126,8	155
2	156,7	178,4	197,5	234,3	290,6
3	183,3	210,8	236,8	285,5	382,6
4	215,4	250,3	282,5	365,1	466
5	249,1	290,7	351,1	427,6	550,4
6	282,5	352,3	399,1	490,8	683,6
7	301,2	377	429,7	532,9	745
8	354,9	419,5	481	641,8	835
10	430,8	557,2	634,4	783	1 024,1
12	476,6	617	707,5	880,9	1 159,3
14	574,8	682,6	786,8	985,4	1 343,8
16	631,8	752,2	871,4	1 095,7	1 497,2
20	743,1	894	1 037,4	1 350,8	1 846,1
24	863,9	1 078,1	1 252,7	1 623,5	2 216,4

Электрические параметры СКАБ 250нг(А)-FRLSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	36,5	60,6	68,2	79,3	91,4	120,1	129,1	140,3	190,6	208,3	230,0	251,3	294,4	341,5
0,75	38,3	63,6	71,6	83,3	96,0	126,1	135,6	147,3	200,1	218,7	241,5	263,9	309,1	358,6
1,0	40,5	67,8	76,5	89,3	120,0	135,2	145,6	158,4	215,1	236,7	260,2	284,5	333,8	422,2
1,5	44,1	74,8	84,8	116,1	133,3	150,5	162,4	199,1	241,4	264,6	291,3	319,0	408,7	473,9
2,5	50,3	103,2	115,3	134,0	154,3	197,7	212,4	232,2	280,1	307,6	371,9	406,4	476,2	598,6

ТУ 16.К99-061-2013
