СКАБ 250нг(А)-FRLSл о

СКАБ 250нг(А)-FRLS NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Эксплуатационная задача кабеля СКАБ 250нг(А)-FRLSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается эксплуатировать Кабель СКАБ 250нг(А)-FRLSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

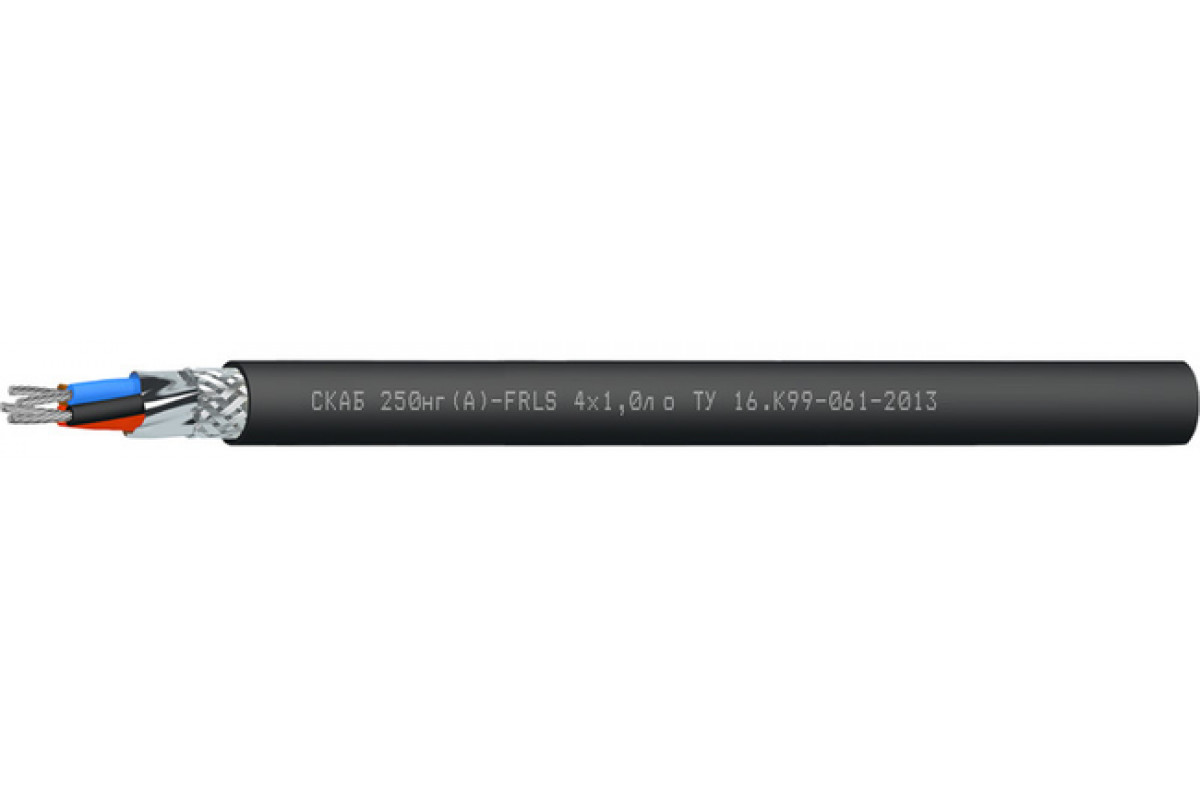

Конструкция Кабель СКАБ 250нг(А)-FRLSл о:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок службы Кабель СКАБ 250нг(А)-FRLSл о:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,1	10,6	11,1	11,8	12,8
5	10,8	11,4	11,8	12,6	13,8
6	11,5	12,1	12,6	13,5	14,8
7	11,5	12,1	12,6	13,5	14,8
8	12,2	12,9	13,5	14,4	15,8
10	13,8	14,6	15,3	16,5	18,2
12	14,1	15	15,7	17	19,2
14	14,7	15,6	16,4	17,8	20,1
19	16,1	17,1	18	20	22,1
24	18,4	20,1	21,2	23	26,3
27	19,2	20,5	21,6	23,5	26,8
30	19,8	21,2	22,3	25	27,7
37	21,2	22,6	23,9	26,7	29,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	120	137,8	154,6	186	236,1
5	137,1	158,9	179,5	217,1	279,2
6	154,7	180,6	204,5	249,1	321,9
7	164,8	193,7	220,6	271,1	353,8
8	182,6	214,5	245,6	303,5	396,8
10	220,4	259,8	298	370,3	486,5
12	244	290,1	335,2	419,4	575,6
14	270,2	324,2	375,7	471,9	649,6
19	335,5	405,2	473,4	620,7	833,6
24	411,1	518,3	604,5	765,6	1 080
27	464,8	561,9	658	838,6	1 183,5
30	502,3	610	715,1	958,8	1 290,6
37	588,5	719,7	847	1 136,9	1 541,6

Электрические параметры СКАБ 250нг(А)-FRLSл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
