СКАБ 250КГнг(А)-HF-ХЛл фо

СКАБ 250КГнг(А)-HF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Прикладное свойство кабеля СКАБ 250КГнг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

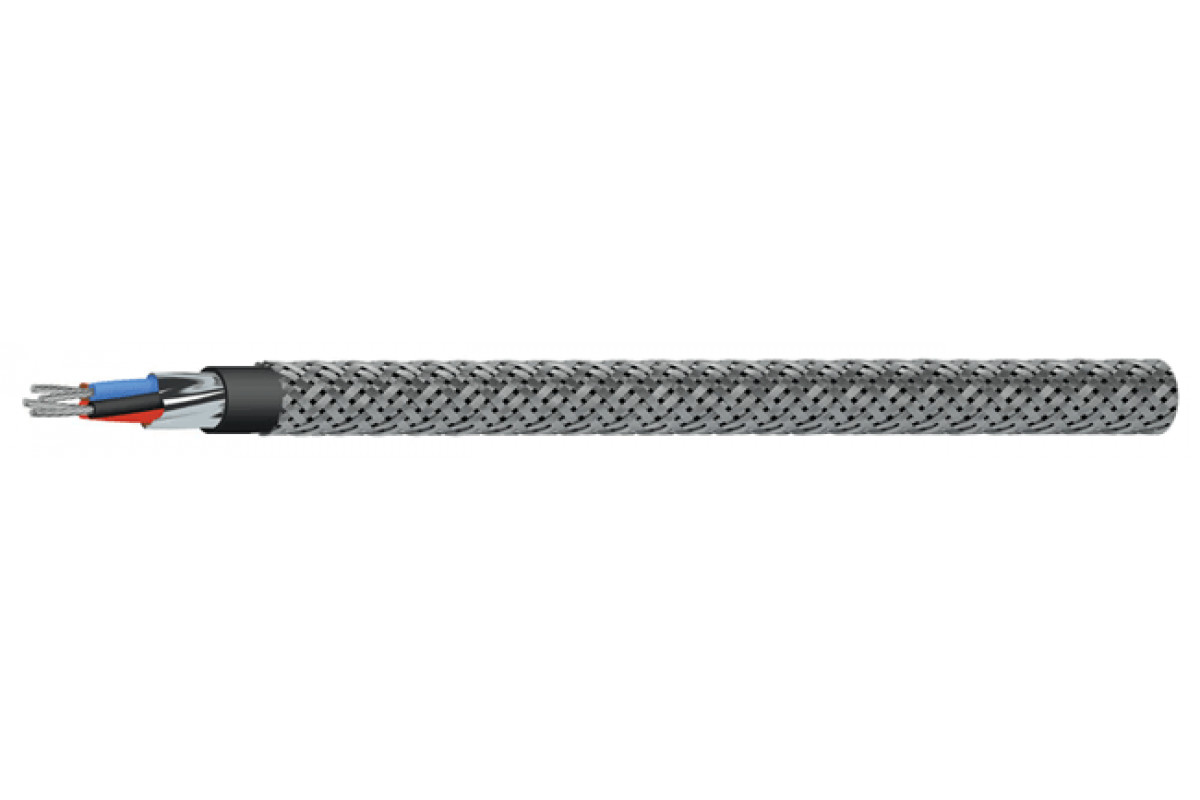

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период работы Кабель СКАБ 250КГнг(А)-HF-ХЛл фо:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	9,1	9,6	10	11,5	12,5
5	9,6	10,2	11,4	12,2	13,4
6	10,2	11,6	12,1	13	14,3
7	10,2	11,6	12,1	13	14,3
8	11,5	12,2	12,8	13,8	15,2
10	12,9	13,7	14,4	15,6	17,3
12	13,1	14	14,8	16	17,7
14	13,6	14,6	15,3	16,7	18,5
19	14,8	15,8	16,7	18,2	20,8
24	16,7	17,9	19	21,3	23,8
27	16,9	18,2	19,3	21,7	24,3
30	17,4	18,8	19,9	22,4	25
37	18,6	20	21,8	23,9	27,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	115,4	132,8	148,7	196,1	247,6
5	129,7	149,5	187	226,7	288,1
6	143,2	186,5	210,2	255,1	327,7
7	151	197,2	223,8	274,2	356,3
8	184,8	215,5	245,9	302,3	397,5
10	217,7	258,1	295,8	366,1	484
12	236,2	284,1	327,2	410,8	546,3
14	258,3	311,3	362,8	458,8	614,5
19	315,4	380,9	448,3	573,9	802
24	377,1	464,2	548,8	725,9	988,4
27	407,9	499,2	592,9	788,7	1 079,8
30	437,3	539,8	639,4	853,1	1 176,8
37	506	632,6	774,8	1 011,4	1 429,9

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
