Кабель СКАБ 660нг(А)-HF-ХЛл фов

СКАБ 660нг(А)-HF-ХЛ Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Функциональное свойство кабеля СКАБ 660нг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ 660нг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

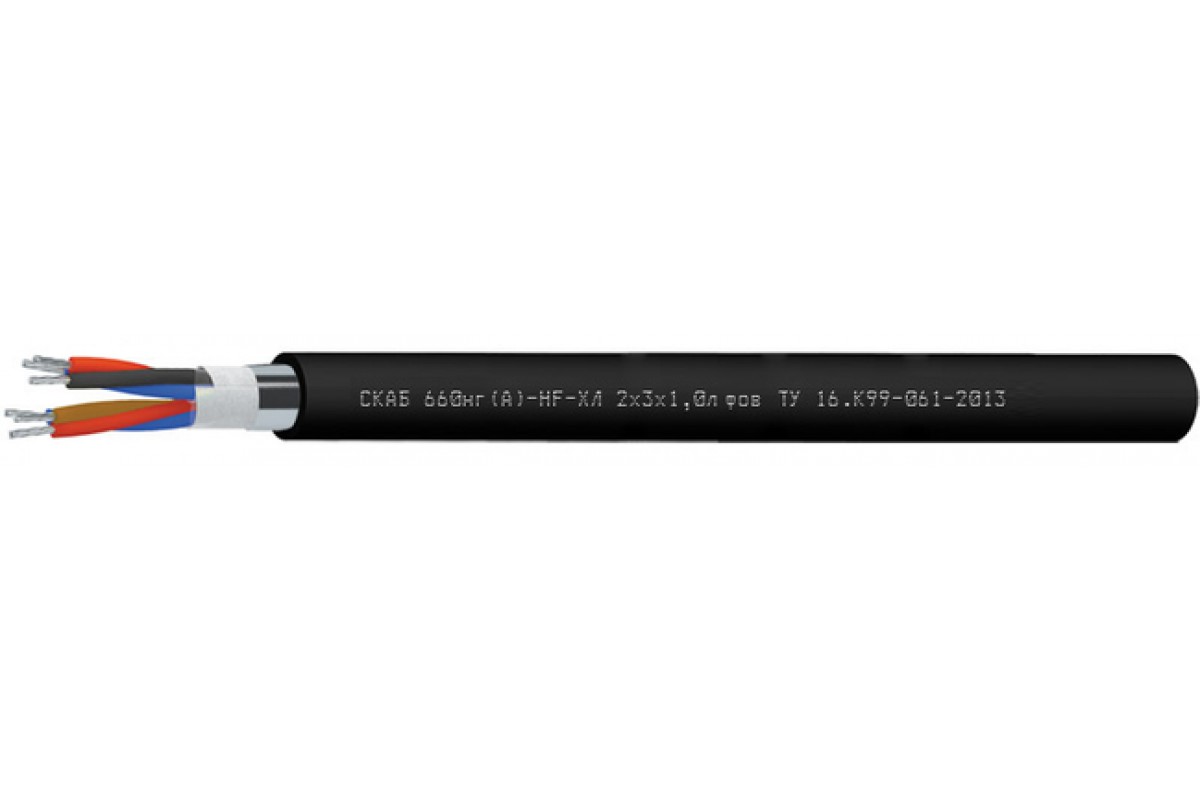

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фов:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийное покрытие Кабель СКАБ 660нг(А)-HF-ХЛл фов:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	8,7	9,9	10,3	10,9	11,8
2	15	15,9	16,7	18	20,3
3	15,1	16,1	16,9	18,3	20,8
4	16,4	17,5	18,4	20,5	22,7
5	17,9	19,6	20,6	22,4	25,3
6	19,8	21,2	22,4	24,8	27,5
7	19,8	21,2	22,4	24,8	27,5
8	21,3	22,8	24,1	26,7	29,7
10	25,3	27,1	28,6	31,2	35,3
12	26	27,9	29,5	32,2	36,4
14	27,3	29,3	31	33,8	38,3
16	28,7	30,9	32,7	36,2	40,5
20	31,7	34,1	36,7	40,1	44,9
24	35,7	38,4	40,7	44,6	50,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	81,5	107,1	119,5	142,6	180
2	171,5	197,7	222,5	268,7	343,3
3	203,2	239,2	273,6	338	462,9
4	244	290,1	334,4	437	575,9
5	286,1	360,9	416,1	520,2	715,1
6	347,3	415,3	480,7	627,5	833,1
7	376,6	453,7	528,1	692,3	927,3
8	420,6	508,2	592,7	778,1	1 045,3
10	537,4	648,2	754,8	956,6	1 323,3
12	604,1	733,9	859,1	1 096,6	1 524,6
14	676,7	826	970,3	1 244,4	1 735,5
16	751	919,9	1 083,3	1 428,9	1 949
20	900,5	1 108,8	1 310,7	1 733,8	2 377,7
24	1 089,7	1 340,5	1 544,4	2 046,4	2 864

Электрические параметры СКАБ 660нг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
