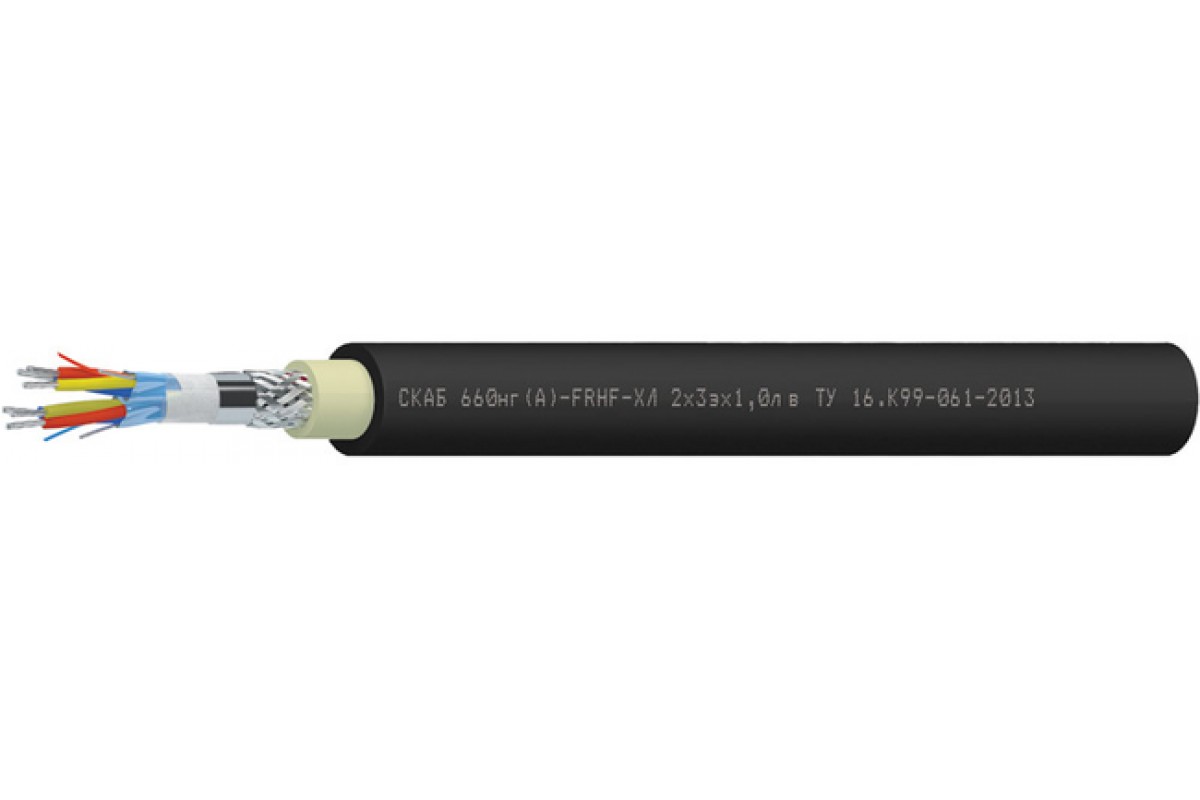

Кабель СКАБ 660нг(А)-FRHF-ХЛ в

СКАБ 660нг(А)-FRHF-ХЛ Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Характеристика кабеля СКАБ 660нг(А)-FRHF-ХЛ в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Возможно использовать Кабель СКАБ 660нг(А)-FRHF-ХЛ в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛ в:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок работоспособности Кабель СКАБ 660нг(А)-FRHF-ХЛ в:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,6	22,5	23,3	25,1	26,9
3	22	23	23,9	25,7	27,9
4	23,8	25,4	26,3	28,1	30,3
5	26,2	27,7	28,7	30,5	32,9
6	28,5	29,8	31	32,9	36,1
7	28,5	29,8	31	32,9	36,1
8	30,5	32	33,2	35,9	38,8
10	35,6	37,4	39	41,6	46
12	36,6	38,5	40,1	43,1	47,3
14	38,4	40,4	42,1	45,7	49,7
16	40,3	42,7	44,5	48,1	52,3
20	44,6	47,5	49,5	53	58,4
24	49,8	52,5	54,8	59,4	64,8

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	406,2	442,4	475,8	560,6	658,8
3	461,5	509,6	553,1	659	812,3
4	538,4	623	680,7	810,9	975,2
5	645,8	741,7	809,9	939	1 145,7
6	751,9	839,9	921,3	1 074,2	1 350,3
7	798,1	896,1	987,4	1 157,3	1 466,4
8	883,3	995	1 097,8	1 324,5	1 638,5
10	1 103,3	1 244,7	1 373,1	1 615,7	2 093,5
12	1 217,4	1 378	1 531,3	1 852,2	2 358,4
14	1 346,6	1 530,9	1 702,1	2 110,6	2 640,5
16	1 480,9	1 729,9	1 922,9	2 337,6	2 934
20	1 790,3	2 093,2	2 332,9	2 786,4	3 621
24	2 124,4	2 435,7	2 721,5	3 355,4	4 239,2

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛ в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
